Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
Konfiguration

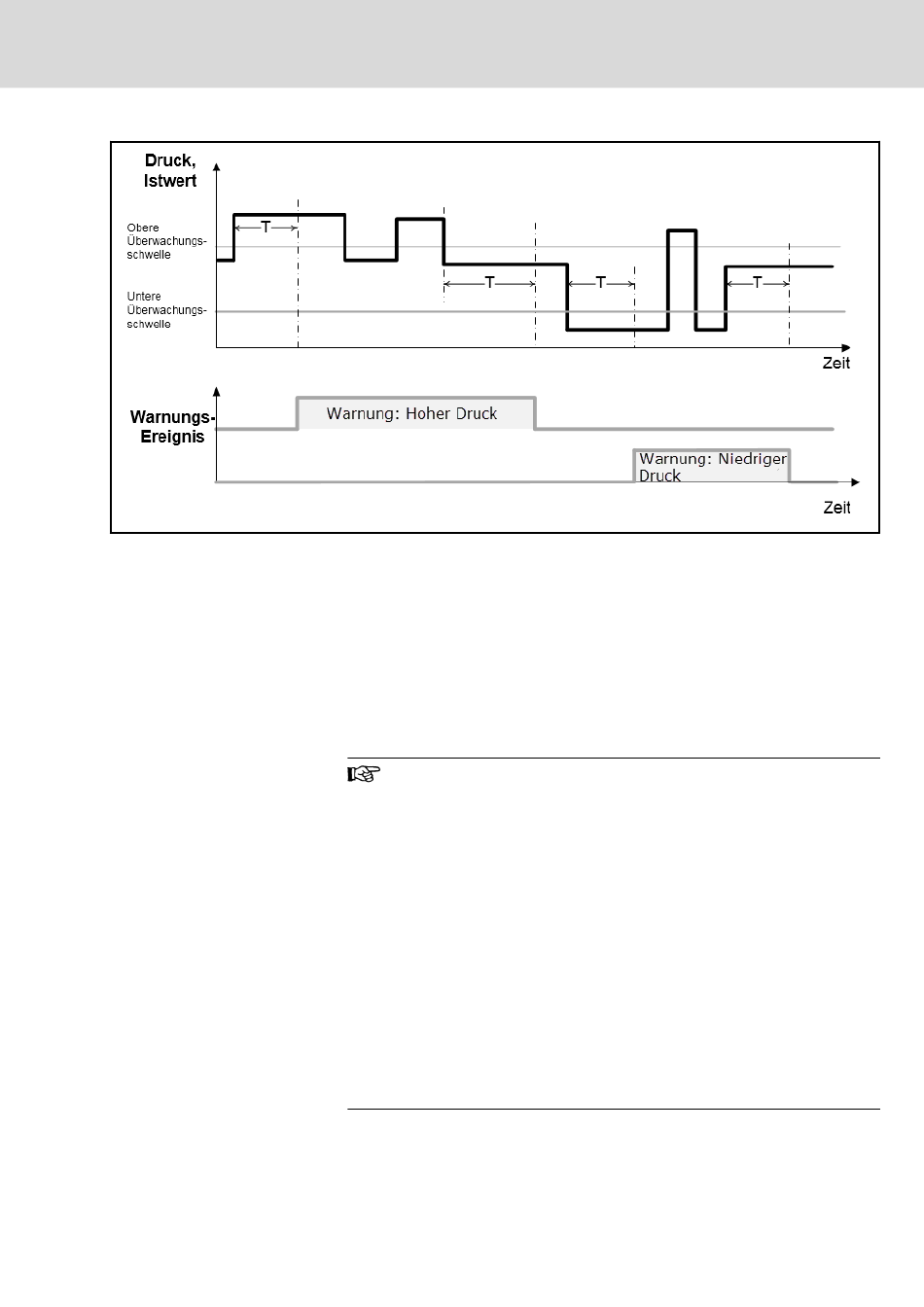

Abb. 6-91: Entprellzeitkonzept
● Pumpendaten, max. Druckbegrenzungen: P‑0‑1389 [175,176,177] bar.
● Benutzerdefinierte Obergrenze zur Überwachung des Druckistwerts:
P‑0‑1389[103], Standard 0 (inaktiv).
● Benutzerdefinierte Untergrenze zur Überwachung des Druckistwerts:
P‑0‑1389[104], Standard 0 (inaktiv).
● Entprellzeit T zur Erzeugung von Warnungen der Drucküberwachung:
P‑0‑1389[105], Standard 0 s (keine Verzögerung).
● Entprellzeit T zur Erzeugung von Fehlern der Drucküberwachung:
P‑0‑1389[106], Standard 0 s (keine Verzögerung) → ab Version 02V12.
● Zur Anwendung dieser Überwachung muss P‑0‑1389[103] >
P‑0‑1389[104] sein.
● Die Warnung B201 wird erzeugt, wenn Druckistwert >
P‑0‑1389[103].
● Die Warnung B202 wird erzeugt, wenn Druckistwert <
P‑0‑1389[104].
● Wenn P‑0‑1389[103] = 0, wird die benutzerdefinierte
Schwelle ignoriert.
● Wenn P‑0‑1389[104] = 0, wird die benutzerdefinierte
Schwelle ignoriert.
● Die Warnung B202 wird nicht erzeugt, wenn Drehzahlsoll‐
wert = 0, um überflüssige Hinweise bei Stillstand der Achse
zu vermeiden.
● Standardmäßig ist die Entprellzeit für den Fehler D101,
P‑0‑1389[106] = 0, aber der Benutzer kann ihn auf eigene
Verantwortung auf max. 0,3 [s] erhöhen → ab Version
02V12.
RD 62311-IB/11.2019_ Ausgabe 03 Bosch Rexroth AG
105/185
Inbetriebnahme
