Kommunikationsschnittstelle und E/A-Konfiguration

1) Konfiguration der Schnittstelle des Drucksensors (CSH-Steuerteil)
● Konfiguration/Anpassung der Schutzfunktion
→ siehe Kap. 6.5 "Konfiguration der Schutzfunktionen" auf Seite 96

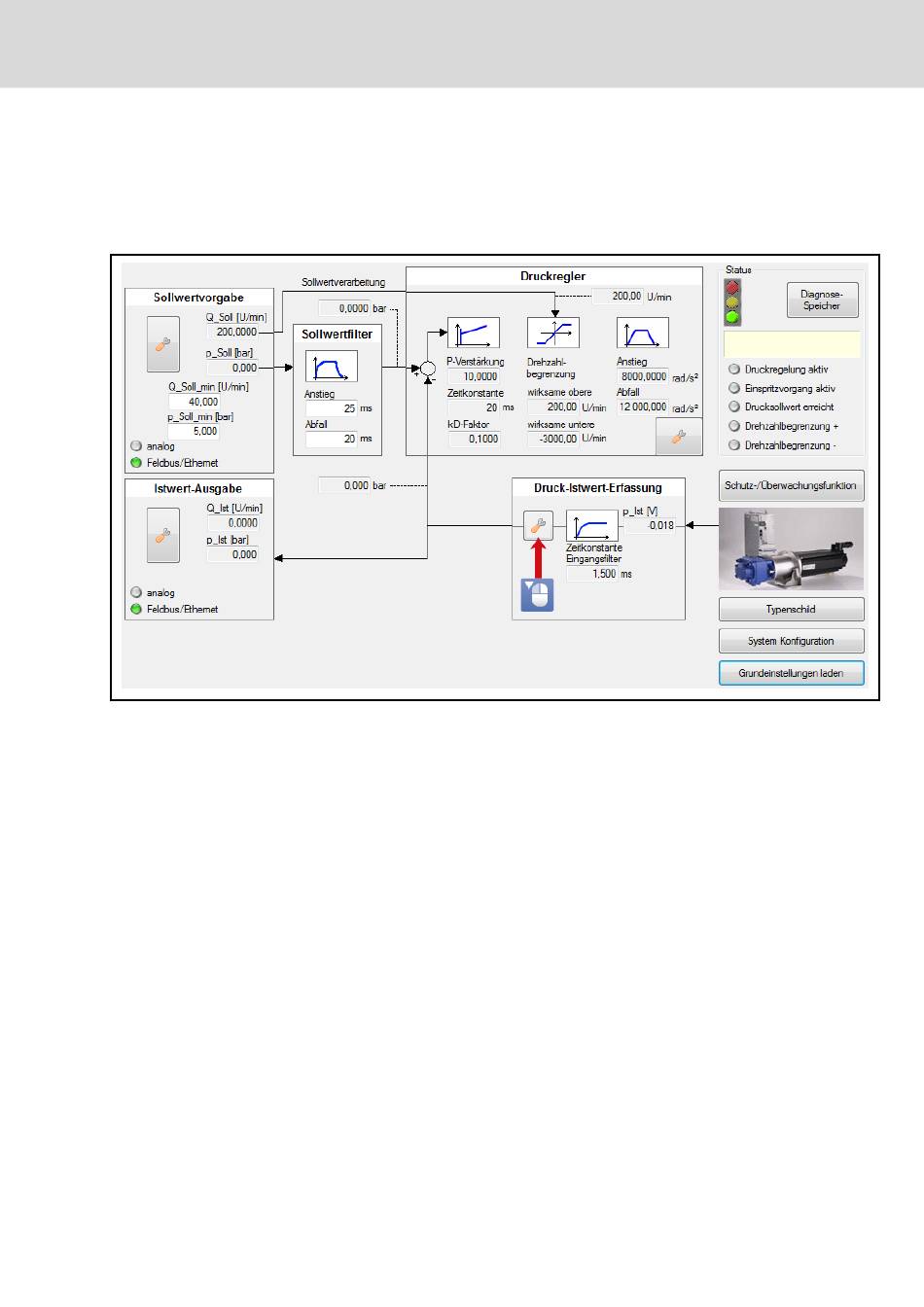

Abb. 6-37: Konfiguration des Drucksensors
1. Über den Drucksensor wird der Druckregelkreis geschlossen.
Es wird empfohlen, den Druckmessumformer HM20-2X (Datenblatt RD
30272) zu verwenden.
2. Zur Druckerfassung ist ein Drucksensor mit Spannungsausgang im Be‐
reich von 0 bis 10 V, oder, je nach Steuerteilausführung, ein Stromsen‐
sor 4 mA bis 20 mA zu verwenden.
Empfehlenswert ist ein Spannungssensor mit Offset für die Istwertaus‐
gabe oder ein Stromsensor, um die Funktion für die Kabelbrucherken‐
nung nutzen zu können.
Der Drucksensor wird wie in unten aufgeführter Tabelle an X32, X35 oder der
DA-Option X38 angeschlossen. Die Messleitungen sind gemeinsam abzu‐
schirmen.
