Bosch REXROTH Sytronix SvP 7020 IMC Inbetriebnahme Und Hinweise Seite 124

118/185
Inbetriebnahme
Drucksensor-Defekterkennung bei
negativer Drehzahl
Konfiguration
Zugehörige IndraWorks-Schnitt‐
Entsprechende Warnungen/Fehler
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03
SPS-Warnung/-Fehler
Code (P‑0‑1300)
Text (S‑0‑0095 oder P‑0‑1387)
Siehe auch P‑0‑1415 und P‑0‑1416 zu den reservierten Mel‐
dungsbits.
● Eine festgelegte Zeitspanne von 200 ms wird intern als Ent‐
prellzeit für Fehler D205 eingestellt.
● Wenn P‑0‑1389[140] = 0, wird die Fehlerschwelle nicht be‐
rücksichtigt.
● Wenn P‑0‑1389[141] = 0, wird die Fehlerschwelle nicht be‐
rücksichtigt.
Diese Funktion prüft bei negativer Rotation die Änderungen im Drucksignal.
Sie verwendet das aus dem System entnommene Volumen und erzeugt ei‐
nen Fehler, wenn kein oder nur ein geringer Druckabfall (< 10 %) erkannt
wird, obwohl 10 % des Systemvolumens in P‑0‑1389[142] entnommen wur‐
den.
Max. Ölvolumen Hydrauliksystem: P‑0‑1389[142], Standard 50 [L].
stelle

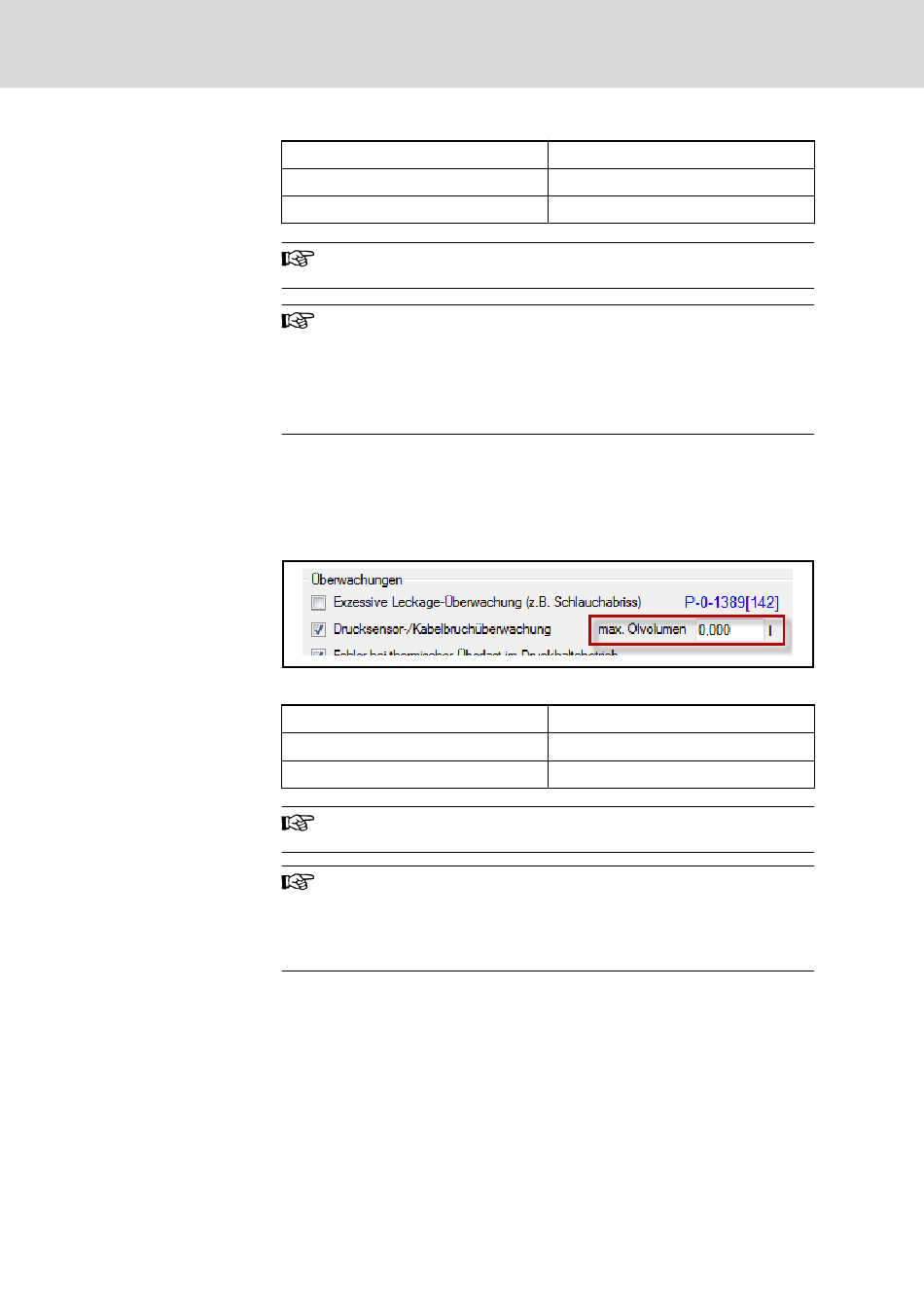

Abb. 6-106: Konfiguration der Erfassung des max. Ölvolumens bei negativer
Drehzahl.
SPS-Warnung/-Fehler
Code (P‑0‑1300)
Text (S‑0‑0095 oder P‑0‑1387)
Siehe auch P‑0‑1415 und P‑0‑1416 zu den reservierten Mel‐
dungsbits.
● Zur Berechnung des Volumenstroms bezieht sich die Funk‐
tion
P‑0‑1389[160].
● Setzt der Benutzer P‑0‑1389 [142] = 0, wird dieses Modul
deaktiviert!
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
E2012 SPS-Warnung Nr. 2
B205
Pressure Sensor Signal Relative Low
F2012 SPS-Fehler Nr. 2
D202
Pressure Sensor Data Frozen
auf das Verdrängungsvolumen der Pumpe in
