64/185
Inbetriebnahme
CSB, CSH, HCS01
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe

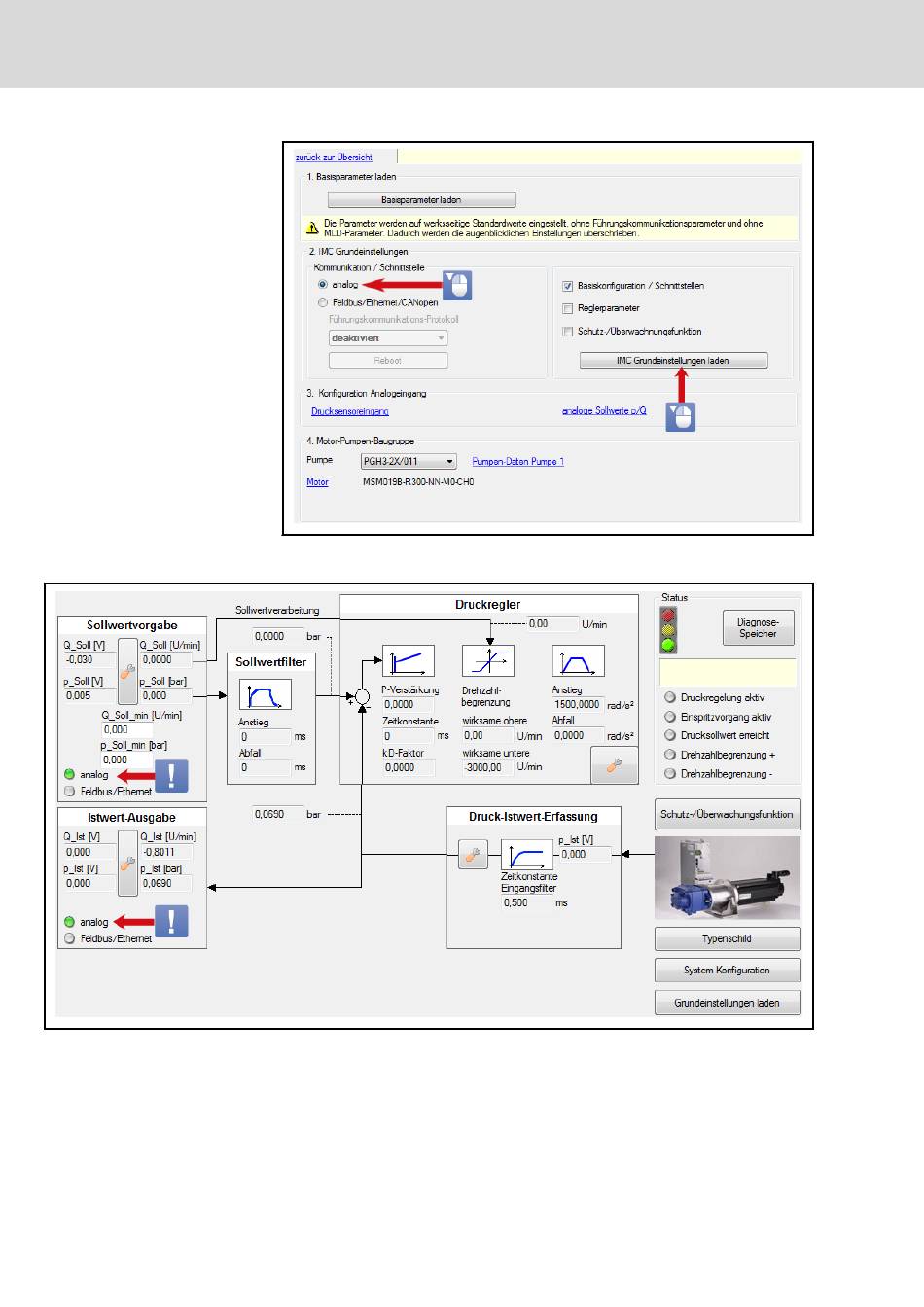

Abb. 6-45:
Standardwerte für Analogschnittstelle laden
Nach diesem Schritt ist die analoge Kommunikation eingestellt
Abb. 6-46:
Analogschnittstelle ausgewählt
Der Anschluss der analogen Ein- und Ausgangssignale, erfolgt bei CSH02
und CSB02 über die Anschlüsse X32, X35 sowie über X38 auf der DA-Option
und bei HCS01 über die Anschlüsse X32, X37 und X38.
Die Einstellung (Zuweisung der Ein- und Ausgänge zu den korrekten Para‐
metern) der Soll- und Istwerte erfolgt durch Laden der Grundkonfiguration.
Siehe
"Grundeinstellungen laden (Standardwerte für IMC)" auf Seite
54.
