Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe

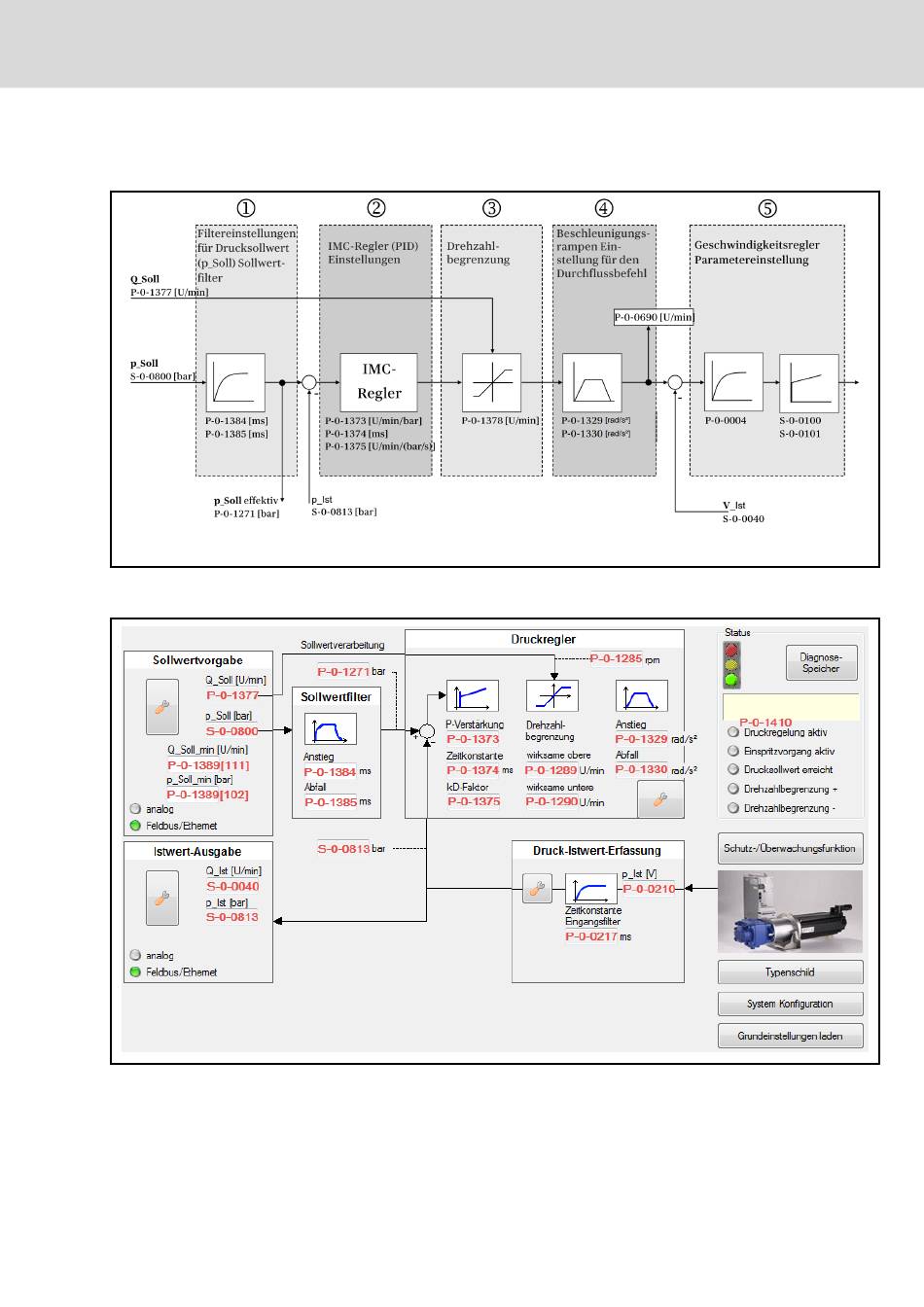

1) Die grundlegende IMC-Reglerstruktur und die zugehörigen Parameter werden in der fol‐
genden Abbildung dargestellt:
Abb. 6-52:
Steuerungsstruktur IMC-Regler
Das zugehörige Dialogfenster für den Regler:
Abb. 6-53:
IndraWorks-Dialog IMC-Regler
1) Die Filtereinstellungen für den Drucksollwert (p_Soll) sind wie folgt:
●
P‑0‑1384, Sollwertfilter PT1, Filterzeitkonstante Anstieg, [ms]
●
P‑0‑1385, Sollwertfilter PT1, Filterzeitkonstante Abfall, [ms]
RD 62311-IB/11.2019_ Ausgabe 03 Bosch Rexroth AG
69/185
Inbetriebnahme
