Inbetriebnahme
Ausgang
Zugehörige IndraWorks-Schnitt‐
Entsprechende Warnungen/Fehler
6.5.10 Erkennung von Rohrschäden
Konfiguration
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03
P‑0‑1370
Bit 17
Aktuelle Beschleunigungsbegrenzung: P‑0‑1299 rad/sec²
stelle

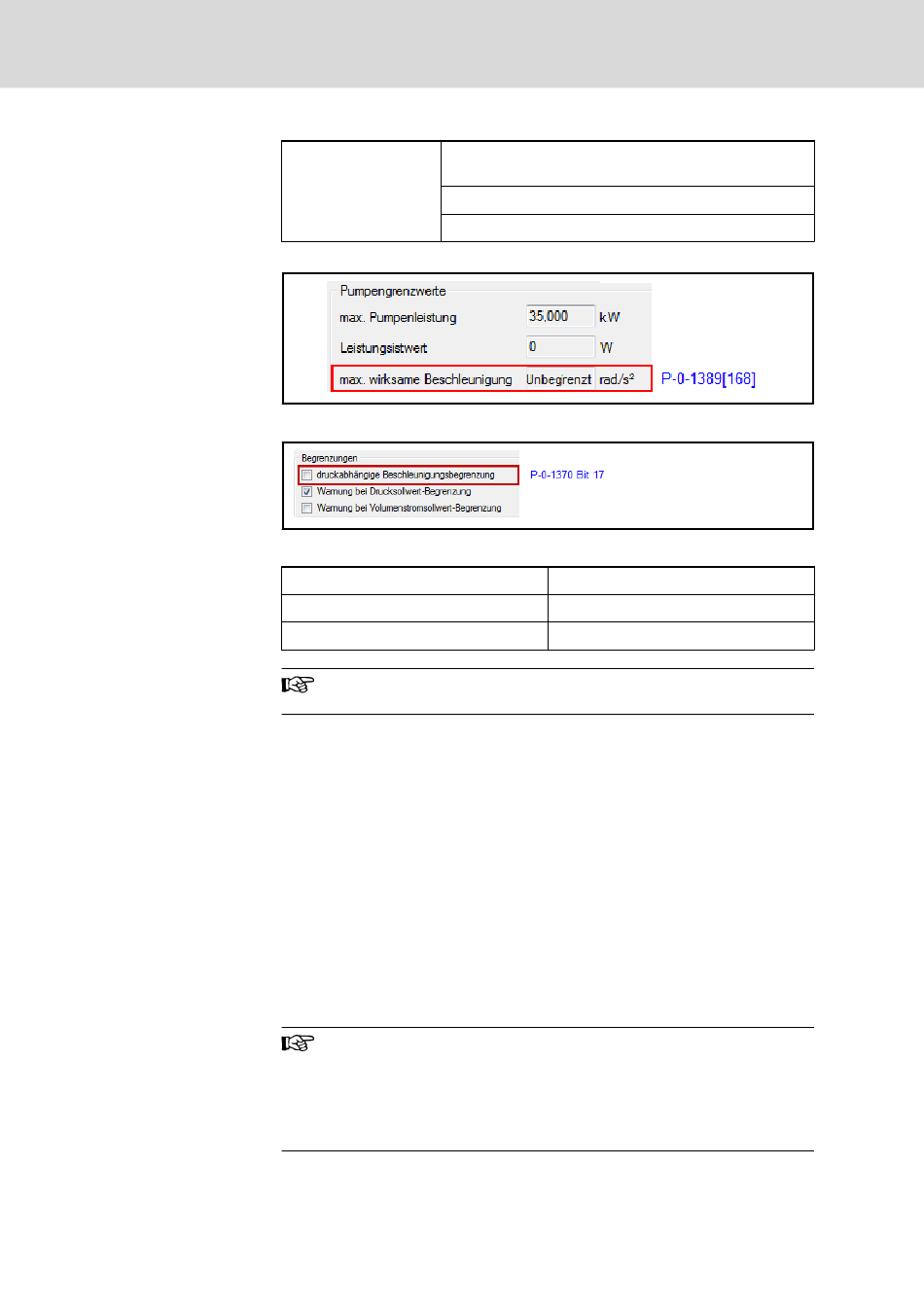

Abb. 6-100: IndraWorks-Visualisierung der aktuellen Beschleunigungsbegren‐
zung
Abb. 6-101: Benutzerdefinierte Aktivierung der Überwachung der druckabhängi‐
gen Beschleunigungsbegrenzung
SPS-Warnung/-Fehler
Code (P‑0‑1300)
Text (S‑0‑0095 oder P‑0‑1387)
Siehe auch P‑0‑1415 und P‑0‑1416 zu den reservierten Mel‐
dungsbits.
Diese optionale Funktion erkennt übermäßige Leckage, die möglicherweise
durch einen plötzlichen Rohrschaden im hydraulischen System verursacht
wurde.
Wenn folgende Voraussetzungen erfüllt sind, wird bei Erkennung folgender
Fehler erzeugt:
1. Druck ist niedriger als eine vordefinierte Schwelle, P*
2. Drehzahl ist höher als eine vordefinierte Schwelle, N*
3. Bedingung 1 und 2 dauern länger als eine festgelegt Zeitdauer T* an
Druckschwelle Rohrschadenerkennung, P*: P‑0‑1389 [143], Standard 2 bar
Drehzahlschwelle Rohrschadenerkennung, N*: P‑0‑1389 [144], Standard
1000 U/min
Entprellzeit des Fehlers D201, T*: P‑0‑1389[151], Standard 1 s
● Wenn P* oder N* <= 0, wird diese Überwachung intern
deaktiviert.
● Die Überwachung ist beim Systemstart automatisch inaktiv
(siehe die Softstartbedingungen im Abschnitt „Volumen‐
strom-Sollwertbegrenzung"), um die Erzeugung überflüssi‐
ger Fehler zu vermeiden.
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
Druckabhängige Beschleunigungsbegrenzungen freischal‐
ten
0: Ein
1: Aus (Standard)
E2011 SPS-Warnung Nr. 1
B107
Acceleration Limit Active
