Inbetriebnahme
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe

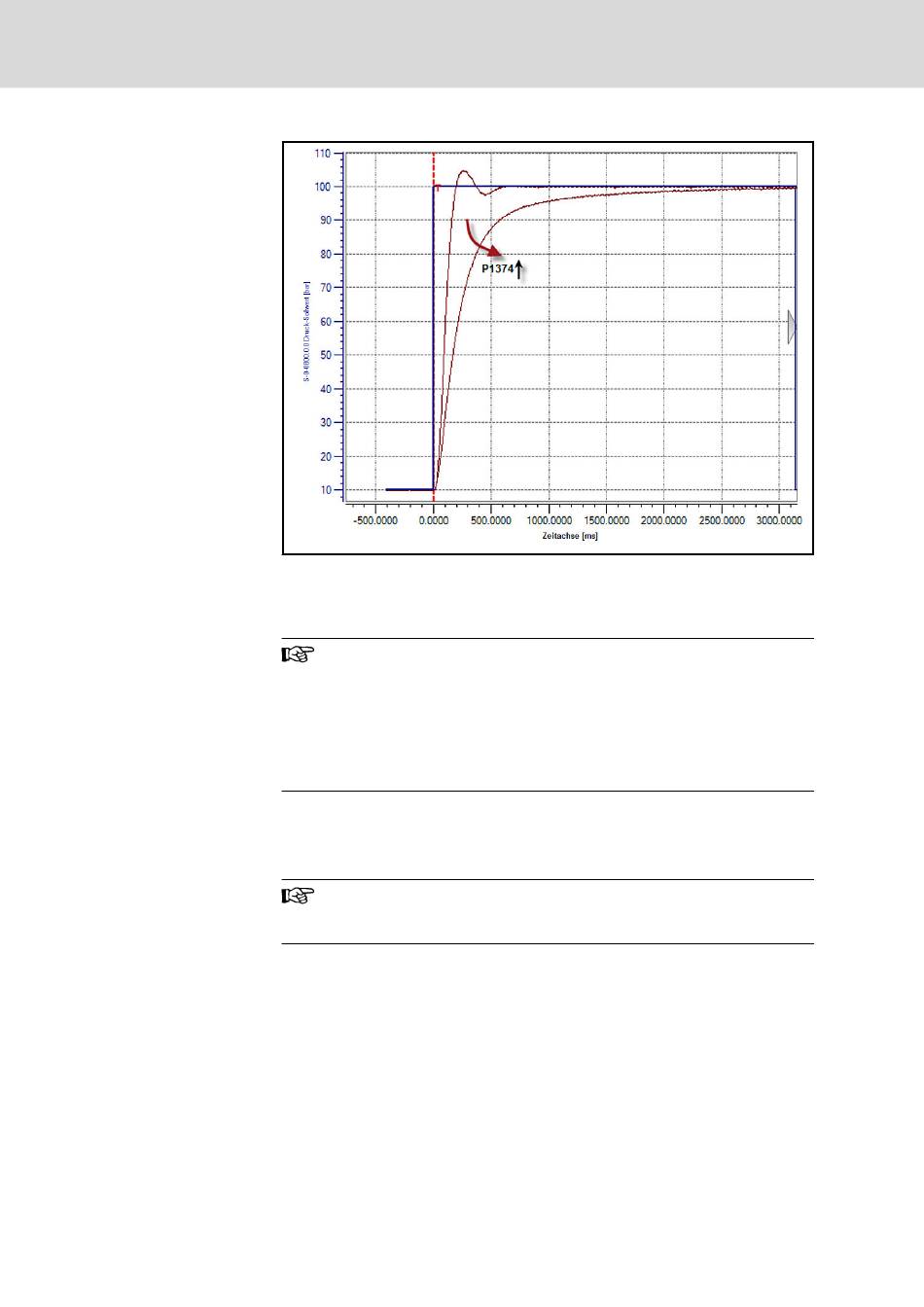

Rote Linie: Druckistwertverläufe bei unterschiedlichen Einstellungen für
P‑0‑1374
Blaue Linie: Drucksollwertverlauf
Abb. 6-58: Wirkung der Abstimmung von Tn
Wenn der Druckistwert (S‑0‑0813) insbesondere in der Einspritz‐
phase übermäßige Überschwinger aufweist, ist P‑0‑1374 in
Schritten von 5 ms zu erhöhen. Falls die Erhöhung von P‑0‑1374
die Überschwinger nicht ausreichend reduziert, sind weitere Maß‐
nahmen umzusetzen, z. B. Schaltzeitkonstante, siehe
"P-0-1311[200], I - Nachstellzeit 2" auf Seite 130
"P-0-1311[201], Schaltschwelle Filterzeitkonstante 2" auf Seite
132.
P‑0‑1375, IMC-Regelung: D-Verstärkung/Störgrößenbeobachterfaktor
Bei der Einstellung von Parameter P‑0‑1375 ist ein Startwert von 0,1 meist
geeignet.
Gibt es große Überschwinger im System, ist dieser Wert in Schrit‐
ten von 0,1 bis 1,0 zu erhöhen. Liegt im System ein sehr großes
Ölvolumen vor, kann dieser Wert auch größer sein.
Kap. 7.21
und Kap. 7.22
