Inbetriebnahme
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe

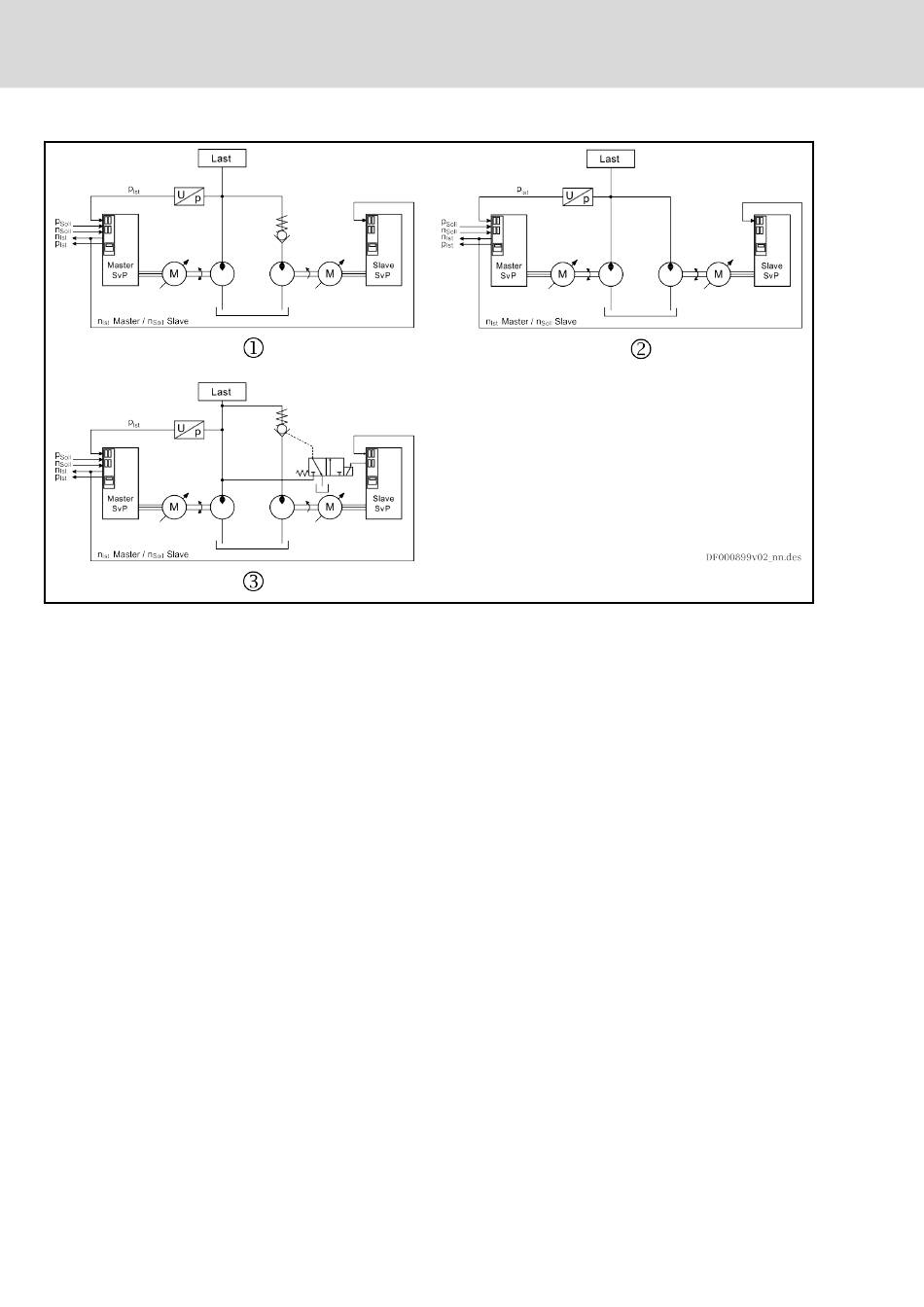

Abb. 6-72: Master/Slave mit Rückschlagventil (1), ohne Rückschlagventil (2)
und entsperrbarem Rückschlagventil (3)
Die Benutzer müssen folgende Probleme beachten:
1. Enthält das System ein Rückschlagventil, ist darauf zu achten, dass der
Master im Fall einer Leistungsminderung nicht überlastet wird, wenn alle
Slaves deaktiviert werden.
2. Ohne Rückschlagventil lässt sich das System nur schwierig einrichten,
weil alle Pumpen direkt verbunden sind und parallel angetrieben werden
müssen. Versagt eine Slave-Pumpe oder ein Slave-Antrieb, muss die
Maschinensteuerung das System abschalten, damit das restliche Sys‐
tem durch Rückwärtsdrehen nicht beschädigt wird.
3. Im Fall einer Anbindung der Slave-Pumpe über ein entsperrbares Rück‐
schlagventil wird sichergestellt, dass die Slave-Pumpe entkoppelt wird,
sobald das Slave-Regelgerät ausgeschaltet ist oder an ihm ein Fehler
vorliegt.
Die folgenden Abbildungen zeigen den Aufbau eines Master/Slave-Systems
mit Feldbus und Analogschnittstelle. Im folgenden Abschnitt werden die wich‐
tigen Parameter erläutert.
● Master-Modus: Druckregelung/Q-Sollwertmodus ist aktiv
● Slave-Modus: Q-Regelung oder Geschwindigkeitsregelung aktiv mit
spezieller Sollwerteingabe (siehe unten)
