Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe

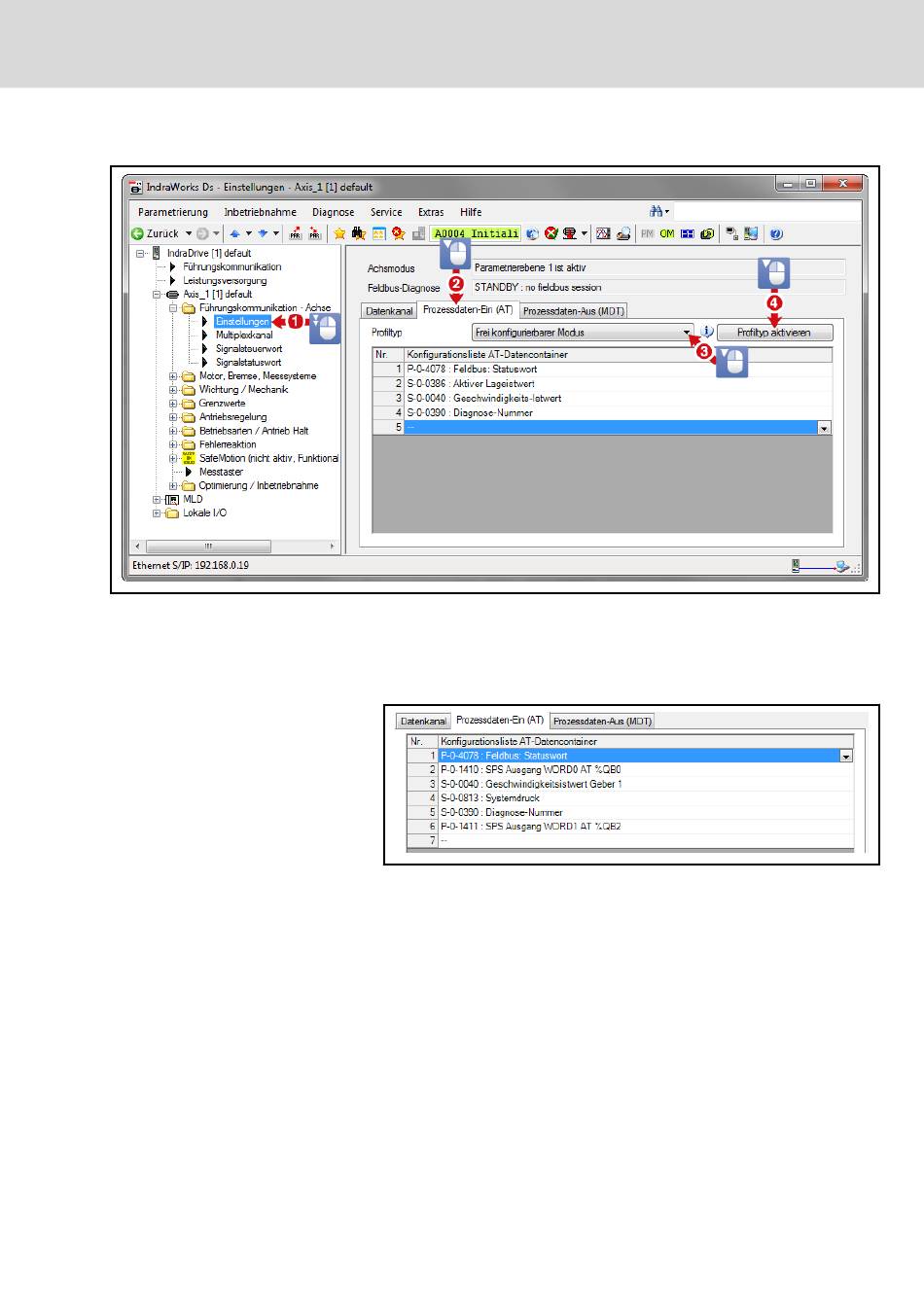

Abb. 6-23:
Frei konfigurierbaren Modus aktivieren
Mit dem Aktivieren des Profiltyps werden Betriebsarten und zyklische
Daten vorkonfiguriert. Diese müssen danach angepasst werden (am
einfachsten über "IMC Grundeinstellung laden").
4.
Zyklische Istwerte (AT) konfigurieren
Abb. 6-24:
Prozessdaten-Ein (AT)
●
P‑0‑4078 (Feldbus: Statuswort); Länge: 2 Byte; NKS: 0; Einheit: -
●
P‑0‑1410 (SPS Ausgang WORD0 AT %QB0); Länge: 2 Byte; NKS:
0; Einheit: -
●
Geschwindigkeits-Istwert des Motors (S‑0‑0040); Länge: 4 Byte;
NKS: typisch 4; Einheit: typisch U/min
●
S‑0‑0813 (Systemdruck); Länge: 4 Byte; NKS: typisch 3; Einheit:
typisch bar
●
S‑0‑0390 (Diagnose-Nummer); Länge: 4 Byte; NKS: 0; Einheit: -
●
P‑0‑1411 (SPS Ausgang WORD1 AT %QB2); Länge: 2 Byte; NKS:
0; Einheit: -
5.
Zyklische Sollwerte (MDT) konfigurieren
RD 62311-IB/11.2019_ Ausgabe 03 Bosch Rexroth AG
45/185
