Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
4) Einstellungen der Beschleunigungsrampe für den Volumenstromsollwert (Q_Soll)

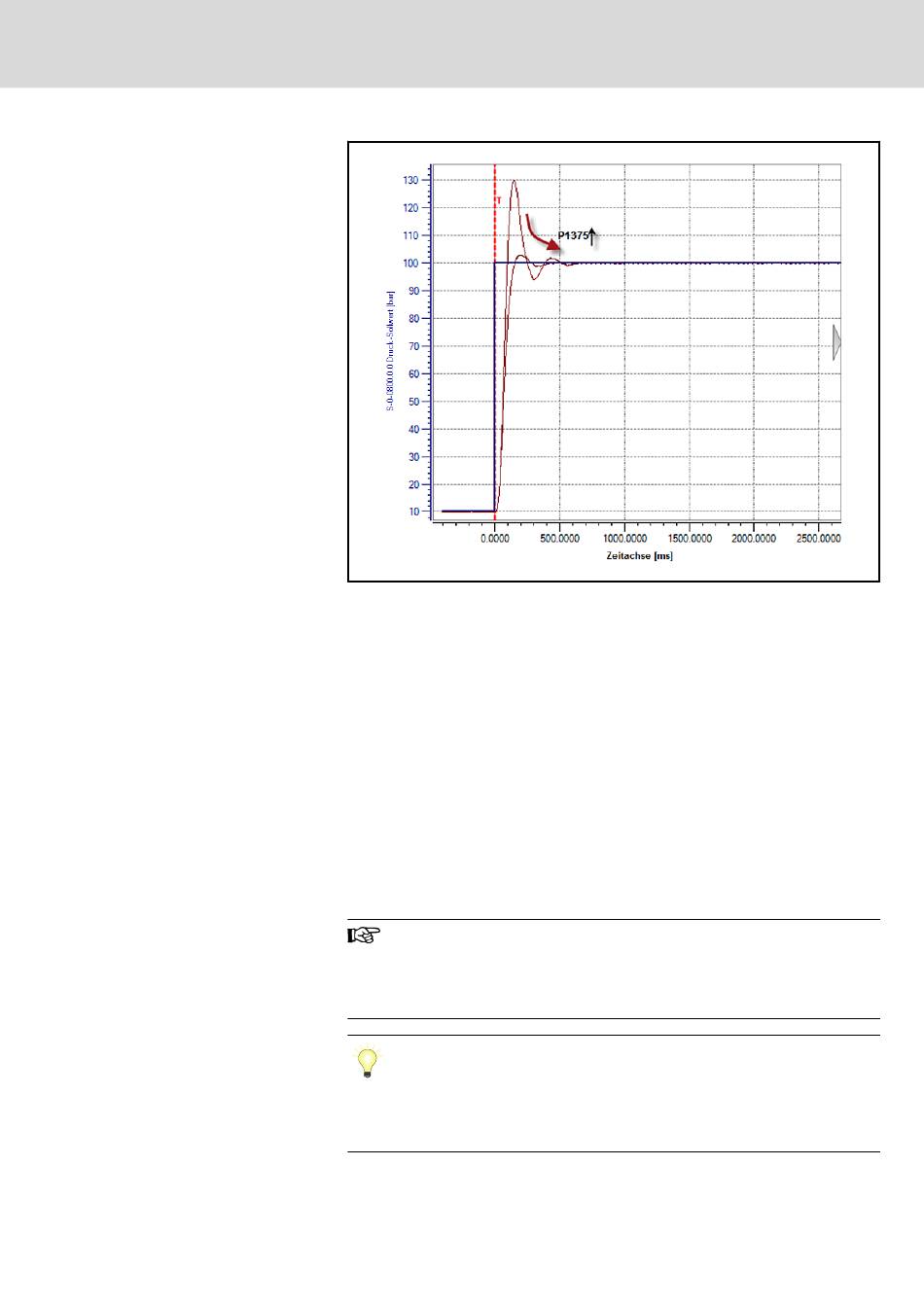

Rote Linie: Druckistwertverläufe bei unterschiedlichen Einstellungen für
P‑0‑1375
Blaue Linie: Drucksollwertverlauf
Abb. 6-59: Wirkung der Abstimmung von Kd
Bei bestimmten Pumpen muss die angewendete Beschleunigung/Verzöge‐
rung beschränkt werden, um mechanische Schäden an internen Komponen‐
ten zu vermeiden.
Auf der Systemseite kann eine hohe Beschleunigung zur Bildung eines loka‐
len Unterdrucks in der Hydraulikflüssigkeit führen, da das Öl dynamisch nicht
in der Lage ist, der Bewegung des Pumpenrotors zu folgen. Dadurch kann es
im System zu Kavitation kommen. Die Pumpe muss innerhalb der Grenzen
für Beschleunigung und Verzögerung arbeiten, die im Datenblatt der Pumpe
aufgeführt sind.
● Maximale positive Beschleunigung der Pumpe (Pos_Acc_Lim)
● Maximale negative Verzögerung der Pumpe (Neg_Acc_Lim)
Die positiven und negativen Beschleunigungsbeschränkungen
können unterschiedliche Werte haben und müssen auf den Anga‐
ben im Datenblatt der Pumpe beruhen. Außerdem ist die Bauwei‐
se der Saugleitung zu berücksichtigen. Die Bauweise der Saug‐
leitung ist ein wichtiger Faktor bei Master/Slave-Applikationen.
Da die Beschränkungen für die sichere Beschleunigung system‐
abhängig sind, kann der Benutzer die Rampenfunktion in der
Reglerstruktur frei einsetzen. Die Schutzfunktion beschränkt die
Beschleunigung auf Basis der Leistungsfähigkeit der Pumpe und
des maximalen Drehmoments des Motors gemäß dem Datenblatt
der Pumpe.
