Inbetriebnahme
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
de Kommunikationsart (EtherNet/IP
tisch eingestellt:

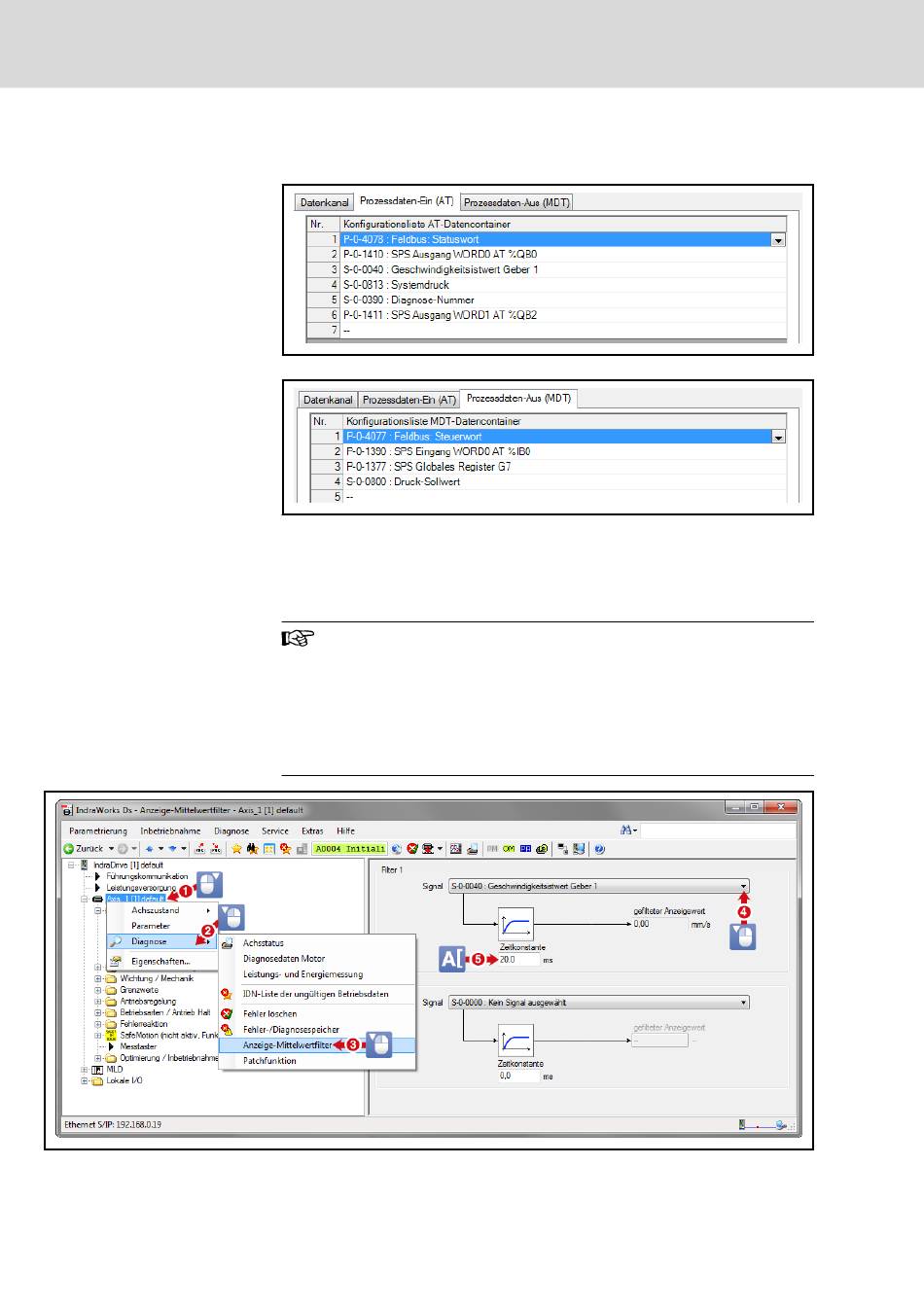

Abb. 6-14: AT-Protokolleinstellungen (SvP 7020 → SPS)
Abb. 6-15: MDT-Protokolleinstellungen (SPS → SvP 7020)
Die Führungskommunikationseinstellungen unterscheiden sich mit dem ge‐
wählten Feldbus. Für Feldbusse mit der größten Relevanz für die Technolo‐
giefunktion folgen Parametrierbeispiele für eine Spritzgießanwendung/-appli‐
kation in der Betriebsart "Geschwindigkeitsregelung".
Zyklisch übertragene Istwerte können stark verrauscht sein, wie
der Geschwindigkeitsistwert (S‑0‑0040) aufgrund des Gebersig‐
nals. Um der übergeordneten Steuerung ein brauchbares Signal
zu liefern, kann im IndraDrive die Anzeige von zwei wählbaren
Istwerten (Geschwindigkeiten, Beschleunigungen, Drehmomen‐
te, ...) über den Anzeige-Mittelwertfilter geglättet werden.
IndraDrive-intern wird weiterhin mit den ungefilterten Größen ge‐
rechnet.
Abb. 6-16: Anzeige des Mittelwertfilters
TM , PROFINET®, PROFIBUS®) automa‐
