Inbetriebnahme
Konfiguration
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe

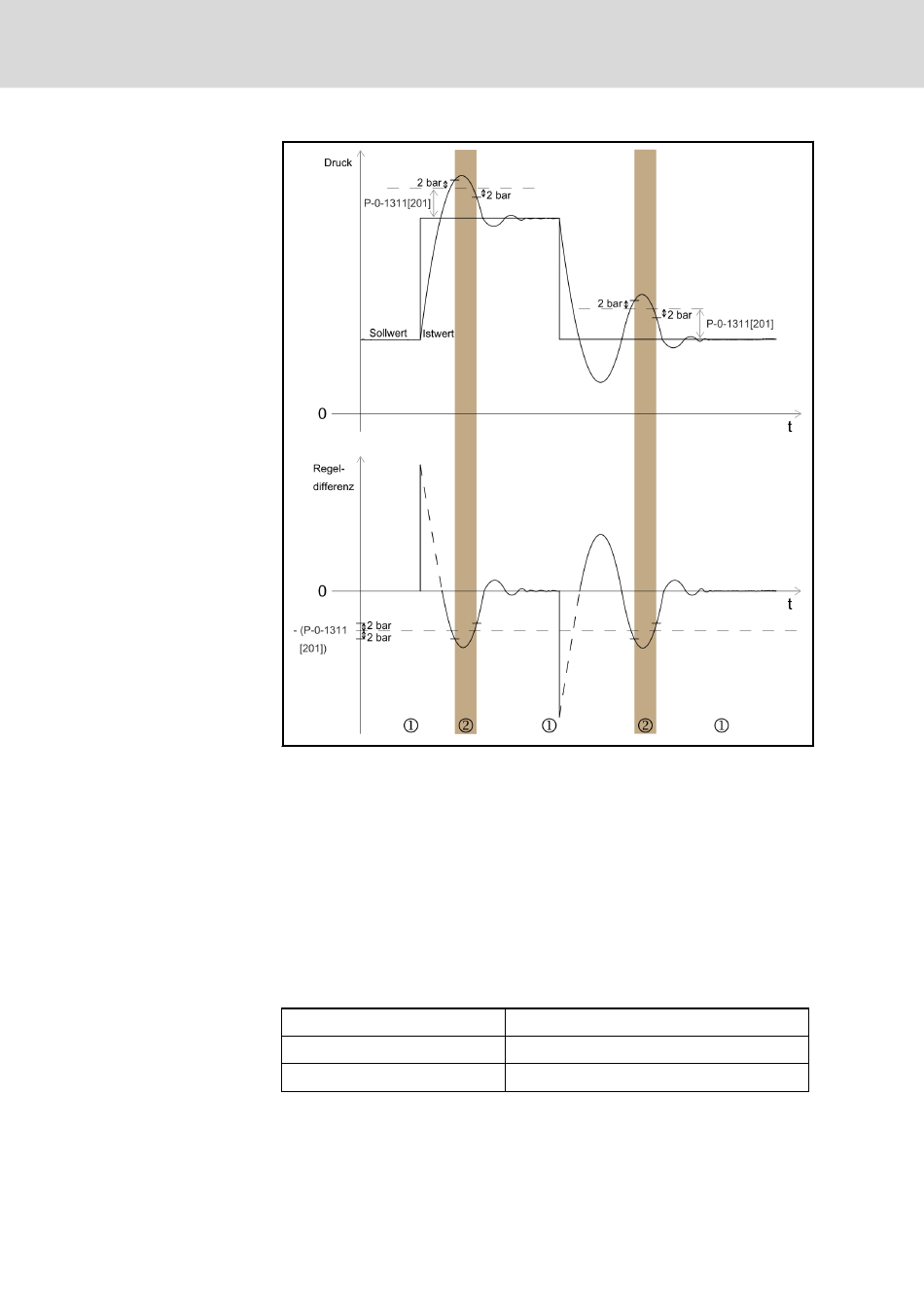

Abb. 6-79: Umschaltfortschritt der I-Verstärkung
Dazu ist im Element 201 des Listenparameters P‑0‑1311 einzutragen, ab
welcher Regeldifferenz P‑0‑1270 die für den Druckregler wirksame Filterzeit‐
konstante umgeschaltet wird. Für das tatsächliche Umschaltkriterium wird um
die in P‑0‑1311[201] eingestellte Regeldifferenz noch eine Hysterese von
±2 bar gelegt. Sobald die Regeldifferenz P‑0‑1270 (Soll-/Istdruck) den Wert –
(P‑0‑1311[201] +2 bar) unterschreitet, erfolgt die Druckregelung mit dem in
P‑0‑1311[200] angegebenen I-Anteil/Filterzeitkonstante, anstatt der bisher
wirksamen Filterzeitkonstante aus P‑0‑1374 (bzw. aus den Parametersätzen
in P‑0‑1311).
Ist die Regeldifferenz P‑0‑1270 wieder größer als – (P‑0‑1311[201] - 2 bar),
wird wieder die Filterzeitkonstante aus P‑0‑1374 (bzw. aus den Parameter‐
sätzen in P‑0‑1311) wirksam.
1. P‑0‑1311[200]
2. P‑0‑1374
3. P‑0‑1311[201]
→ Tn2 (Standardwert = 5 ms)
→ Tn1
→ Schaltpunkt: (Standard =10 bar)
