Bosch REXROTH Sytronix SvP 7020 IMC Inbetriebnahme Und Hinweise Seite 69

Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
4) Analogschnittstelle für die externe Ansteuerung

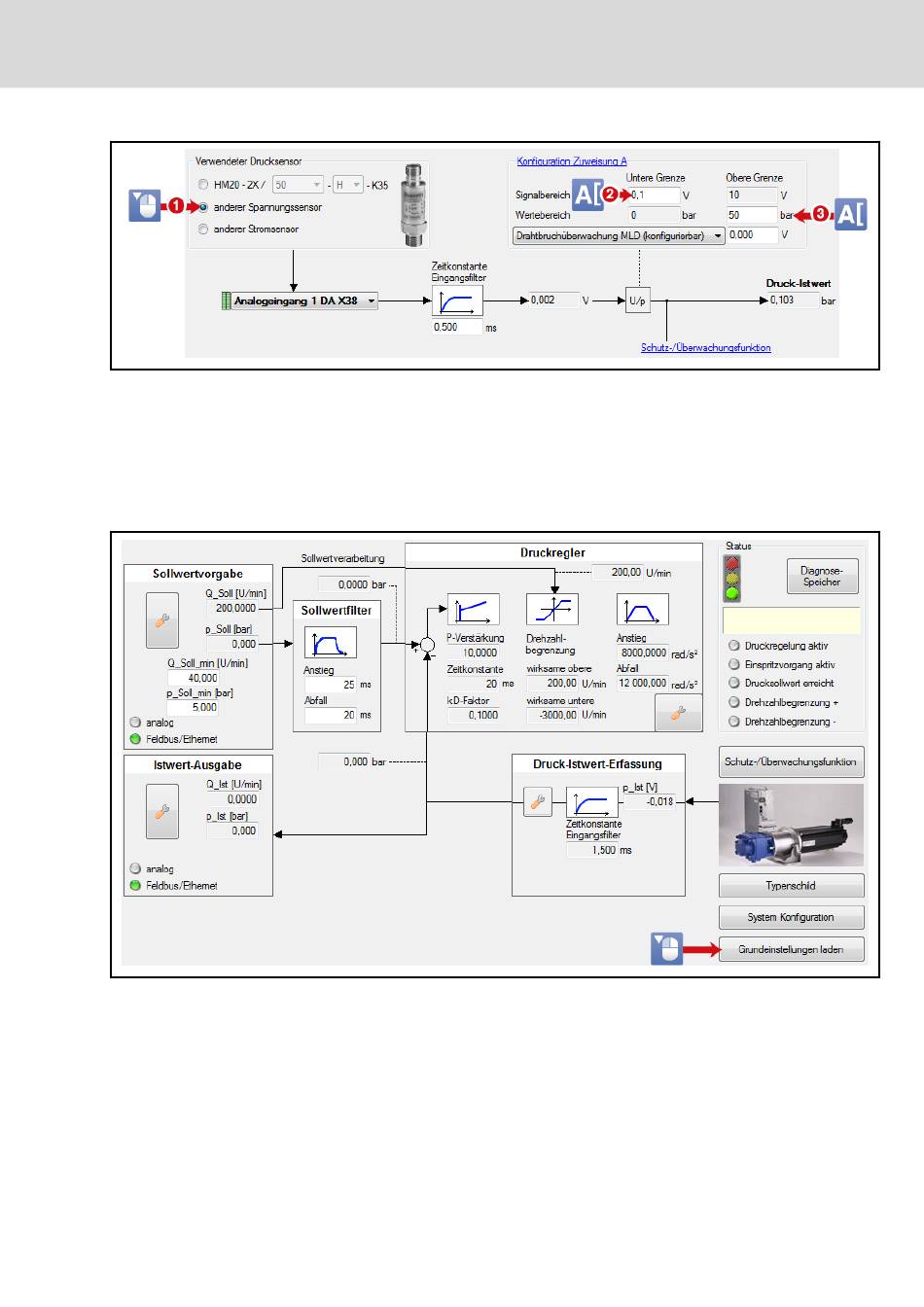

Abb. 6-43: Auswahl eines anderen Spannungssensors
Bei Auswahl der Schnittstellen X38 kann mit gleicher Vorgehensweise auch
ein Stromsensor ausgewählt und konfiguriert werden.
Die Grundkonfigurationen werden durch die Schaltfläche "Grundeinstellun‐
gen laden" (siehe "Grundeinstellungen laden (Standardwerte für IMC)" auf
Seite 54) für die ausgewählte Schnittstelle vorgenommen.
Abb. 6-44: Grundeinstellungen laden
RD 62311-IB/11.2019_ Ausgabe 03 Bosch Rexroth AG
63/185
Inbetriebnahme
