Inbetriebnahme
Auswahl des Parametersatzes
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe

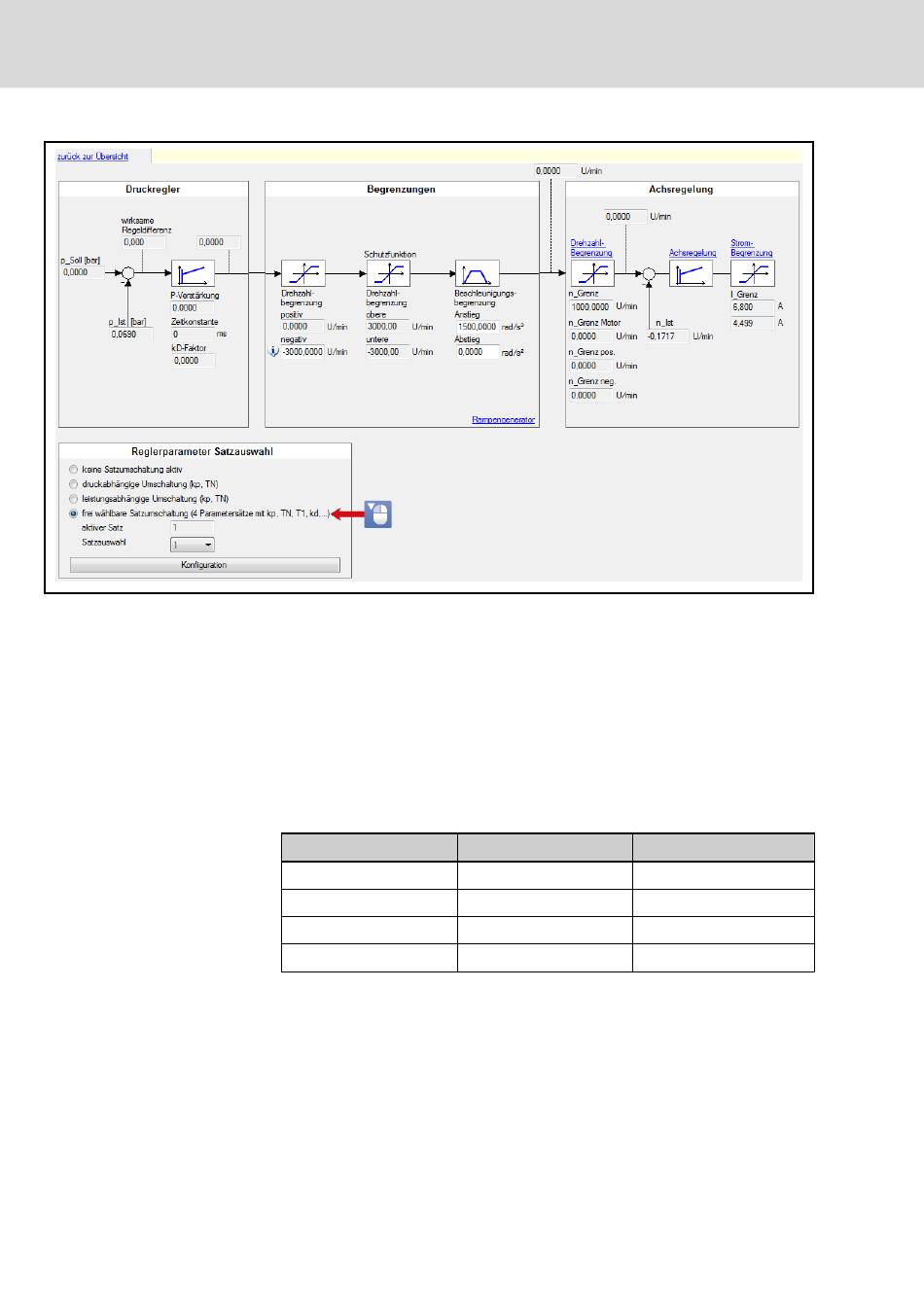

Abb. 6-68: Frei wählbare Satzumschaltung
Es gibt je nach Applikation drei Möglichkeiten zur Auswahl des Satzes (1 bis
4):
● Über Feldbus
● Über digitale Eingänge
● Über IndraWorks‑Dialog (SYTRONIX 7020 (IMC02)
Die 4 Parametersätze können über P‑0‑1390; Bit 14 und Bit 15 (Vorbedin‐
gung: P‑0‑1370; Bit 13/12 wurde auf 01 gesetzt) über Feldbus von einer ex‐
ternen SPS oder über die digitalen Eingänge des IndraDrives angewählt wer‐
den. Die Umschaltung erfolgt unmittelbar mit Anwahl in P‑0‑1390. Der aktuell
aktive Parametersatz wird in P‑0‑1410 in den Bits 14 und 15 zurückgemeldet.
P‑0‑1390; Bit 15
0
0
1
1
Tab. 6-5: Parametersatz
Wird P‑0‑1390 nicht über den digitalen IndraDrive‑Eingang oder die zykli‐
schen Daten in der Feldbus‑/Master‑Kommunikation konfiguriert, kann der
Parametersatz auch manuell über den IndraWorks‑Dialog folgendermaßen
ausgewählt werden:
1. „Frei wählbare Satzumschaltung" auswählen (P‑0‑1370; Bit 13/12 wird
automatisch auf 01 gesetzt) wie in der folgenden Abbildung dargestellt.
P‑0‑1390; Bit 14
0
1
0
1
Parametersatz
1
2
3
4
