Komponenten Sytronix

Einleitung
1.6 Zubehör
Netzfilter

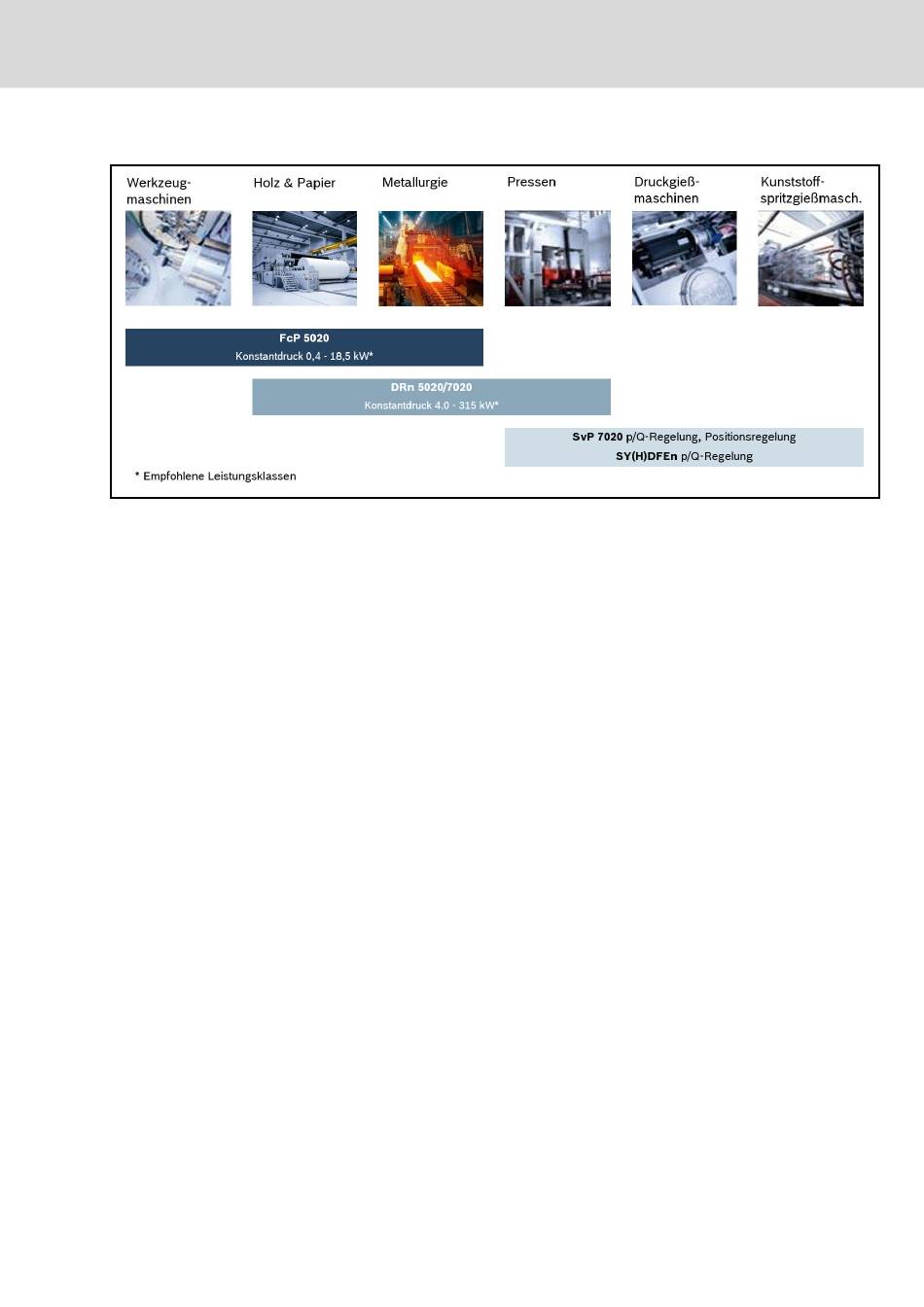

Abb. 1-2: Sytronix-Lösung
Die Motor-Pumpen-Einheiten, die im Produktkatalog (R999000331) beschrie‐
ben sind, können in Kombination mit den Antriebseinheiten der IndraDrive-
Familie verwendet werden. Hierfür sind Antriebe mit Umrichter (IndraDrive C,
IndraDrive Cs) oder Wechselrichter (IndraDrive M) mit den Lösungen
SvP 7020 geeignet.
Die IndraDrive-Einheiten bestehen aus einem Leistungsteil und einem
Steuerteil für die Regelung der Servo- und Normmotoren. Der Teil des An‐
triebsreglers mit den Steuerungsfunktionen und Schnittstellen zur Installation
im Leistungsteil wird als Steuerteil bezeichnet. Die Leistungskomponente ent‐
hält die Leistungselektronik zur Regelung der Motoren und beherbergt das
Steuerteil. Die Familie IndraDrive C, wie HCS, arbeitet mit einem Drehstrom‐
netz und generiert daraus verschiedene Spannungen und Frequenzen. Die
Familie IndraDrive M, wie HMS, ist an eine Gleichstromquelle mit DC-Zwi‐
schenkreis angeschlossen und generiert daraus verschiedene Spannungen
und Frequenzen zur Regelung der Motordrehzahl und des Drehmoments.
Die wesentlichen Merkmale der IndraDrive-Antriebseinheiten:
● Leistungsbereich von 100 W bis 4 MW
● Hohe Überlastfähigkeit
● Kompakte Bauweise für Applikationen mit einzelner Achse
● Kann für kostengünstige Lösungen an einen Umrichter angeschlossen
werden
● Direkter Anschluss an Drehstrom von 200 bis 500 VAC
Für Sytronix-Systeme ist ein umfassendes Portfolio an Zubehör erhältlich.
Netzfilter gewährleisten, dass die EMV-Grenzwerte eingehalten werden und
unterdrücken durch Kondensatoren generierte Ableitströme.
Systemübersicht Sytronix
