Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
3) Einstellungen IMC-Regler (PID)

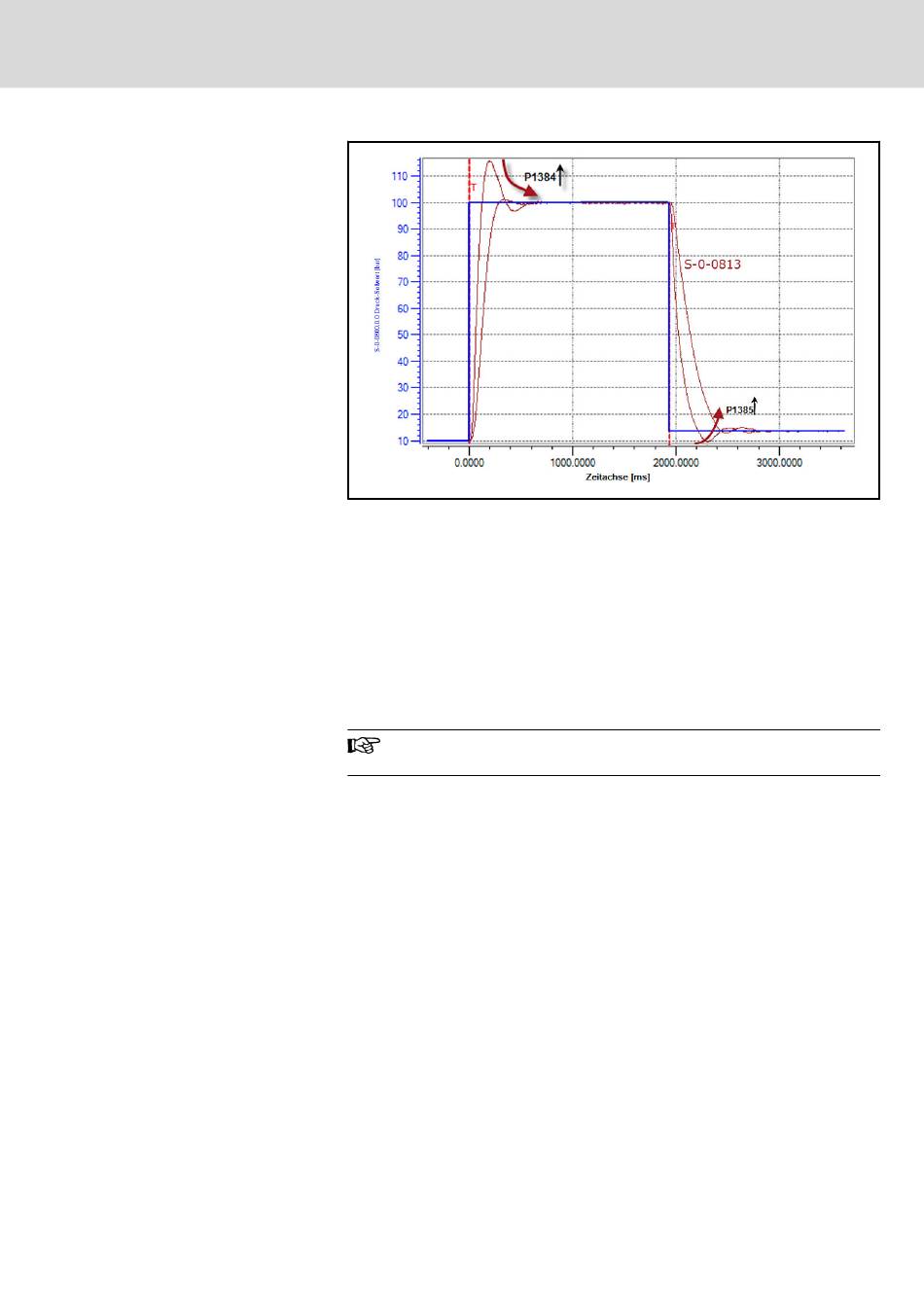

Rote Linie:
Druckistwertverläufe bei unterschiedlichen Einstellungen für
P‑0‑1384 und P‑0‑1385
Blaue Linie: Drucksollwertverlauf
Abb. 6-54:
Filterwirkung Druckanstieg/‑abfall
Folgende Parameter sind relevant für die Einstellung des IMC-Reglers:
●
P‑0‑1373, IMC‑Regelung: P-Verstärkung, [U/min/bar]
●
P‑0‑1374, I-Nachstellzeit, [ms]
●
P‑0‑1375, IMC-Regelung: D-Verstärkung/Störgrößenbeobachterfaktor,
[U/min/(bar/s)]
Um auf den Parameter zuzugreifen, auf die Einstellung der Reg‐
lerparameter im Übersichtsbildschirm von IndraWorks klicken.
RD 62311-IB/11.2019_ Ausgabe 03 Bosch Rexroth AG
71/185
Inbetriebnahme
