Inbetriebnahme
Zugehörige IndraWorks-Schnitt‐
Entsprechende Warnungen/Fehler
Druckistwertüberwachung
Entsprechende Warnungen/Fehler
Benutzerdefiniert
Bosch Rexroth AG RD 62311-IB/11.2019_ Ausgabe 03
stelle

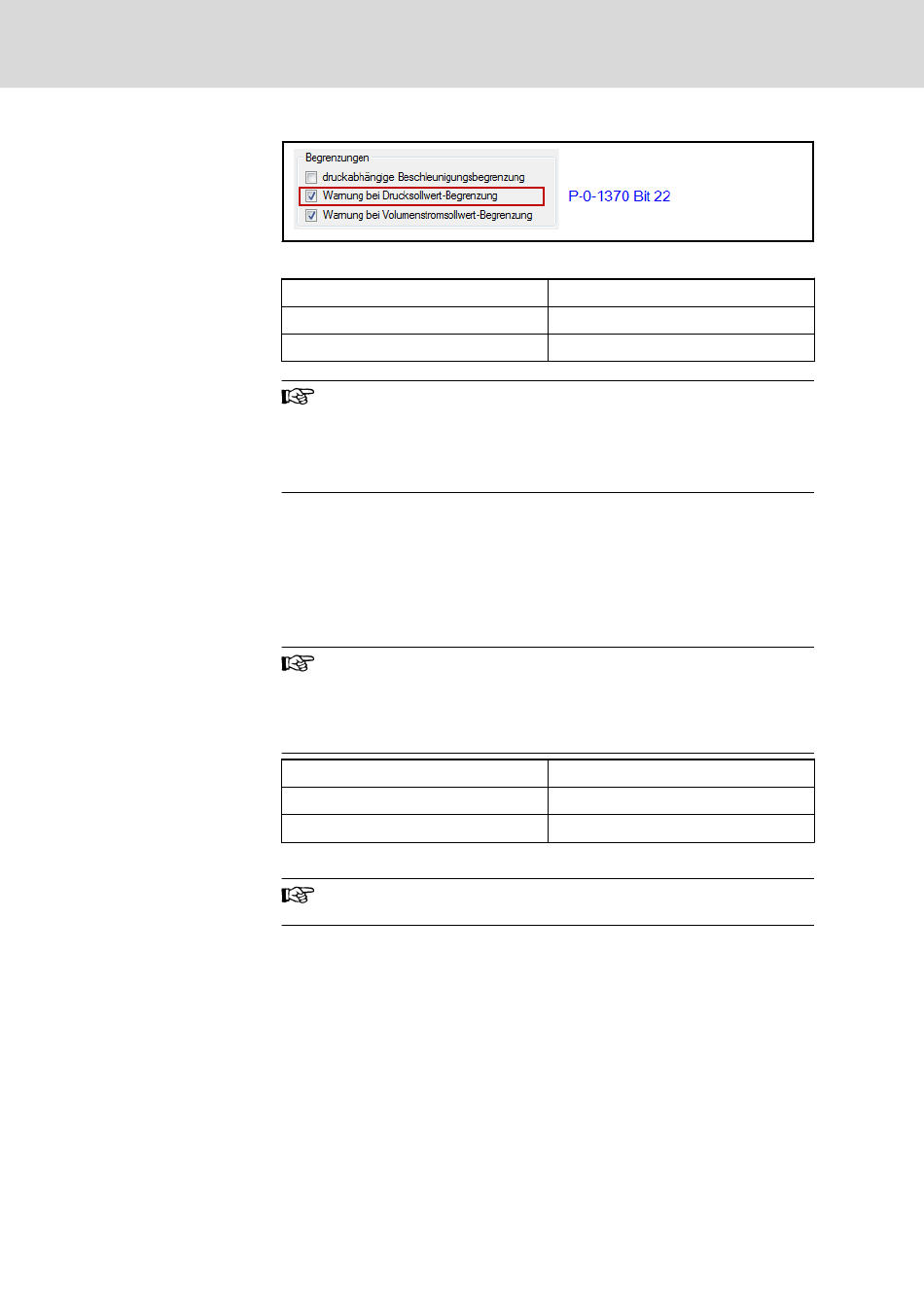

Abb. 6-90: Benutzerdefinierte Aktivierung der Warnung bei Drucksollwertbe‐
grenzung
SPS-Warnung/-Fehler
Code (P‑0‑1300)
Text (S‑0‑0095 oder P‑0‑1387)
● Siehe auch P‑0‑1415 und P‑0‑1416 zu den reservierten Mel‐
dungsbits.
● Siehe auch P‑0‑1289; Wirksame max. Geschwindigkeitsbe‐
grenzung und P‑0‑1290; Wirksame min. Geschwindigkeits‐
begrenzung.
Basic Diese Funktion umfasst die Schwellen für Fehler/Warnungen.
Unzulässige Betriebsbereiche:
● Druck ≥ P‑0‑1389[175]
● Druck > P‑0‑1389[176], wenn Betrieb länger als 10 s
● Druck < 0
● Die Warnungen B201, B202 werden als Hinweis erzeugt,
wenn Druck > P‑0‑1389[176] bzw. Druck < P‑0‑1389[177].
● Die Überwachung erzeugt beim Systemstart keine Warnung!
Wenn Istdruck < P‑0‑1389[177] und Drehzahl zu niedrig ≥ 0,
wird keine Warnung/kein Fehler erzeugt.
SPS-Warnung/-Fehler
Code (P‑0‑1300)
Text (S‑0‑0095 oder P‑0‑1387)
Siehe "Benutzerdefiniert" auf Seite 104
Siehe auch P‑0‑1415 und P‑0‑1416 zu den reservierten Mel‐
dungsbits.
Die Schwellen der Drucküberwachung sind hauptsächlich für die Pumpe defi‐
niert, wie oben erläutert. Aber der Benutzer kann zusätzliche Warnschwellen
mit P‑0‑1389[103][104] festlegen, die dem Schutz anderer Systemkomponen‐
ten dienen. Außerdem kann eine optionale Zeitspanne T (Verzögerung) für
die Erzeugung der Warnungen eingestellt werden.
Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
E2012 SPS-Warnung Nr. 2
B203
Pressure Command Value Limit Active
E2011 SPS-Warnung Nr. 2
D101
Critical Pressure
zu den Warnungen B201 und B202.
