Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
2.
Slave-Adresse (P‑0‑4025) kann optional eingestellt werden; die Kom‐
munikation ist IP-basiert und wird auf der übergeordneten Steuerung
konfiguriert
3.
Profiltyp "frei konfigurierbarer Modus" aktivieren (P‑0‑4084 = 0xFFFE)

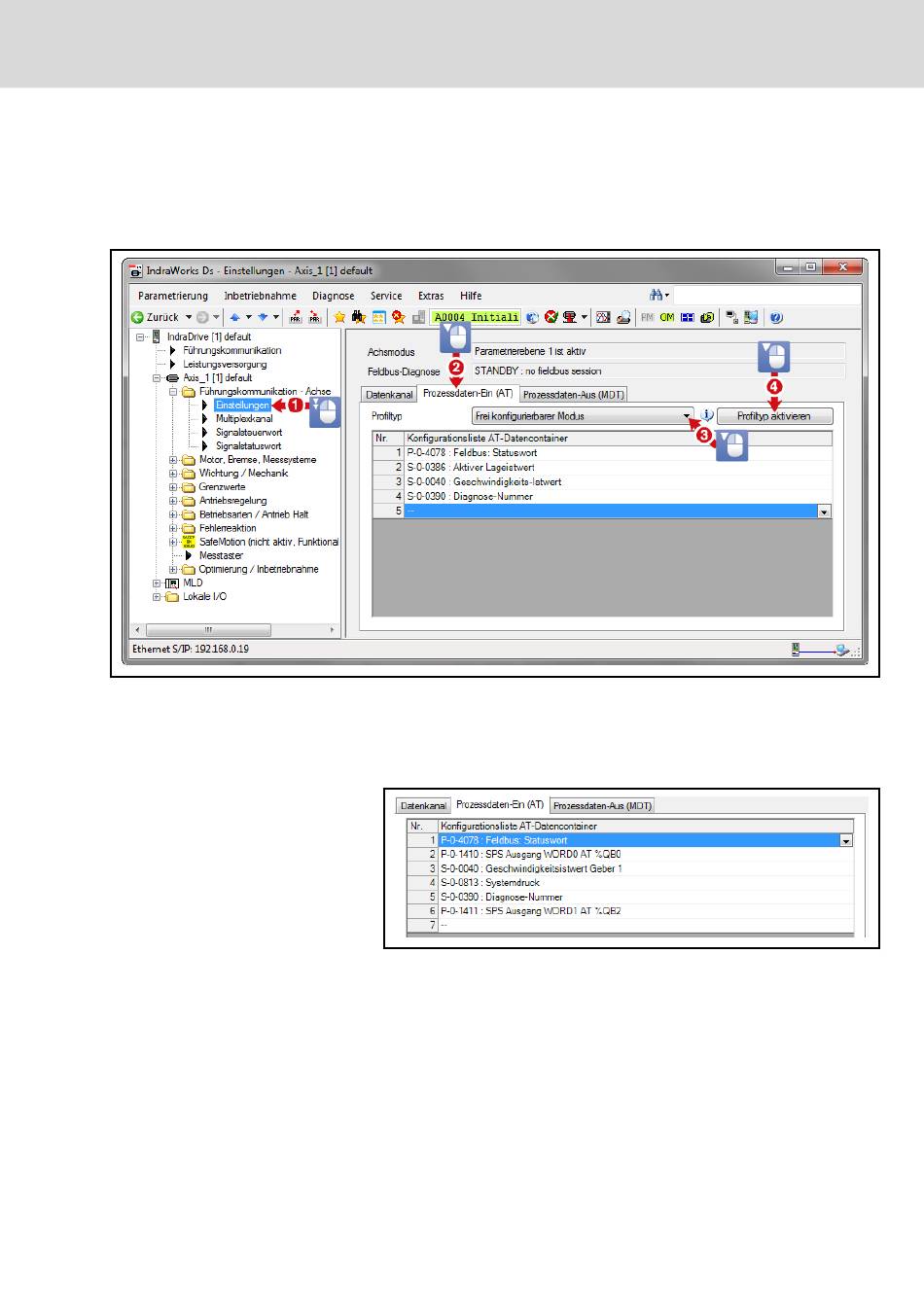

Abb. 6-27:
Frei konfigurierbarer Modus
Mit dem Aktivieren des Profiltyps werden Betriebsarten und zyklische
Daten vorkonfiguriert. Diese müssen danach angepasst werden (am
einfachsten über "IMC Grundeinstellung laden").
4.
Zyklische Istwerte (AT) konfigurieren
Abb. 6-28:
Prozessdaten-Ein (AT)
●
P‑0‑4078 (Feldbus: Statuswort); Länge: 2 Byte; NKS: 0; Einheit: -
●
P‑0‑1410 (SPS Ausgang WORD0 AT %QB0); Länge: 2 Byte; NKS:
0; Einheit: -
●
Geschwindigkeits-Istwert des Motors (S‑0‑0040); Länge: 4 Byte;
NKS: typisch 4; Einheit: typisch U/min
●
S‑0‑0813 (Systemdruck); Länge: 4 Byte; NKS: typisch 3; Einheit:
typisch bar
●
S‑0‑0390 (Diagnose-Nummer); Länge: 4 Byte; NKS: 0; Einheit: -
RD 62311-IB/11.2019_ Ausgabe 03 Bosch Rexroth AG
47/185
Inbetriebnahme
