5
Montagem dos componentes do conjunto
Notas
Para entender melhor algumas fases de montagem, o depósito
não é representado.
Importante
Verifique, antes da montagem, se todos os componentes estão
limpos e em perfeito estado. Adote todas as precauções necessá-
rias para evitar danificar qualquer peça com a qual deve trabalhar.

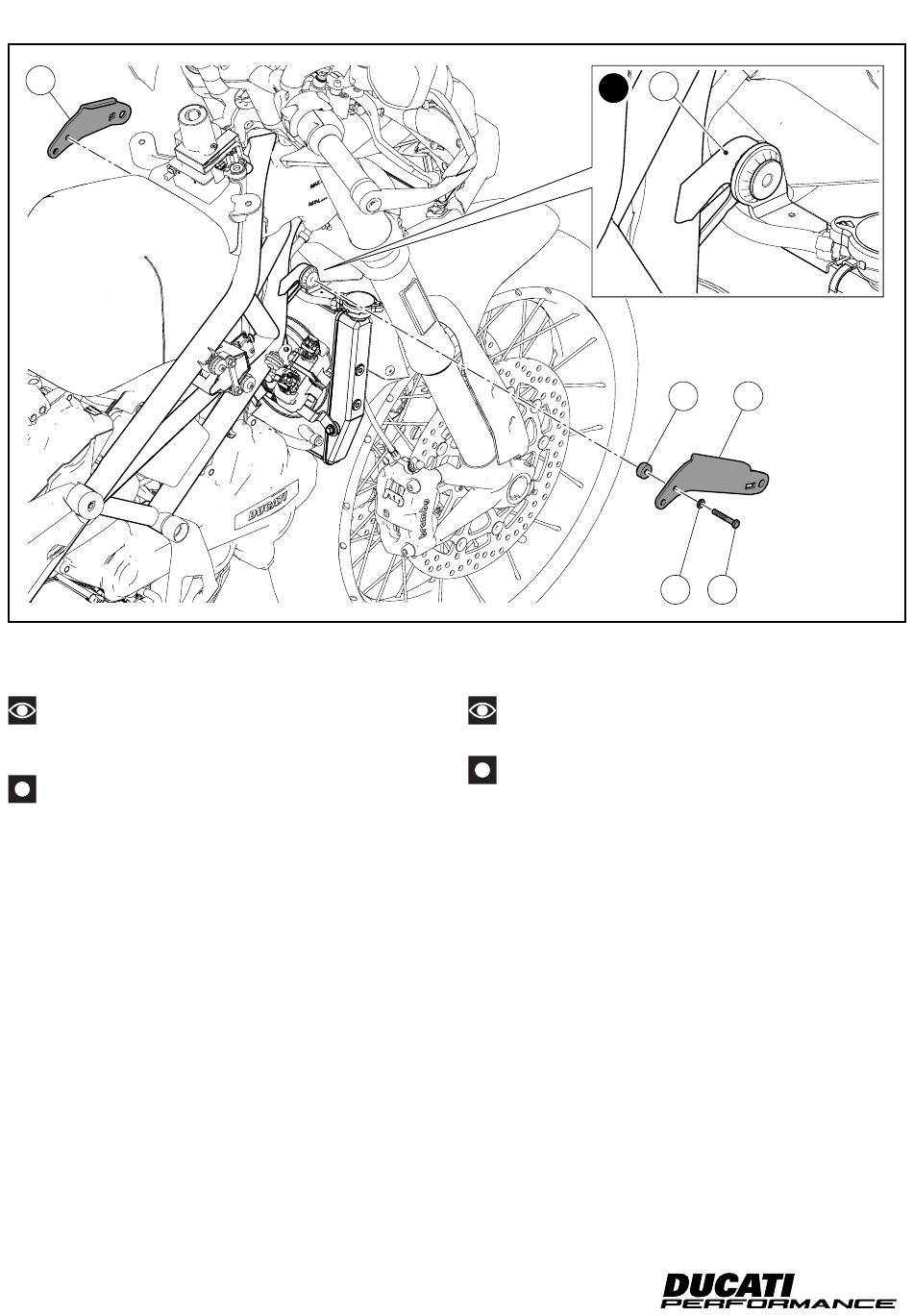

Regulação das braçadeiras de suporte
Para os proprietários de motos onde a braçadeira (T1) de suporte
do radiador de água for igual àquela representada na figura (X), é
preciso proceder como mostrado a seguir. Insira a arruela (16) no
parafuso (13). Aplique massa SHELL GADUS S2 V100 3 na rosca do
parafuso (13). Insira o parafuso (13) com arruela (16) na braçadeira
direita (6) e pelo lado oposto, na saliência do parafuso, monte o
espaçador (10). Posicione a braçadeira direita (6) na braçadeira (T1)
e encoste o parafuso (13). Repita a mesma operação para a monta-
gem da braçadeira esquerda (5).
13
X
Assembling the kit components
Notes
To better understand some assembly steps, the tank is not shown.
Important
Before assembling, check that all parts are clean and in good con-
ditions. Adopt all necessary precautions to avoid damaging any
part you are working on.
Adjusting support brackets
For the owners of motorcycles where bracket (T1) supporting wa-
ter radiator is as the one shown in figure (X), proceed as follows.
Fit washer (16) on screw (13). Smear the thread of screw (13) with
grease SHELL GADUS S2 V100 3. Fit screw (13) with washer (16) on
RH bracket (6) and assemble spacer (10) on the opposite side on
screw projection. Position RH bracket (6) on bracket (T1) and start
screw (13). Repeat the same procedure for LH bracket (5) assembly.
ISTR 1011 / 00
T1
10
6
16
13
