E1
Desmontagem da cobertura lateral direita do depó-
sito

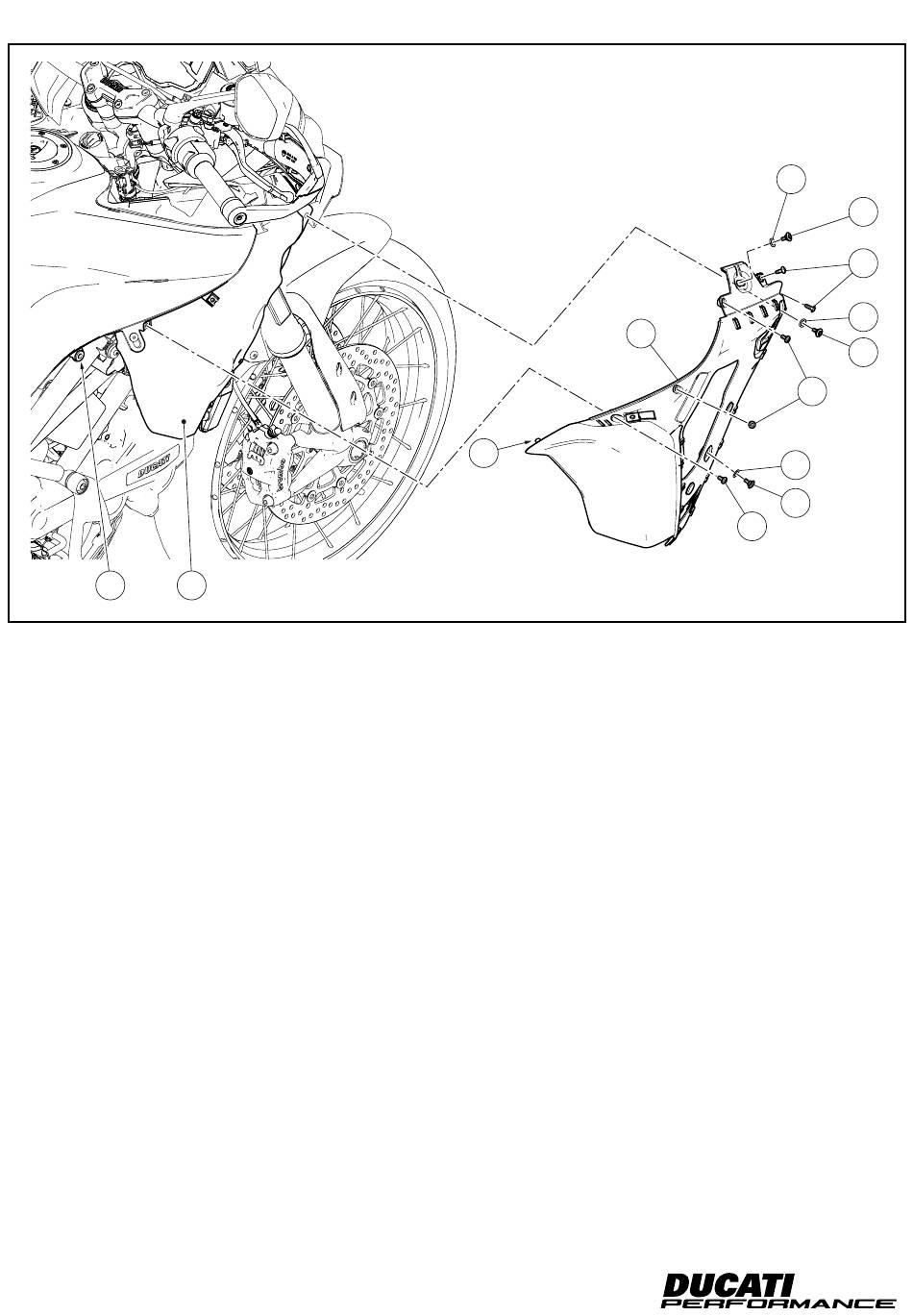

Atuando no lado direito da moto, desatarraxe os 3 parafusos (D1)
com anilhas (D2), desatarraxe os 2 parafusos (D3) e os 3 parafusos
(D4). Remova a cobertura do depósito direita (D) pelo depósito (E),
desengatando o perno (D5) da borracha (E1). Reutilize todos os pa-
rafusos.
6
6
E
D
D5
Removing the tank RH side cover
Working on motorcycle right hand side, loosen no.3 screws (D1)
with washers (D2), loosen no.2 screws (D3) and no.3 screws (D4).
Remove RH tank cover (D) from tank (E) by releasing pin (D5) from
rubber block (E1). Collect all nuts and bolts.
ISTR 1011 / 00
D2
D1
D3
D2
D1
D4
D2
D1
D4
