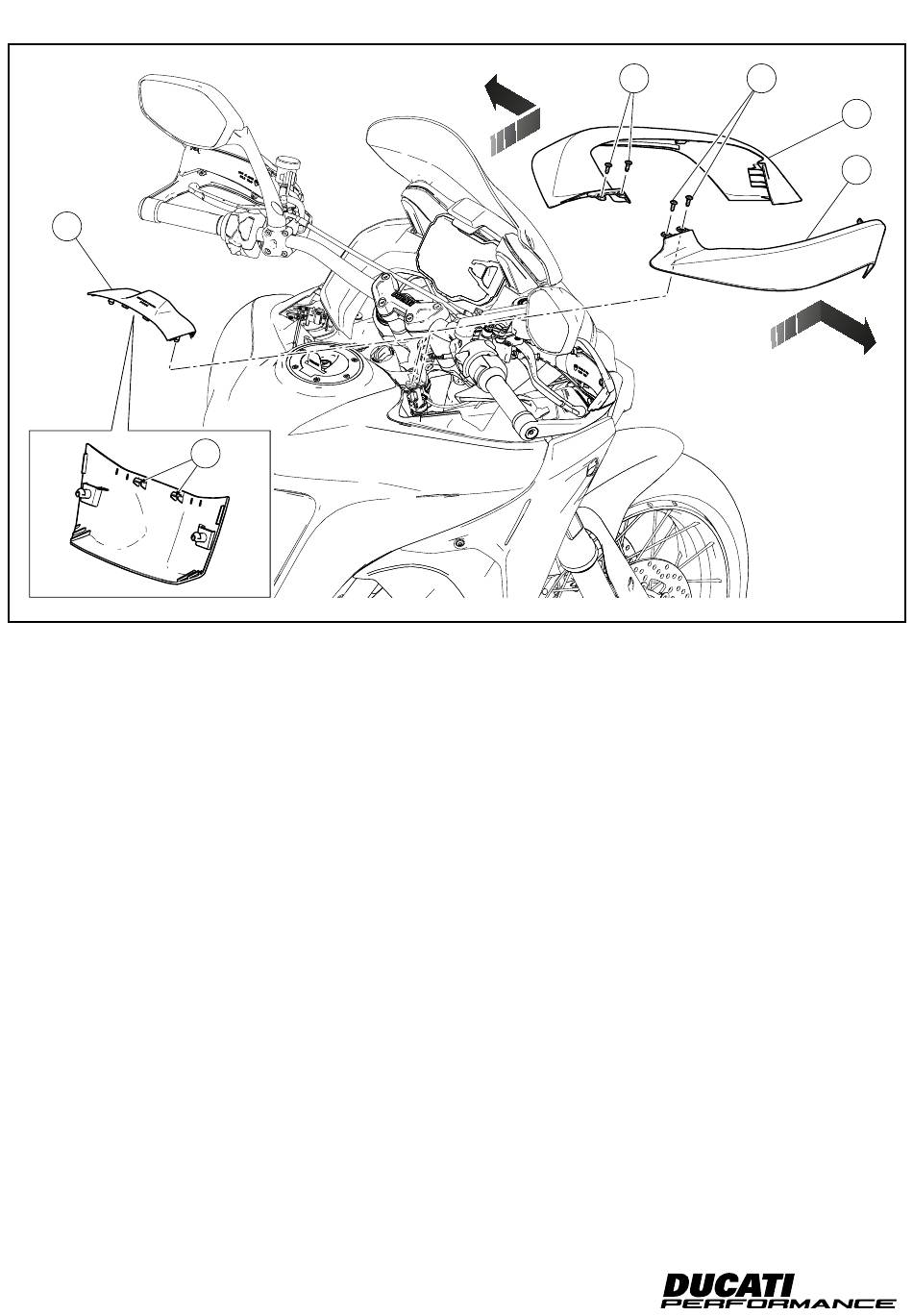

Smontaggio convogliatori
Rimuovere la cover Hands free (A) tirandola verso l'alto e sgancian-
do i dentini (A1). Svitare le n.2 viti (B1) e rimuovere il convogliatore
destro (B) spingendolo in avanti e successivamente tirandolo verso
l'operatore. Svitare le n.2 viti (C1) e rimuovere il convogliatore sini-
stro (C) spingendolo in avanti e successivamente tirandolo verso
l'operatore.
4
4
A1
C1
Conveyor disassembly
Remove the Hands free cover (A) by pulling it upwards and releas-
ing teeth (A1). Loosen no. 2 screws (B1) and remove RH conveyor
(B) pushing it forward and then pulling it towards the operator.
Loosen no.2 screws (C1) and remove LH conveyor (C) pushing it
forward and then pulling it towards the operator.
