F2
F1
F3
F2
F1
F4
F2
F1
F4

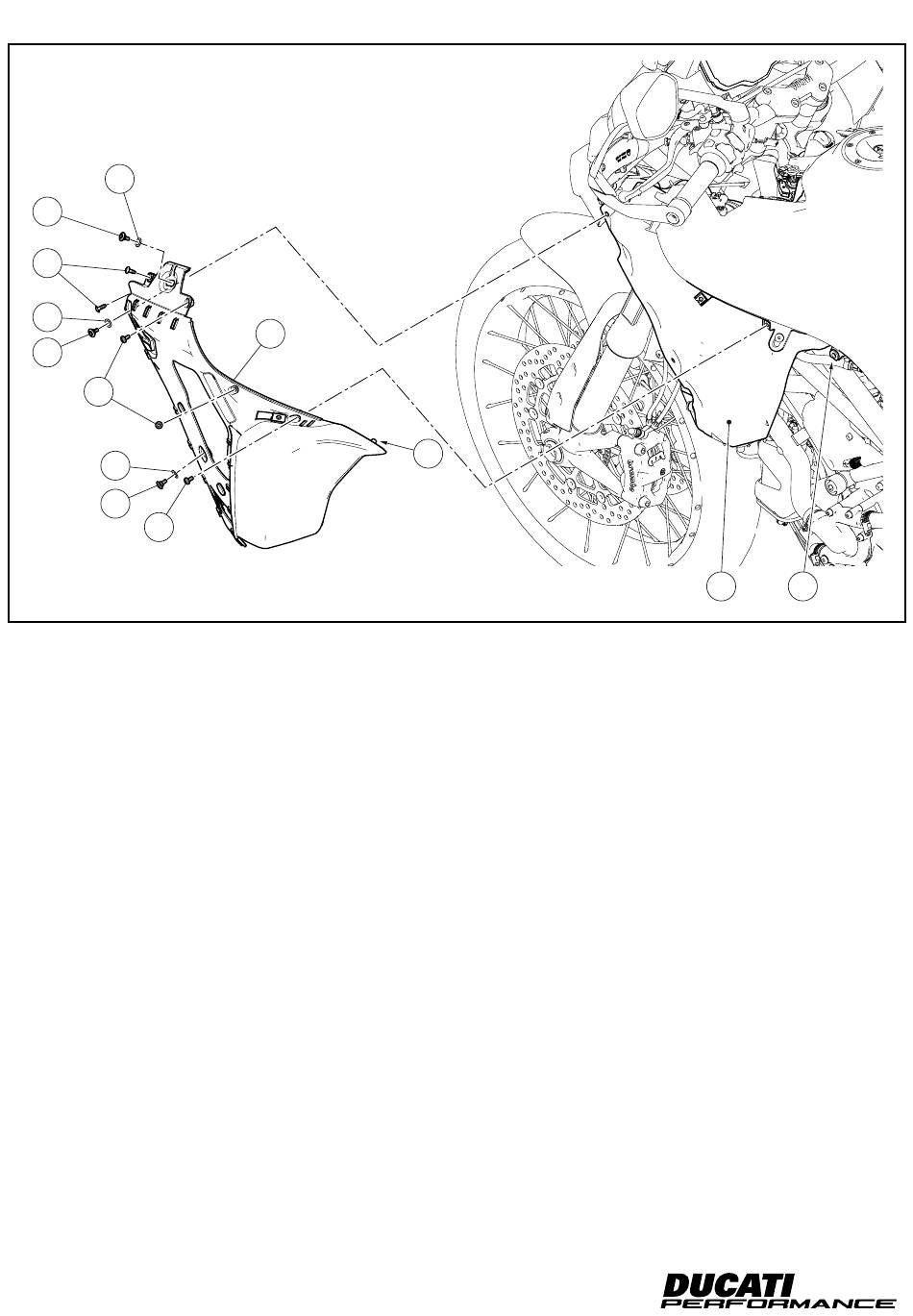

Desmontaje cover lateral izquierdo depósito
Operando en el lado izquierdo de la motocicleta, desatornillar los
3 tornillos (F1) con arandelas (F2), desatornillar los 2 tornillos (F3) y
los 3 tornillos (F4). Quitar el cover depósito izquierdo (F) del depó-
sito (E) desenganchando el perno (F5) del aro de goma (E2). Recu-
perar toda la tornillería.
7
F
F5
フューエルタンク左サイドカバーの取り外し
車両の左側で作業を行います。ワッシャー (F2) を取り付けた 3
本のスクリュー (F1) を緩めて外し、2 本のスクリュー (F3) お
よび 3 本のスクリュー (F4) を緩めて外します。フューエルタン
ク左カバー (F) のピン (F5) をラバー (E2) から外し、フューエ
ルタンク左カバーをフューエルタンク (E) から取り外します。す
べての取付金具類を回収します。
ISTR 1011 / 00
E
E2
