19

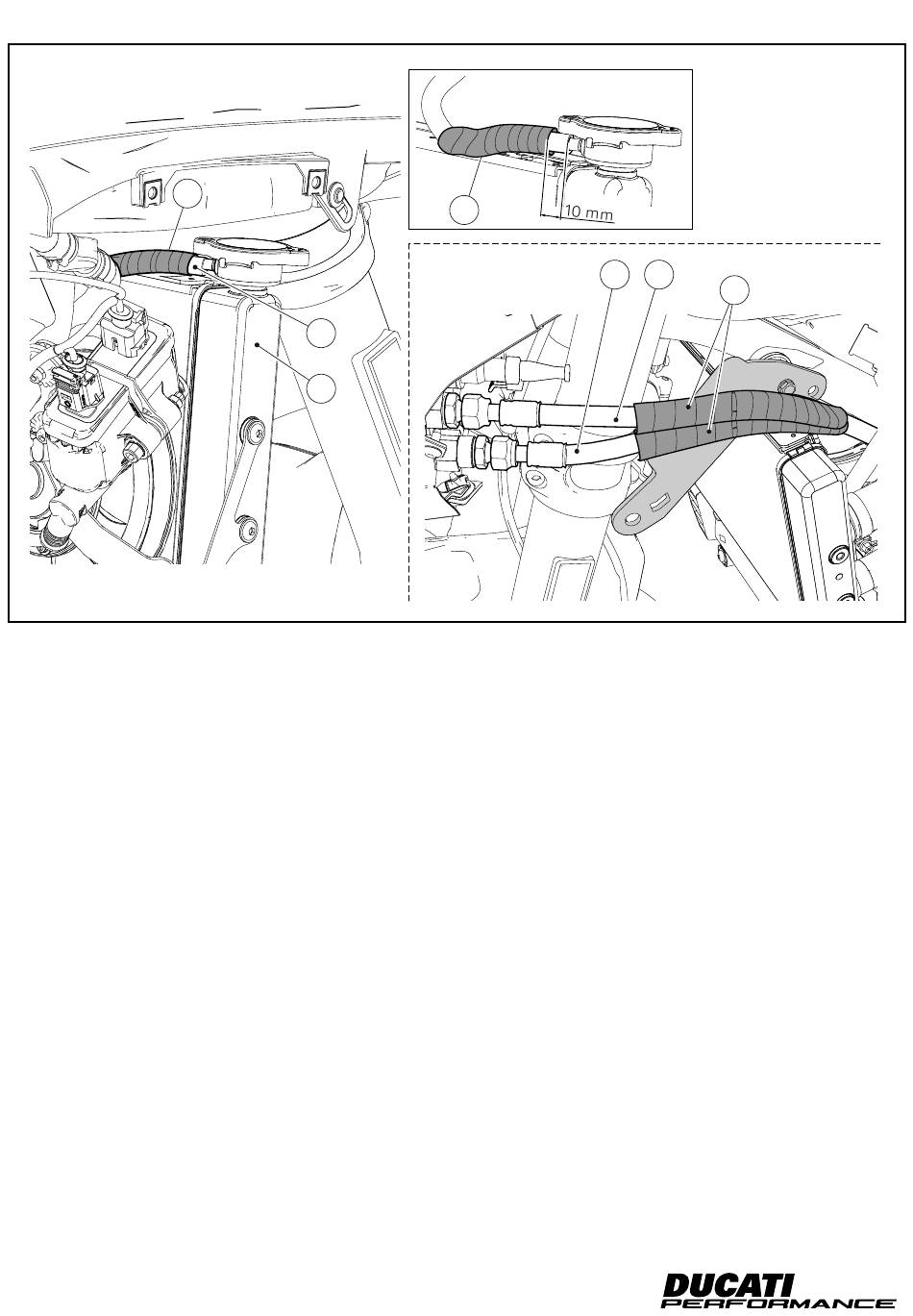

Operando sul lato destro del motoveicolo, avvolgere in tubo di
sfiato (T1) del radiatore (T) con una porzione di guaina a spirale
(19), come mostrato in figura.
Operando sul lato sinistro del motoveicolo, avvolgere il tubo man-
data (U1) e il tubo ritorno (U2) del radiatore olio con le n.2 spirali
(19), come mostrato in figura.
15
19
T1
T
Working on motorcycle RH side, wrap oil cooler (T) breather tube
(T1) with a portion of spiral guard (19), as shown in the figure.
Working on motorcycle LH side, wrap oil cooler delivery pipe (U1)
and return pipe (U2) with no.2 spirals (19), as shown in the figure.
U2
U1
19
ISTR 1011 / 00
