5

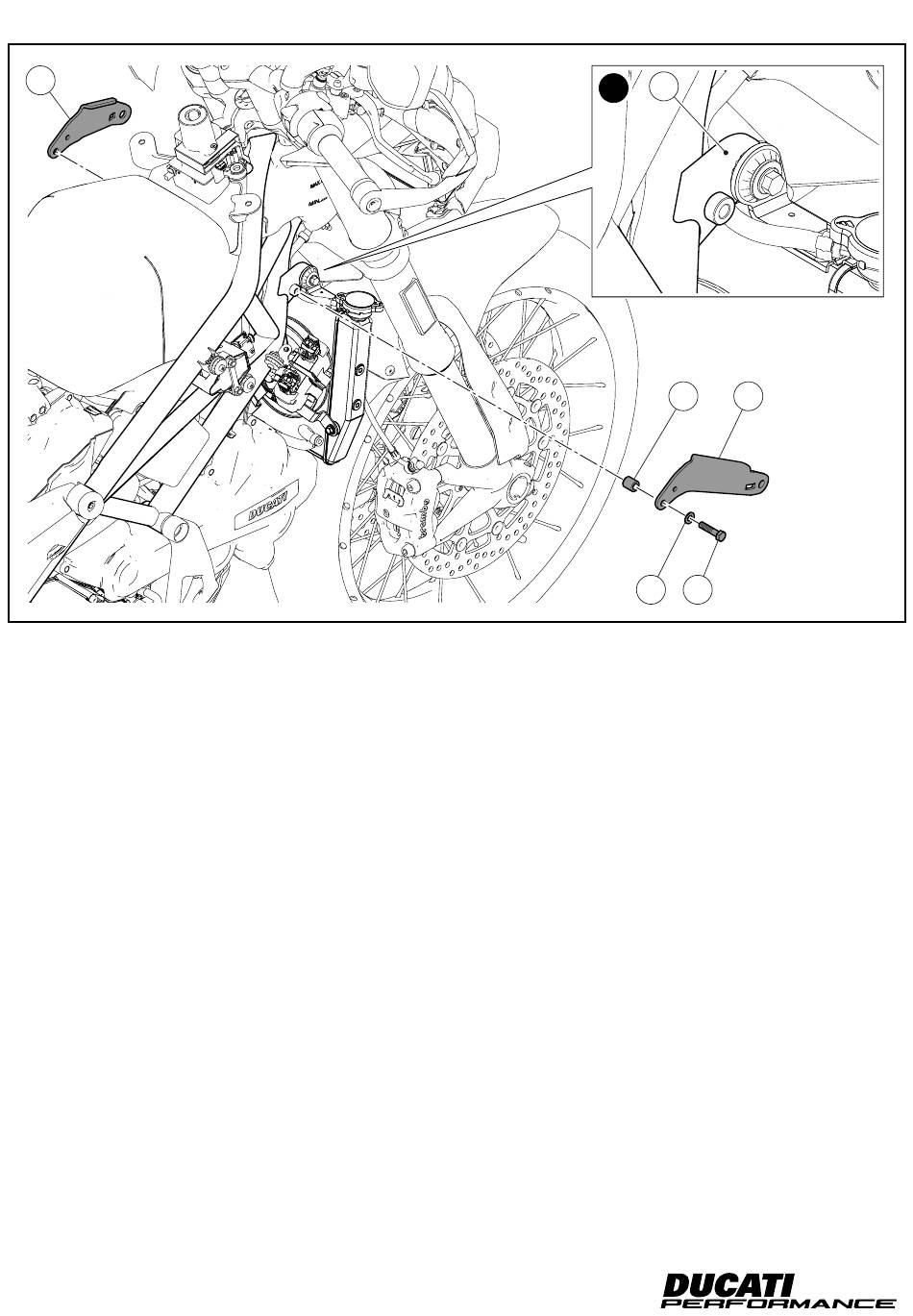

Para os proprietários de motos onde a braçadeira (T2) de suporte
do radiador de água for igual àquela representada na figura (Y), é
preciso proceder como mostrado a seguir. Insira a arruela (17) no
parafuso (14). Aplique massa SHELL GADUS S2 V100 3 na rosca do
parafuso (14). Insira o parafuso (14) com arruela (17) na braçadeira
direita (6) e pelo lado oposto, na saliência do parafuso, monte o
espaçador (9). Posicione a braçadeira direita (6) na braçadeira (T2)
e encoste o parafuso (14). Repita a mesma operação para a monta-
gem da braçadeira esquerda (5).
14
14
Y
For the owners of motorcycles where bracket (T2) supporting wa-
ter radiator is as the one shown in figure (Y), proceed as follows.
Fit washer (17) on screw (14). Smear the thread of screw (14) with
grease SHELL GADUS S2 V100 3. Fit screw (14) with washer (17)
on RH bracket (6) and assemble spacer (9) on the opposite side on
screw projection. Position RH bracket (6) on bracket (T2) and start
screw (14). Repeat the same procedure for LH bracket (5) assembly.
ISTR 1011 / 00
T2
9
6
17
14
