Ducati Performance 97180071A Montageanleitung
Quicklinks
Modelli di riferimento: / Reference Ducati Motorcycles:
Hypermotard

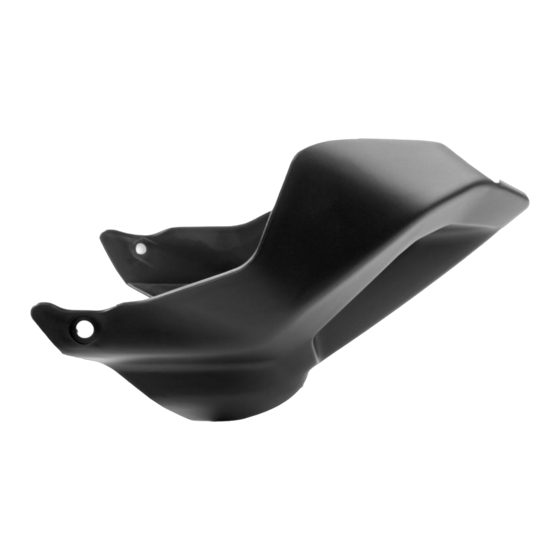

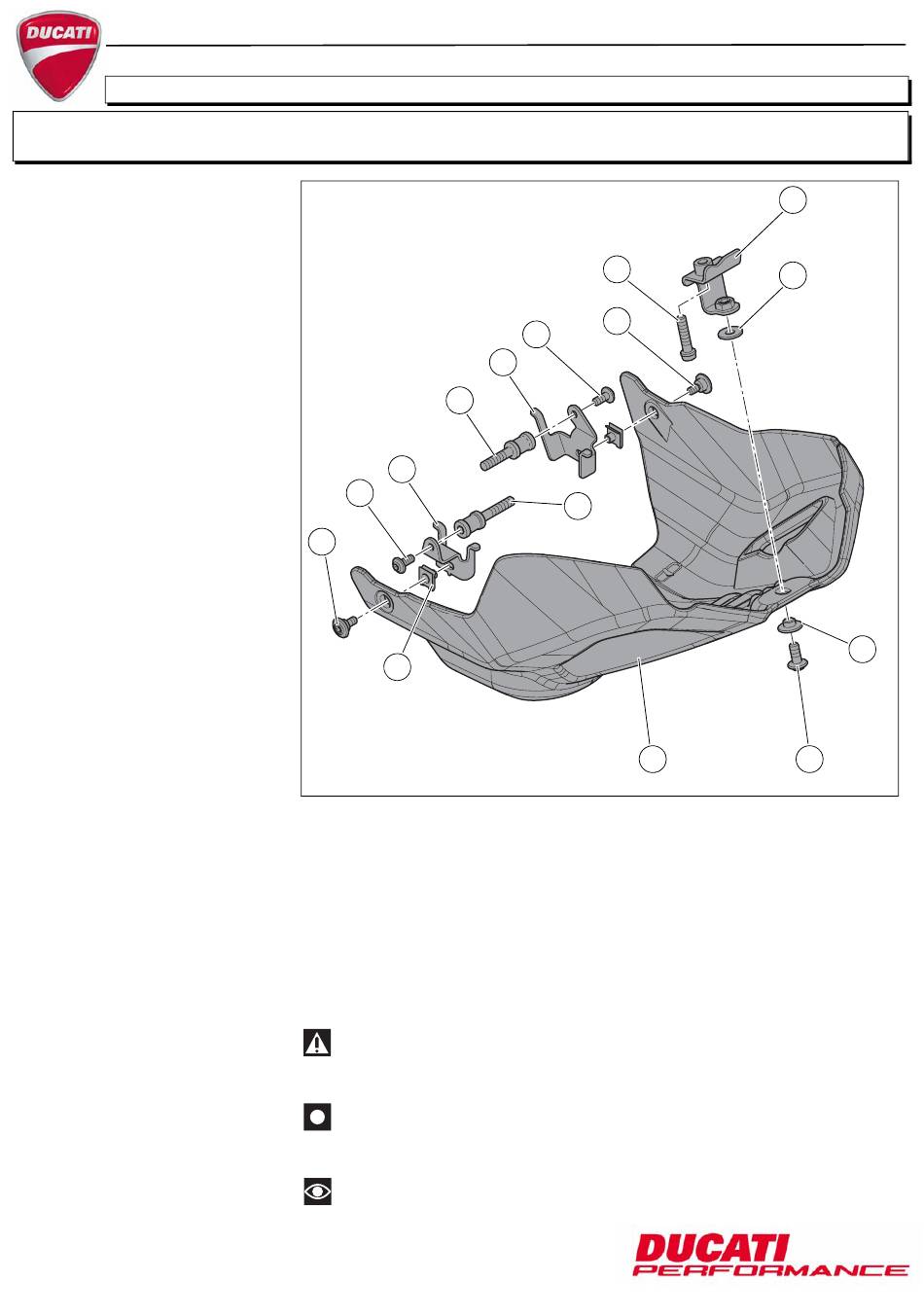

Kit paramotore / Engine guard kit - 97180071A
1 Paracoppa
2 Vite speciale TCEI
3 Vite TBEI
4 Piastrino centrale
5 Vite TBEI
6 Distanziale
7 Rosetta
8 Vite TCEIF
9 Piastrino dx
10 Piastrino sx
11 Clip
12 Vite speciale lunga
13 Vite speciale corta
1 Sump guard
2 Special socket cap screw
3 Dome head Allen screw
4 Central plate
5 Dome head Allen screw
6 Spacer
7 Washer
8 All-thread Allen screw
9 RH plate
10 LH plate
11 Clip
12 Special long screw
13 Special short screw
Cod. ISTR - 498
13
9
3
2
11
I particolari con riferimento cerchiato rappresentano l'accessorio da installare e gli eventuali
componenti di montaggio.
Quelli non cerchiati si riferiscono ai componenti originali che devono essere riutilizzati.
Per una lettura rapida e razionale sono stati impiegati simboli che evidenziano situazioni di
massima attenzione, consigli pratici o semplici informazioni.
Tutte le indicazioni destro o sinistro si riferiscono al senso di marcia del motociclo.
Part nos. that are circled represent the accessory to be installed and possible relevant fittings.
Part nos. that are not circled refer to original parts to be re-used.
For easy and rational reading, this document uses graphic symbols for
highlighting situations in which maximum care is required, practical advice or simple information.
Any right- or left-hand indication refers to the vehicle direction of travel.
Attenzione / Warning
La non osservanza delle istruzioni riportate può creare una situazione di pericolo e causare
gravi lesioni personali e anche la morte. / Failure to follow these instructions might give raise to
a dangerous situation and provoke severe personal injuries or even death.
Importante / Caution
Indica la possibilità di arrecare danno al veicolo e/o ai suoi componenti se le istruzioni
riportate non vengono eseguite. / Failure to follow these instructions might cause damages to the
vehicle and/or its components.
Note / Note
Fornisce utili informazioni sull'operazione in corso. / Useful information on the procedure
being described.
8
2
3
10
12
1
4
7
6
5
Pag. - Page 1/4
