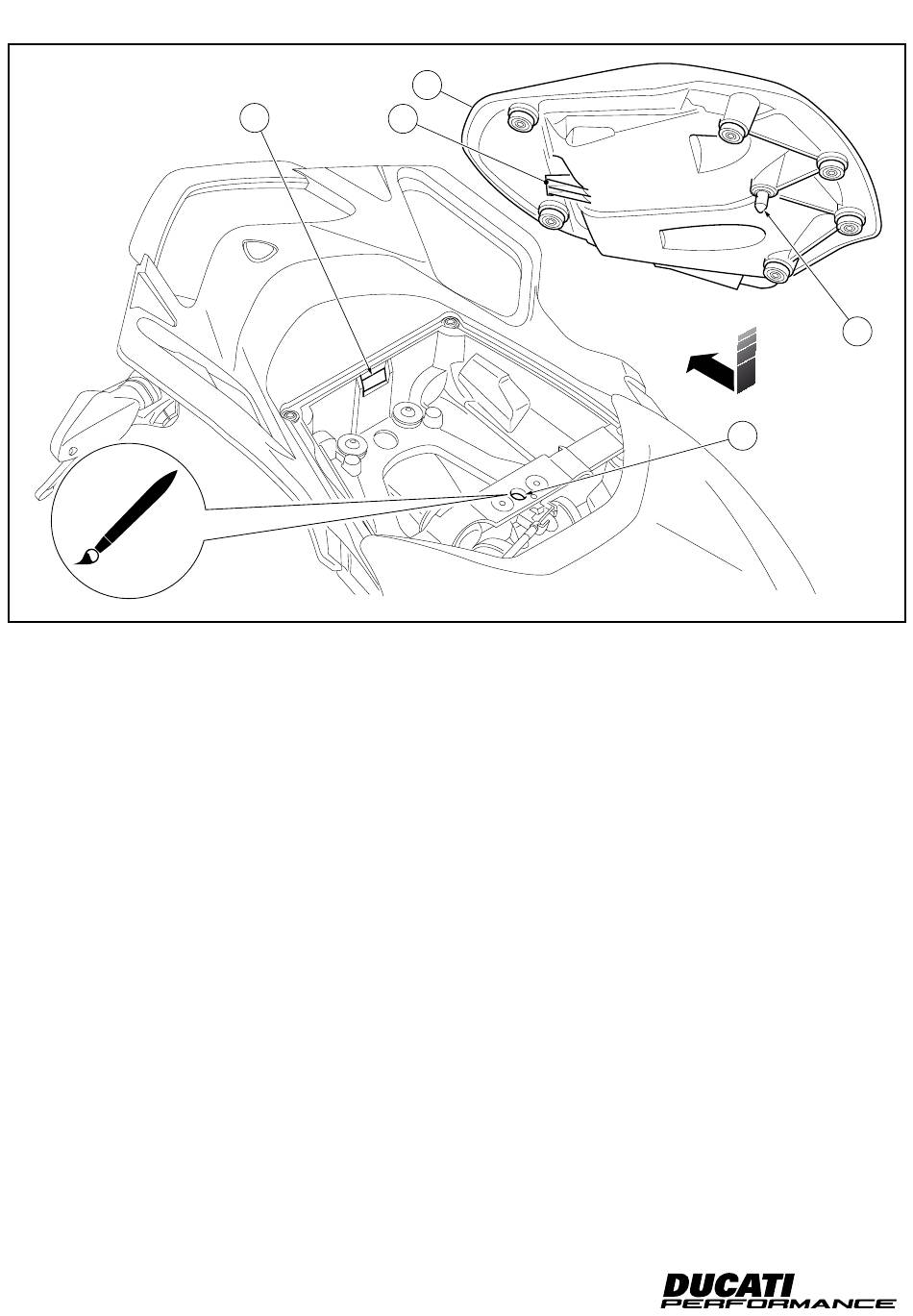

Repose selle passager
Lubrifier le logement (Y1) du pivot (S7) avec SHELL GADUS S2
V220 AD 2. Positionner la selle passager (S1) et insérer la clavette
(S8) dans le logement (Y2) qui se trouve à l'intérieur du bac vide-
poches. Pousser vers le bas la selle passager (S1) pour bloquer le
pivot (S7) dans la serrure de la selle.
S'assurer que l'accrochage correspondant a bien eu lieu, en tirant
avec modération vers le haut la selle passager (S1). Sortir la clé de
la serrure.
28
28
Y2
S8
S1
Montage der Beifahrersitzbank
Den Sitz (Y1) des Bolzens (S7) mit SHELL GADUS S2 V220 AD 2
schmieren. Die Beifahrersitzbank (S1) anordnen und die Lasche
(S8) in die Aufnahme (Y2) im Staufach einfügen. Die Beifahrersitz-
bank (S1) nach unten drücken, um den Bolzen (S7) im Sitzbank-
schloss festzustellen.
Sich von der erfolgten und korrekten Verankerung vergewissern,
dazu die Beifahrersitzbank (S1) vorsichtig nach oben ziehen. Den
Schlüssel aus dem Sitzbankschloss abziehen.
ISTR 1011 / 00
S7
Y1
