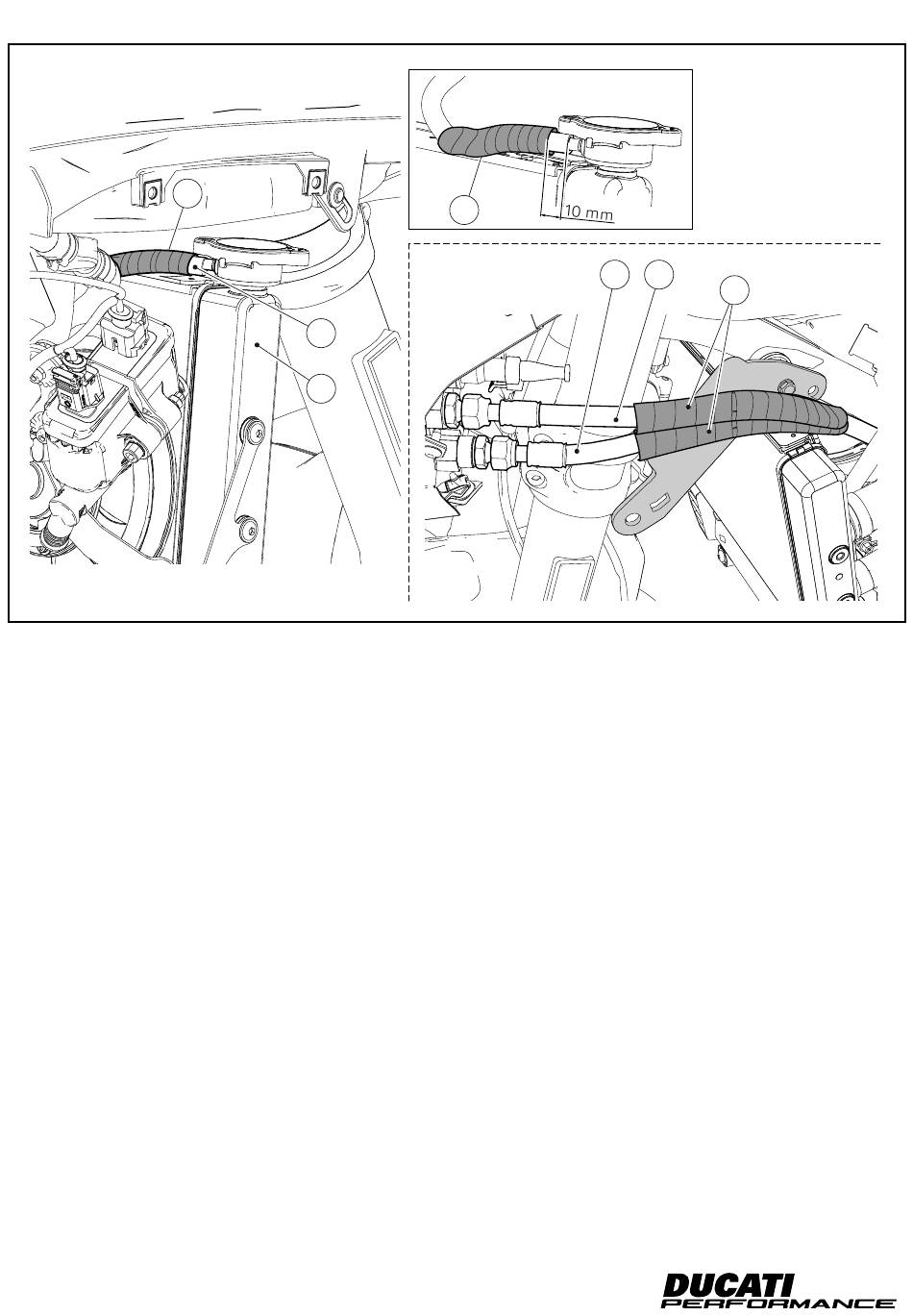

Atuando no lado direito da moto, enrole o tubo de purga (T1) do
radiador (T) com uma porção de bainha de espiral (19), como mos-
trado na figura.
Atuando no lado esquerdo da moto, enrole o tubo de envio (U1) e
o tubo de retorno (U2) do radiador de óleo com as 2 espirais (19),
como mostrado na figura.
15
19
T1
T
Working on motorcycle RH side, wrap oil cooler (T) breather tube
(T1) with a portion of spiral guard (19), as shown in the figure.
Working on motorcycle LH side, wrap oil cooler delivery pipe (U1)
and return pipe (U2) with no.2 spirals (19), as shown in the figure.
U2
U1
19
