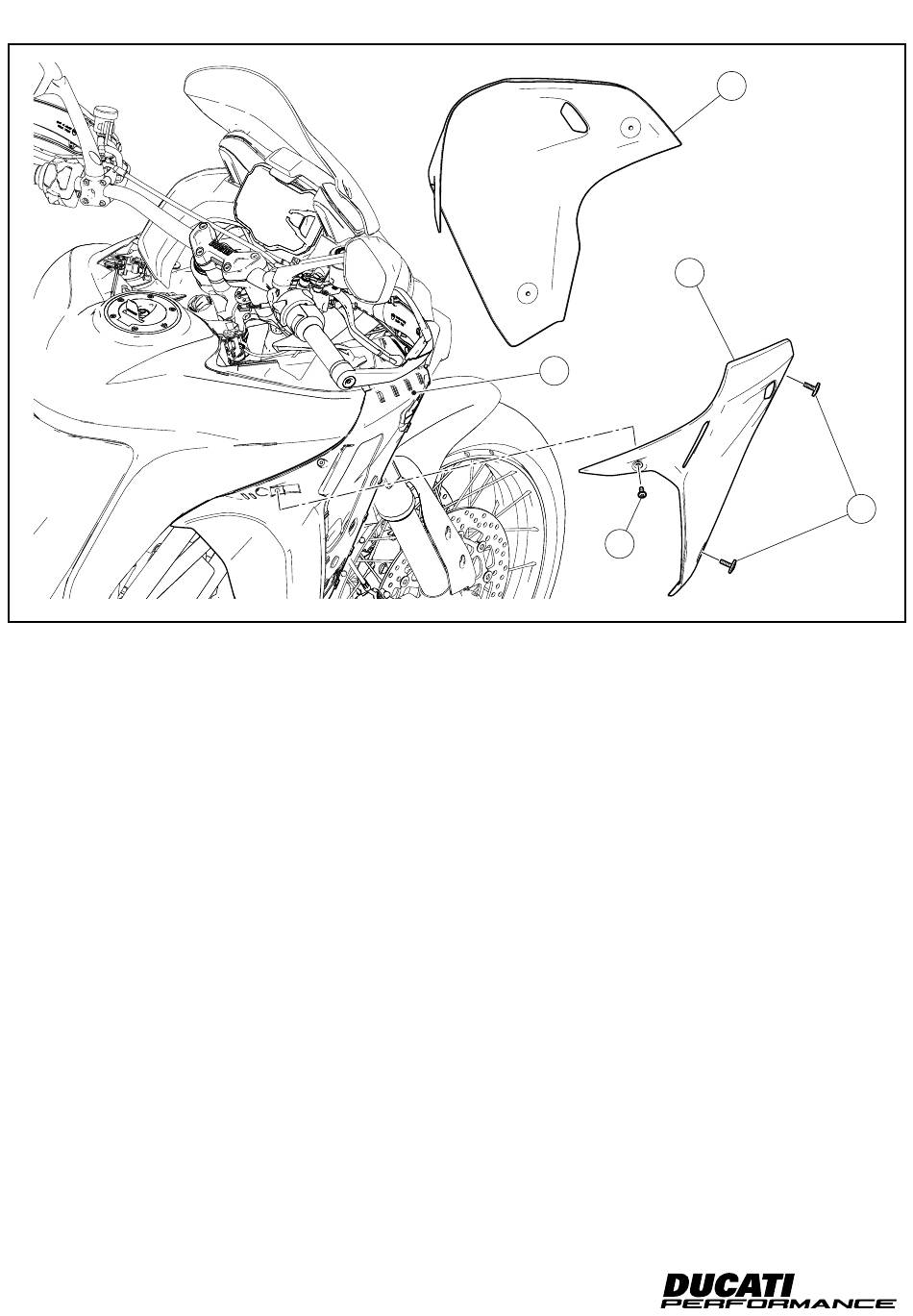

Smontaggio ali laterali
Operando sul lato destro del motoveicolo, svitare le n.2 viti speciali
(Z2) e la vite (Z1) di fissaggio dell'ala laterale destra (Z) alla cover
serbatoio destra (D). Rimuovere l'ala destra (Z). Ripetere la stessa
operazione per eseguire lo smontaggio dell'ala laterale sinistra (O).
Recuperare tutta la viteria.
5
D
Z1
Side panel disassembly
Working on motorcycle right hand side, loosen no.2 special screws
(Z2) and screw (Z1) fastening RH side panel (Z) to RH tank cover
(D). Remove right panel (Z). Repeat the same procedure to remove
LH side panel (O).
Collect all nuts and bolts.
ISTR 1011 / 00
O
Z
Z2
