F2
F1
F3
F2
F1
F4
F2
F1
F4

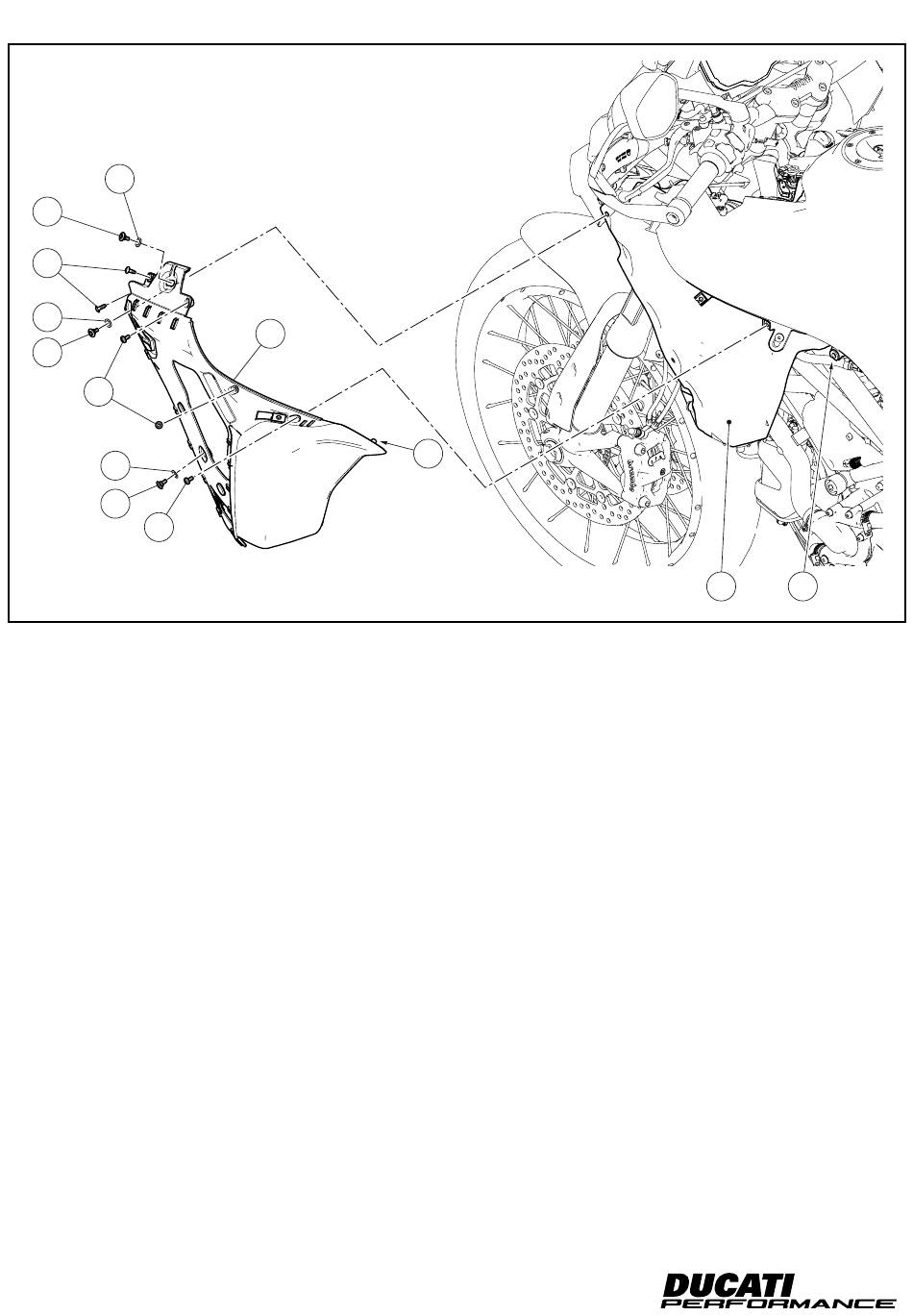

Smontaggio cover laterale sinistra serbatoio
Operando sul lato sinistro del motoveicolo, svitare le n.3 viti (F1)
con rondelle (F2), svitare le n.2 viti (F3) e le n.3 viti (F4). Rimuovere
la cover serbatoio sinistra (F) dal serbatoio (E) sganciando il perno
(F5) dal gommino (E2). Recuperare tutta la viteria.
7
F
F5
Removing the tank LH side cover
Working on motorcycle left hand side, loosen no.3 screws (F1) with
washers (F2), loosen no.2 screws (F3) and no.3 screws (F4). Remove
LH tank cover (F) from tank (E) by releasing pin (F5) from rubber
block (F2). Collect all nuts and bolts.
ISTR 1011 / 00
E
E2
