3
8
40 Nm ± 10%
40 Nm ± 10%
Aperte as 2 porcas (7), os 4 parafusos (8) e os 2 parafusos (11) ao
binário indicado, seguindo a sequência indicada na figura.
Atenção
No caso de queda, verifique o correto posicionamento das prote-
ções laterais e o correto ângulo de direção. Vire totalmente o guia-
dor em ambas as direções e verifique a ausência de interferências
de qualquer espécie.
32
32
8
1
7
11
7
5
6
2
7
10 Nm ± 10%

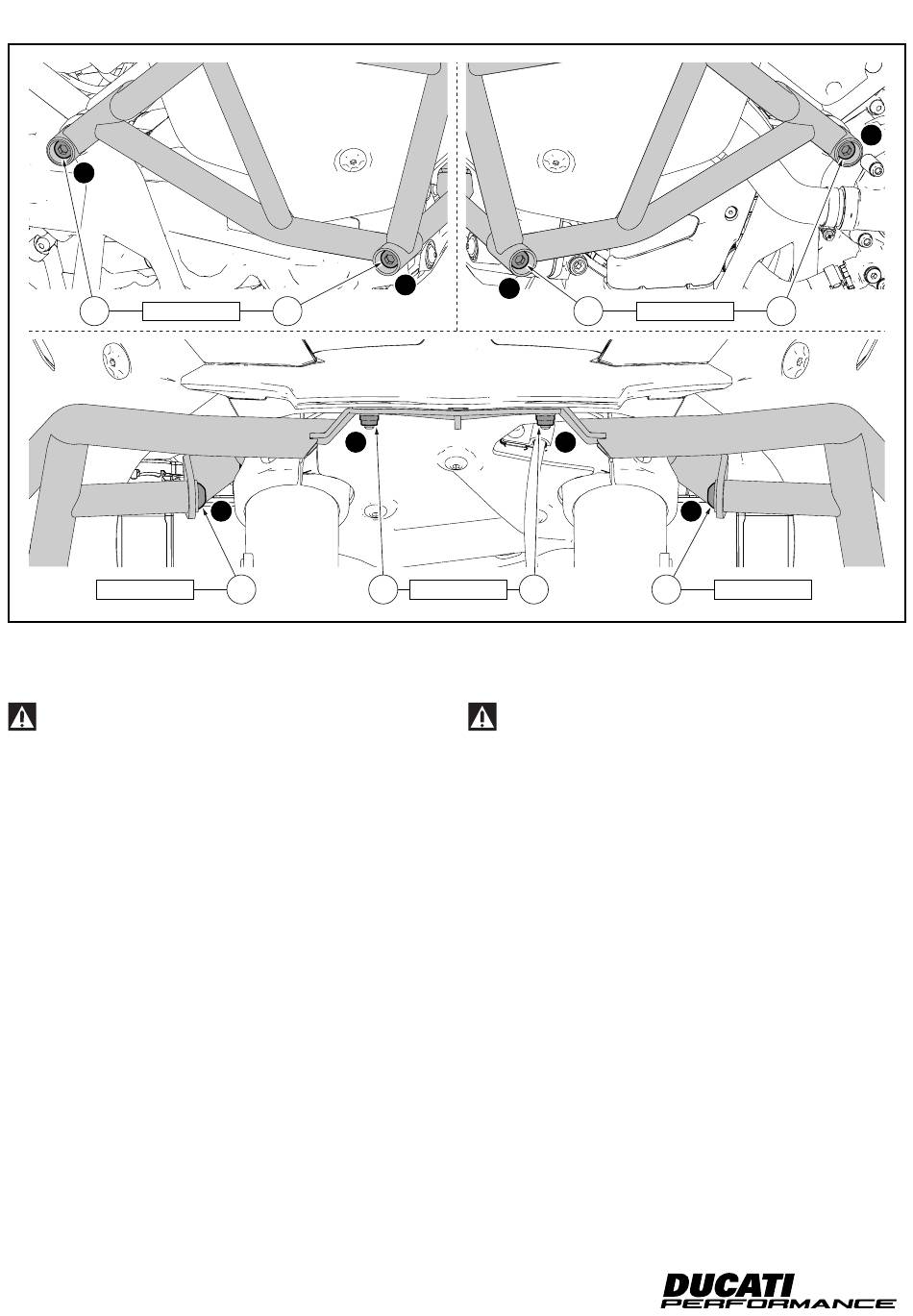

Tighten no.2 nuts (7), no.4 screws (8) and no.2 screws (11) to the
specified torque following the sequence shown in the figure.
Warning
In case of fall or accident, check the correct position of side protec-
tion and the correct steering angle. Turn the handlebar completely
in both directions and make sure that there is no interference or
hard spots.
8
40 Nm ± 10%
8
11
40 Nm ± 10%
ISTR 1011 / 00
4
8
