4 Nm ± 10%
G
4 Nm ± 10%
G2
G1
G2
G6
5 Nm ± 10%
G5
5 Nm ± 10%

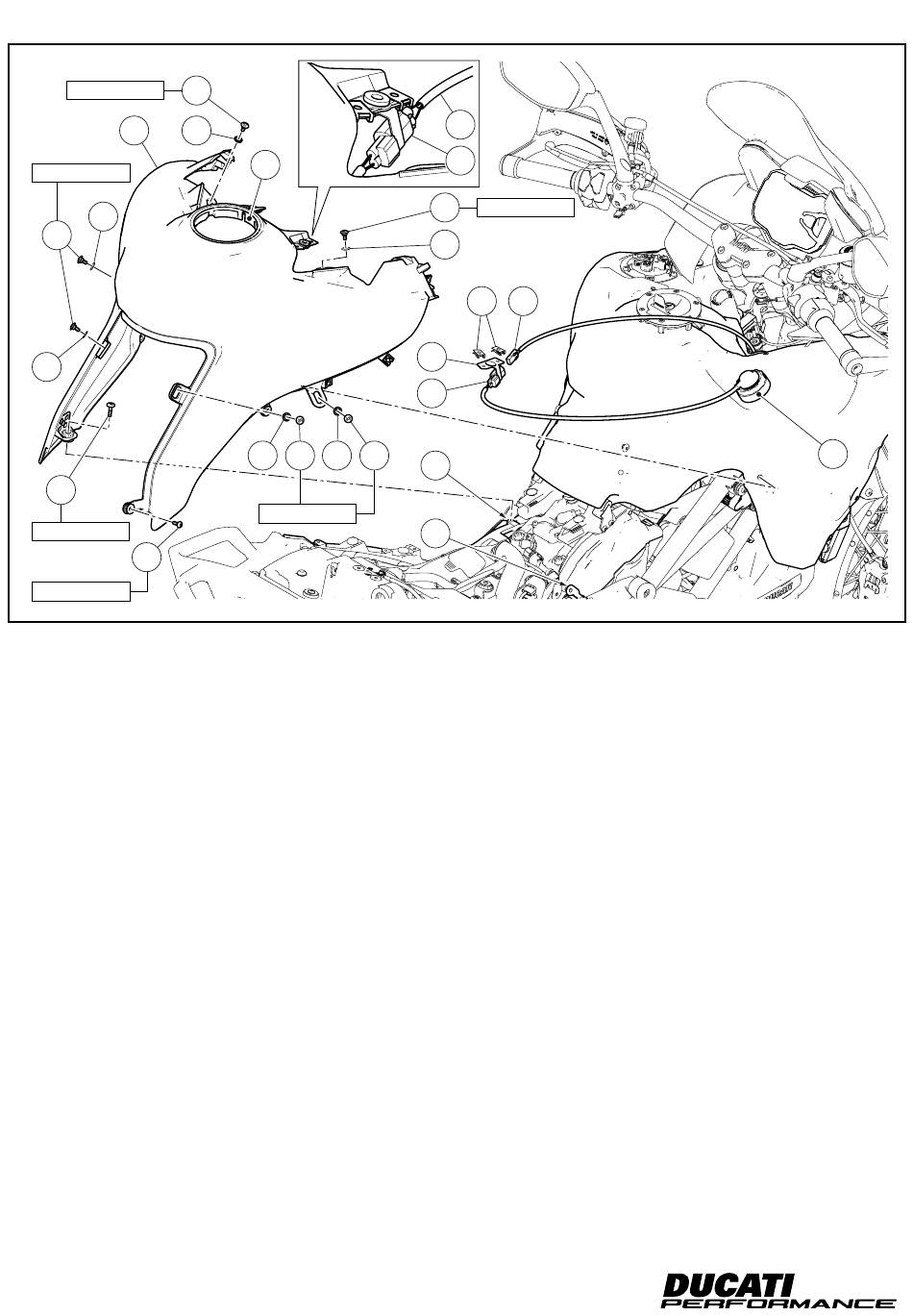

Rimontaggio cover serbatoio
Applicare lubrificante per gomma sulle superfici di contatto del-
la guarnizione (E9) con il tappo serbatoio. Montare la cover ser-
batoio (G) sul serbatoio carburante, centrando la guarnizione (E9)
sul tappo serbatoio. Collegare il connettore (L1) della sonda livello
carburante (L) al ramo cablaggio livello carburante (H). Bloccare il
piastrino (G8) inserendo le n.2 clips (G7), orientando le clips come
mostrato in figura. Operando sul lato destro del motoveicolo, im-
puntare la vite (G5) di fissaggio della cover serbatoio (G) alla staffa
(E8). Serrare la vite (G5) alla coppia indicata. Operando sul lato sini-
stro del motoveicolo, impuntare la vite (G6) di fissaggio della cover
serbatoio (G) al telaietto sinistro (I). Serrare la vite (G6) alla coppia
indicata. Inserire le n.4 rondelle (G2) sulle n.4 viti (G1). Inserire le
n.2 rondelle (G4) sulle n.2 viti superiori (G3). Fissare la cover ser-
batoio (G) impuntando le n.4 viti (G1) e le n.2 viti superiori (G3) nei
punti indicati in figura. Serrare le n.4 viti (G1) e le n.2 viti superiori
(G3) alle coppie indicate.
23
G3
G4
E9
G2
G1
G2
4 Nm ± 10%
H
L1
G3
4 Nm ± 10%
G4
G7
H
G8
L1
G1
I
E8
Fuel tank cover reassembly
Apply lubricant on gasket surfaces (E9) in contact with tank plug.
Assemble tank cover (G) on fuel tank, centring gasket (E9) on tank
plug. Connect connector (L1) of fuel level sensor (L) to fuel lev-
el wiring branch (H). Lock plate (G8) by inserting no. 2 clips (G7),
positioning them as shown in the figure. Working on motorcycle
RH side, start screw (G5) fastening tank cover (G) to bracket (E8).
Tighten screw (G5) to the specified torque. Working on motorcycle
LH side, start screw (G6) fastening tank cover (G) to LH subframe
(I). Tighten screw (G6) to the specified torque. Fit no.4 washers
(G2) on no.4 screws (G1). Fit the no.2 washers (G4) on the no.2 up-
per screws (G3). Fasten tank cover (G) by starting no.4 screws (G1)
and no.2 upper screws (G3) in the points indicated in the figure.
Tighten no.4 screws (G1) and no.2 upper screws (G3) to the speci-
fied torques.
ISTR 1011 / 00
