Z1
S
Z2
S1

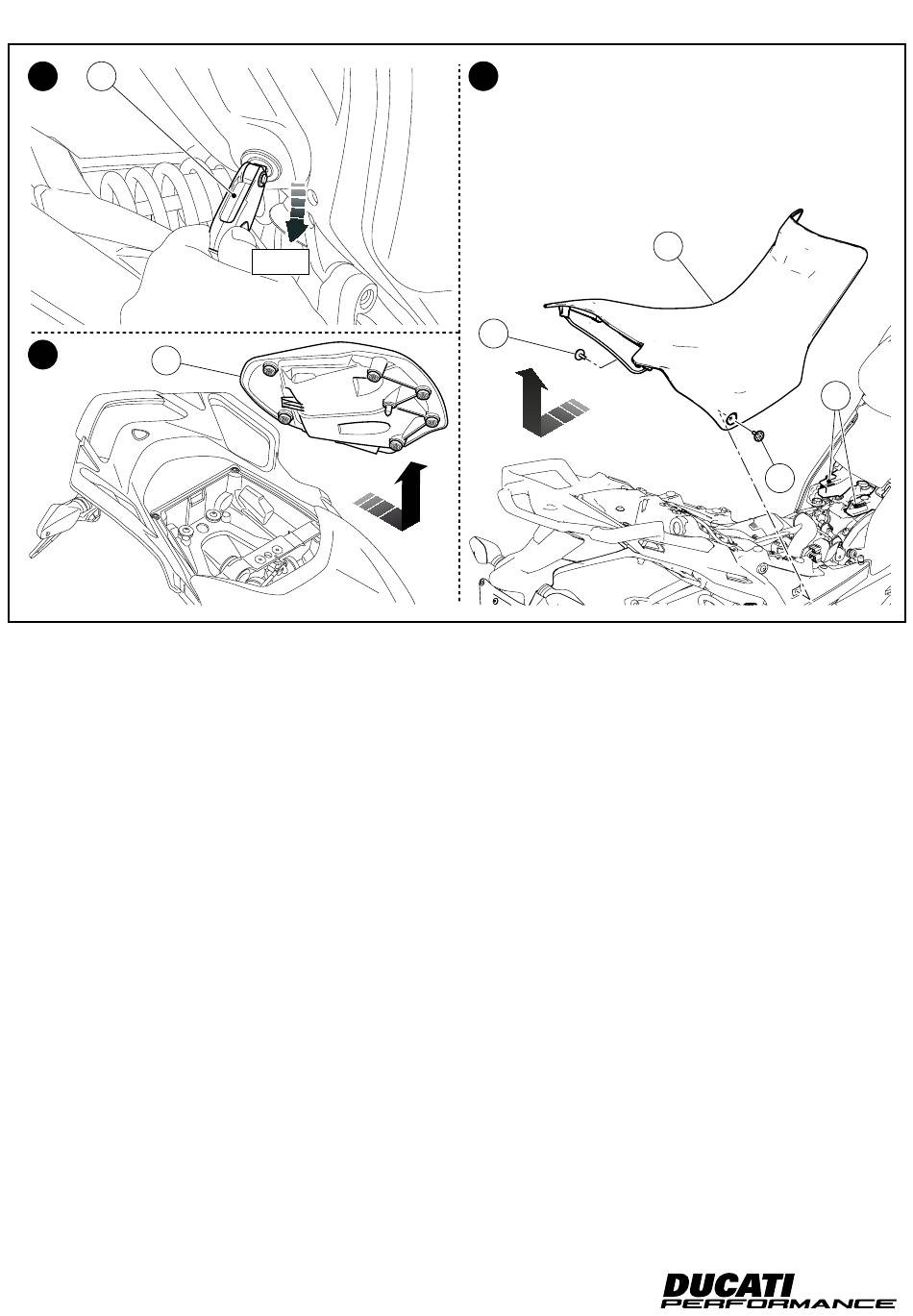

Desmontaje componentes originales
Desmontaje asiento
Introducir la llave (S) en la cerradura y girarla en el sentido de las
agujas del reloj hasta oír el chasquido del gancho, como indica la
figura (Z1). Extraer el asiento pasajero (S1) del seguro delantero,
empujándolo hacia adelante y levantándolo hasta extraerlo, como
indica la figura (Z2). Desatornillar los 2 tornillos (S4) presentes a
los lados del asiento piloto (S2). Quitar el asiento piloto (S2) de la
motocicleta, tirándolo hacia atrás para extraerlo de las guías (S3) y
levantándolo como indica la figura (Z3).
3
OPEN
Z3
S4
オリジナル構成部品の取り外し
シートの取り外し
シートロックにキー (S) を差し込み、図 (Z1) のようにカチっと
音がするまで時計方向に回します。図 (Z2) のように、フロント
リテーナーからパッセンジャーシート (S1) を前方に押し、上に
持ち上げて引き抜きます。ライダーシート (S2) の側面にある 2
本のスクリュー (S4) を緩めて外します。図 (Z3) のように、ラ
イダーシート (S2) を後方に引いてガイド (S3) から抜き取り、
上に持ち上げて車両から取り外します。
ISTR 1011 / 00
S2
S3
S4
