11

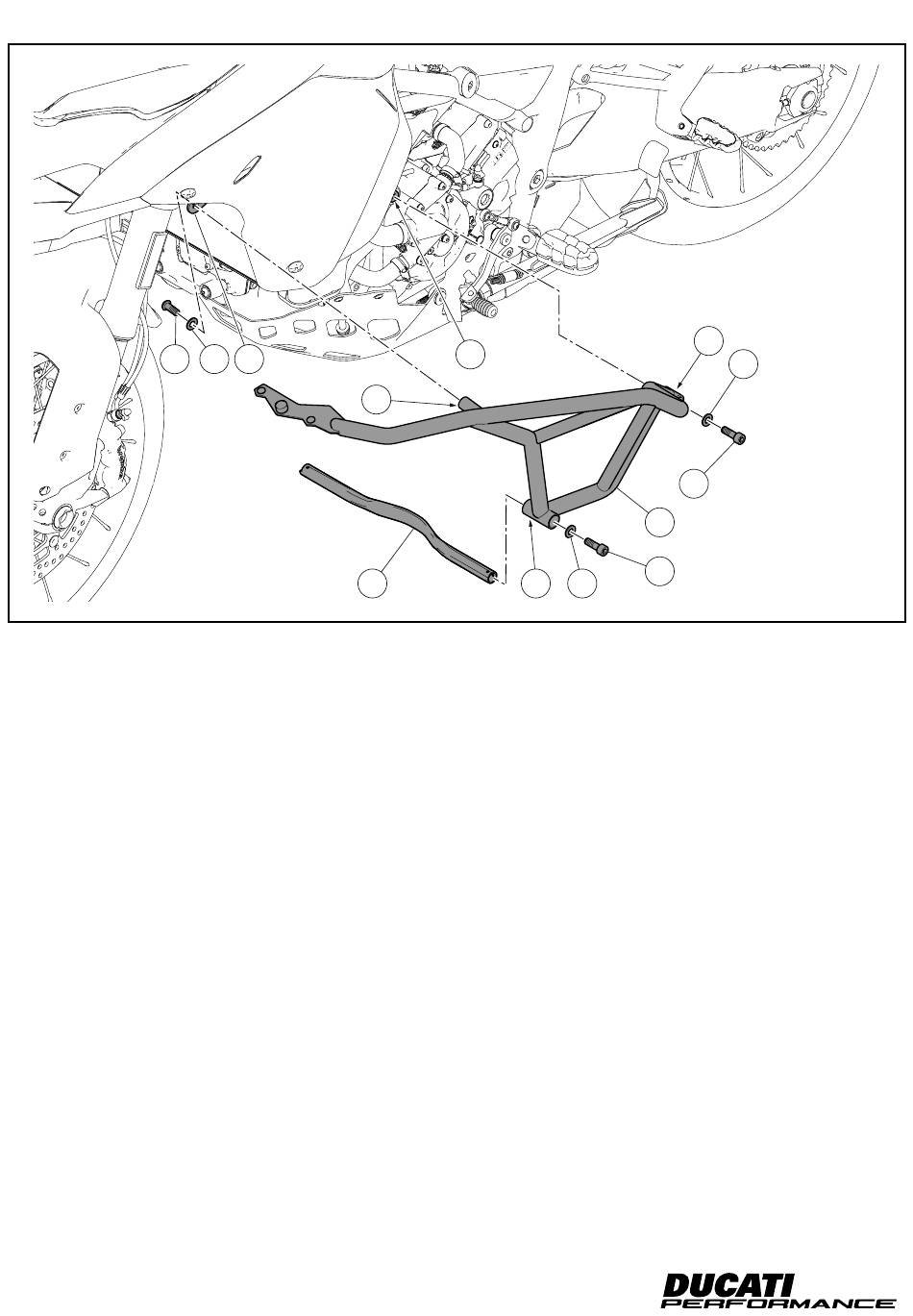

Montaje protecciones laterales
Introducir la arandela (18) en el tornillo (8). Aplicar Grasa SHELL
GADUS S2 V100 3 en la rosca del tornillo (8). Introducir el tornillo
(8) con arandela (18) en la conexión trasera (1B) en la protección la-
teral izquierda (1) e introducirlo en el tornillo especial (4). Introducir
la arandela (18) en el tornillo (11). Aplicar Grasa SHELL GADUS S2
V100 3 en la rosca del tornillo (11). Colocar la conexión superior (1A)
de la protección lateral izquierda (1) en el sostén izquierdo (5) e in-
troducir el tornillo (11) del lado interior. Introducir la arandela (18)
en el tornillo (8). Aplicar Grasa SHELL GADUS S2 V100 3 en la rosca
del tornillo (8). Introducir el travesaño inferior (3) en la conexión in-
ferior (1C) y en el lado puesto, introducir el tornillo (8).
29
18
5
1A
3
4
1C
18
サイドプロテクションの取り付け
ワッシャー (18) をスクリュー (8) に取り付けます。スクリュー
(8) のネジ山に SHELL GADUS S2 V100 3 を塗布します。ワッ
シャー (18) を取り付けたスクリュー (8) を左サイドプロテクシ
ョン (1) の後側の接続部 (1B) に挿入し、専用スクリュー (4) を
差し込みます。ワッシャー (18) をスクリュー (11) に取り付けま
す。スクリュー (11) のネジ山に SHELL GADUS S2 V100 3 を塗
布します。左サイドプロテクション (1) の上側の接続部 (1A) を
左ブラケット (5) に配置し、内側からスクリュー (11) を差し込
みます。ワッシャー (18) をスクリュー (8) に取り付けます。ス
クリュー (8) のネジ山に SHELL GADUS S2 V100 3 を塗布しま
す。ロアクロスバー (3) を下側の接続部 (1C) に挿入し、反対側
からスクリュー (8) を差し込みます。
ISTR 1011 / 00
1B
18
8
1
8
