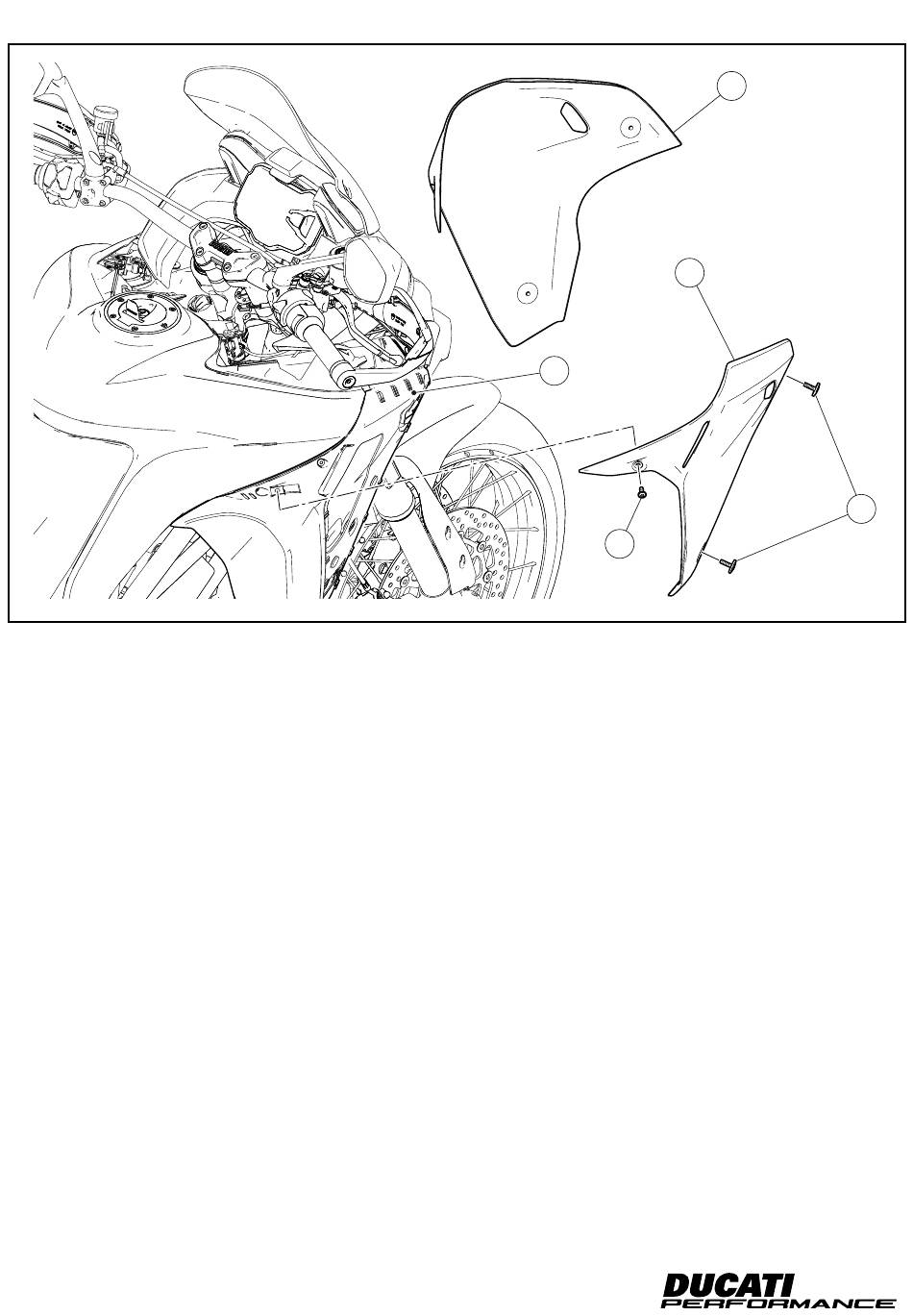

Desmontagem dos painéis laterais
Atuando no lado direito da moto, desatarraxe os 2 parafusos es-
peciais (Z2) e o parafuso (Z1) de fixação do painel lateral direito (Z)
na cobertura do depósito direita (D). Remova o painel direito (Z).
Repita a mesma operação para efetuar a desmontagem do painel
lateral esquerdo (O).
Reutilize todos os parafusos.
5
D
Z1
Side panel disassembly
Working on motorcycle right hand side, loosen no.2 special screws
(Z2) and screw (Z1) fastening RH side panel (Z) to RH tank cover
(D). Remove right panel (Z). Repeat the same procedure to remove
LH side panel (O).
Collect all nuts and bolts.
ISTR 1011 / 00
O
Z
Z2
