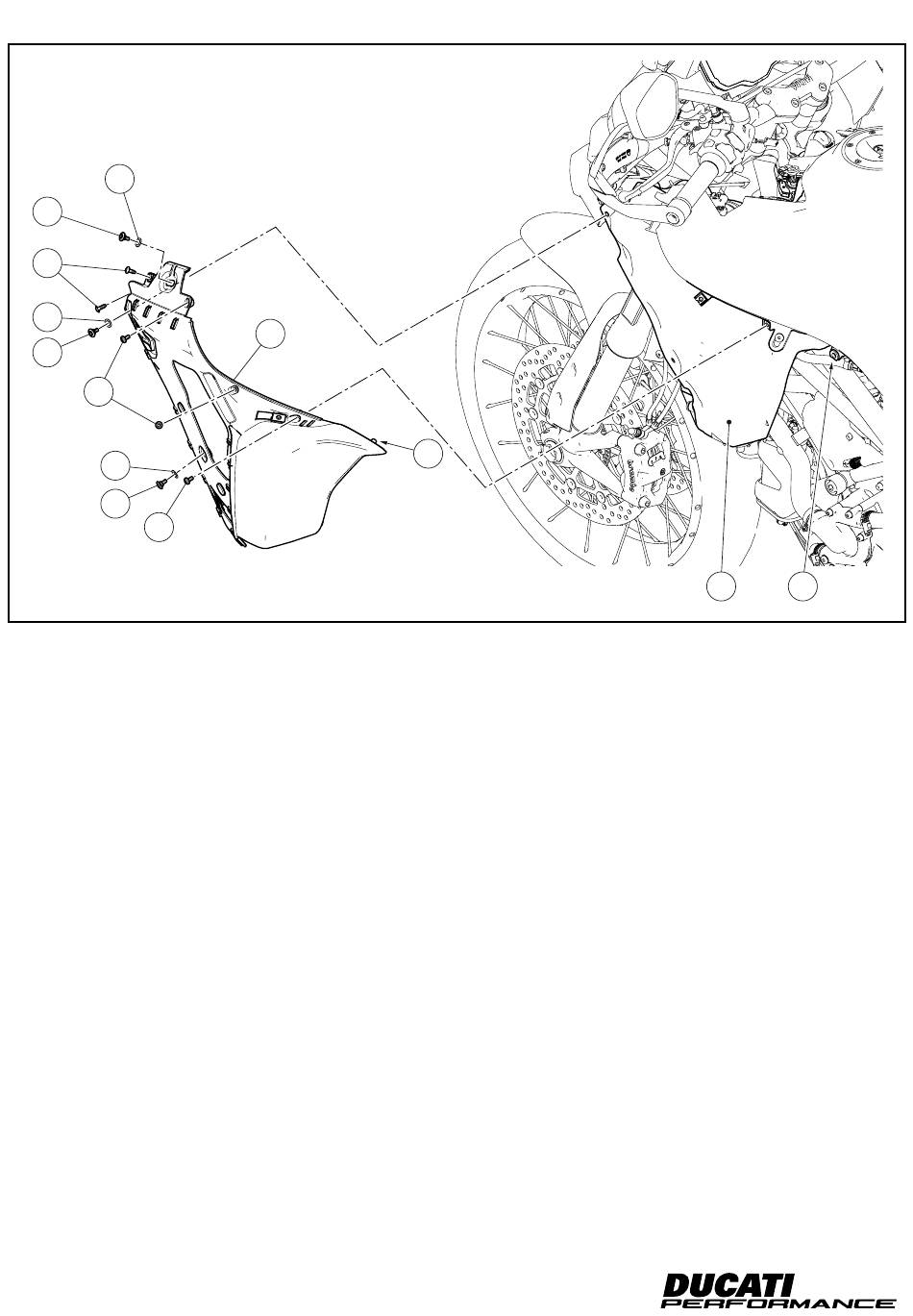

Dépose du cache latéral gauche réservoir
En intervenant du côté gauche du motocycle, desserrer les 3 vis
(F1) avec rondelles (F2), desserrer les 2 vis (F3) et les 3 vis (F4). Dé-
poser le cache réservoir gauche (F) du réservoir (E) en décrochant
le pivot (F5) du plot caoutchouc (E2). Récupérer toute la visserie.
7
F
F5
Abnahme der seitlichen linken Tankabdeckung
An der linken Seite des Motorrads die 3 Schrauben (F1) mit Unter-
legscheiben (F2), dann die 2 Schrauben (F3) und die 3 Schrauben
(F4) lösen. Die linke Tankabdeckung (F) nach dem Lösen des Stifts
(F5) aus dem Gummielement (E2) vom Tank (E) entfernen. Alle
Schrauben aufnehmen.
