Z1
S
Z2
S1
Smontaggio componenti originali

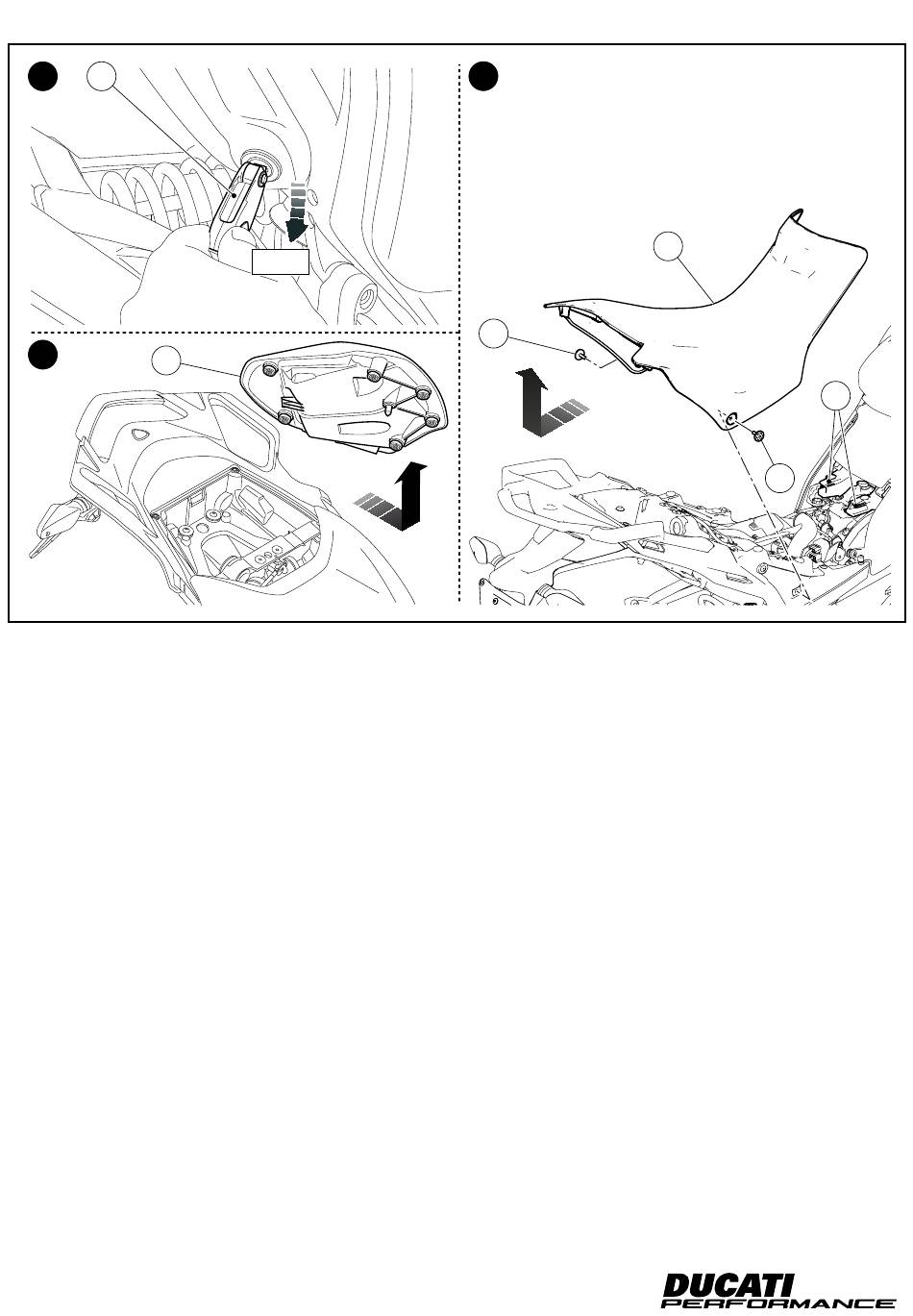

Smontaggio sella
Inserire la chiave (S) nella serratura sella e ruotarla in senso ora-
rio fino a sentire lo scatto del gancio, come indicato in figura (Z1).
Sfilare la sella passeggero (S1) dal fermo anteriore spingendola in
avanti e sollevarla fino ad estrarla, come indicato in figura (Z2). Svi-
tare le n.2 viti (S4) presenti ai lati della sella conducente (S2). Ri-
muovere la sella conducente (S2) dal veicolo tirandola all'indietro
per sfilarla dalle guide (S3) e sollevandola, come indicato in figura
(Z3).
3
OPEN
Z3
S4
Removing the original components
Removing the seat
Insert the key (S) into the seat lock and turn it clockwise until the
seat catch disengages with an audible click, as shown in the figure
(Z1). Remove passenger seat (S1) from the front retainer pushing it
forward and lifting it up until fully removed, as shown in the figure
(Z2). Loosen the no. 2 screws (S4) on rider seat (S2) sides. Remove
rider seat (S2) from vehicle pulling it backward to slide it out of the
guides (S3) and lifting it up, as shown in the figure (Z3).
ISTR 1011 / 00
S2
S3
S4
