A

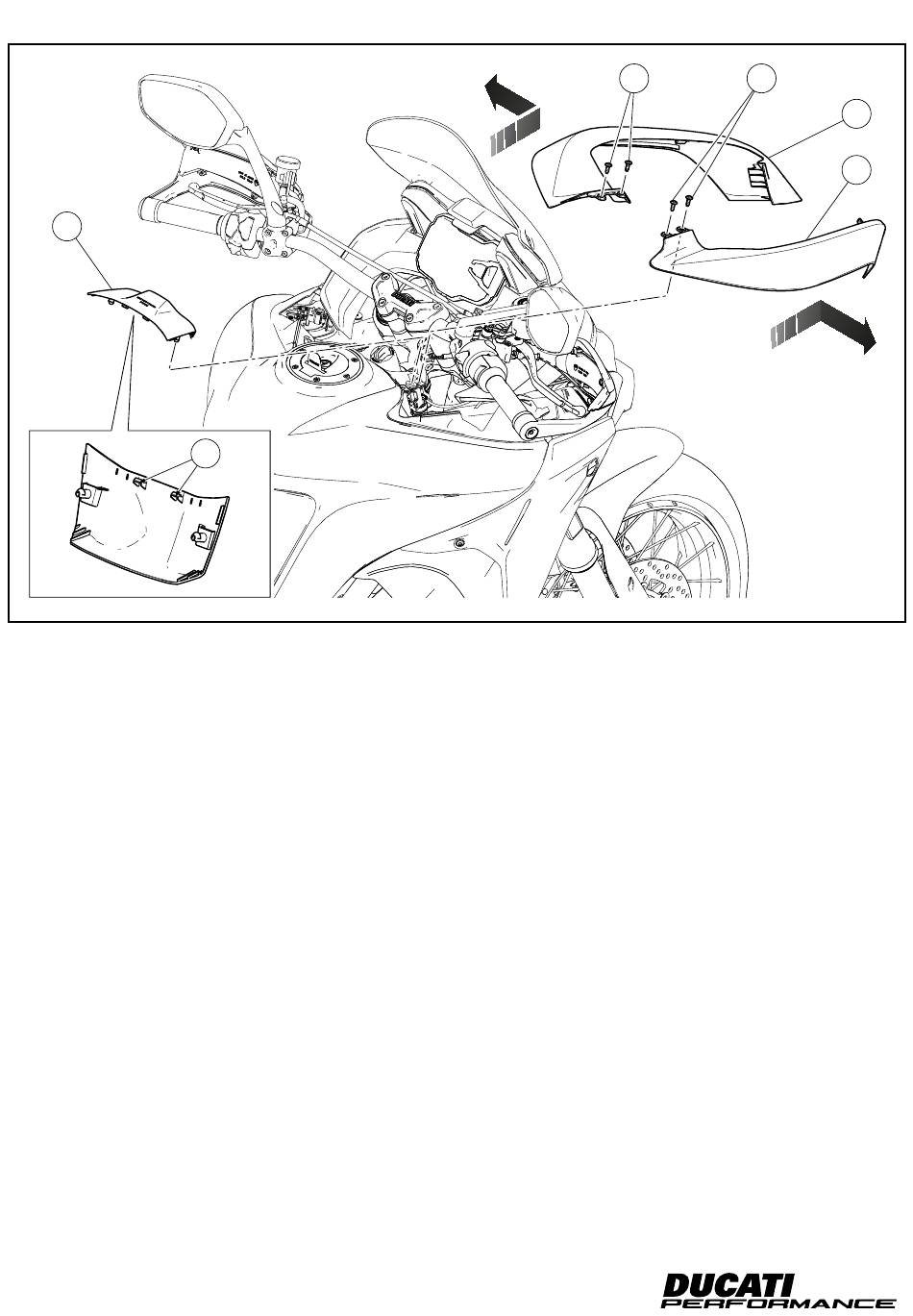

Desmontagem das condutas
Remova a cobertura Hands free (A) puxando-a para cima e desen-
gatando os dentes (A1). Desatarraxe os 2 parafusos (B1) e remova
a conduta direita (B), empurrando-a para a frente e, em seguida,
puxando-a na direção do operador. Desatarraxe os 2 parafusos (C1)
e remova a conduta esquerda (C), empurrando-a para a frente e,
em seguida, puxando-a na direção do operador.
4
4
A1
C1
Conveyor disassembly
Remove the Hands free cover (A) by pulling it upwards and releas-
ing teeth (A1). Loosen no. 2 screws (B1) and remove RH conveyor
(B) pushing it forward and then pulling it towards the operator.
Loosen no.2 screws (C1) and remove LH conveyor (C) pushing it
forward and then pulling it towards the operator.
ISTR 1011 / 00
B1
C
B
