E1

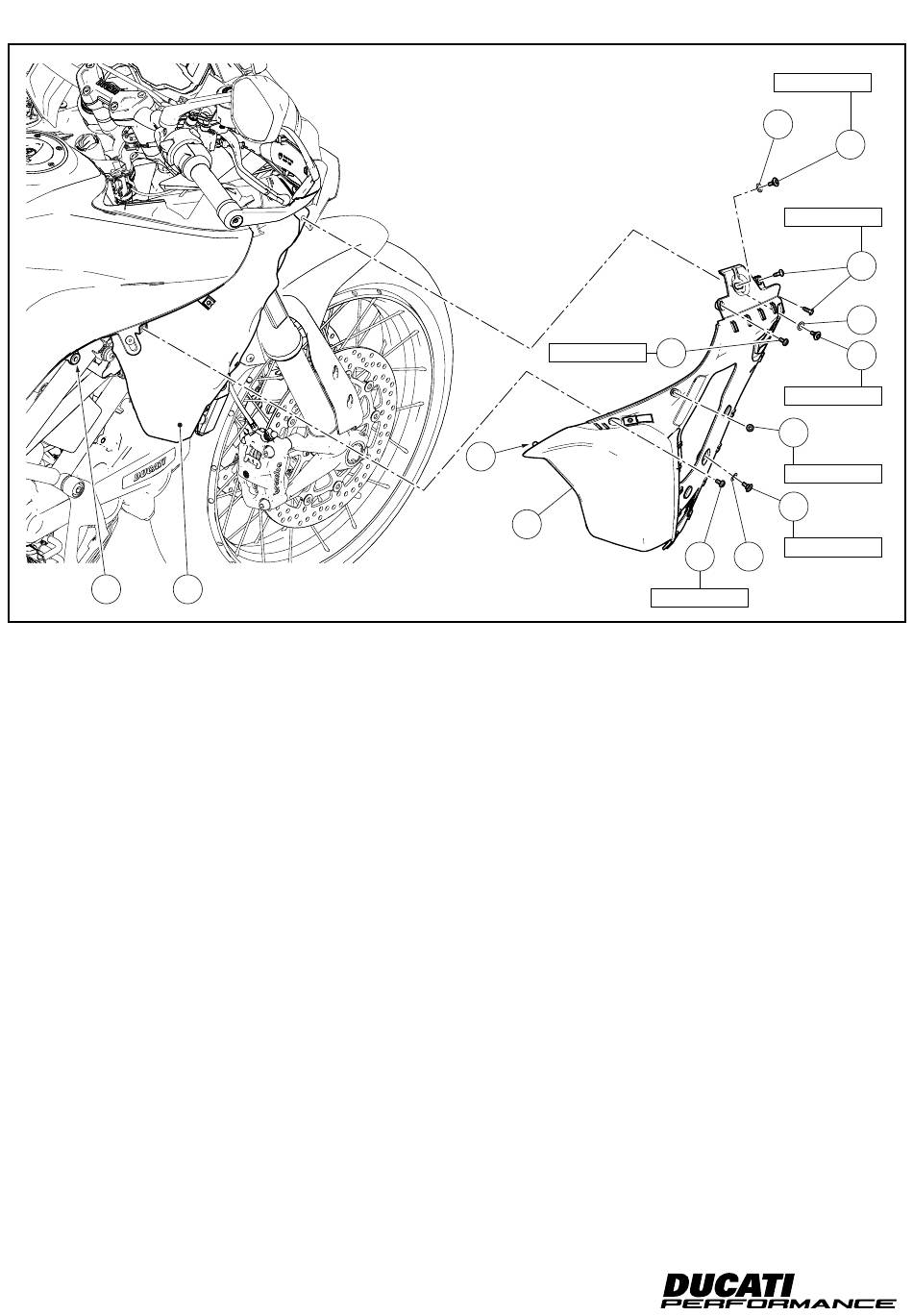

Repose des caches latéraux réservoir
Insérer les 3 rondelles (D2) sur les 3 vis (D1). Positionner le cache
réservoir droit (D) sur le réservoir (E) en insérant son pivot (D5)
dans le plot antivibratoire (E1) et le fixer en présentant les 3 vis (D1)
comme la figure le montre. Serrer les 3 vis (D1) au couple prescrit.
Présenter les 3 vis (D4) et les 2 vis (D3) dans les positions indiquées
et les serrer au couple prescrit. Répéter la même opération pour la
repose du cache réservoir gauche.
24
24
E
2 Nm ± 10%
D5
D
Montage der seitlichen Tankabdeckungen
Die 3 Unterlegscheiben (D2) auf die 3 Schrauben (D1) fügen. Die
rechte Tankabdeckung (D) am Tank (E) anordnen, dazu den Stift
(D5) in den Schwingungsdämpfergummi (E1) einfügen und durch
Ansetzen der 3 Schrauben (D1) in den abgebildeten Positionen
fixieren. Die 3 Schrauben (D1) mit dem angegebenen Anzugmo-
ment anziehen. Die 3 Schrauben (D4) und die 2 Schrauben (D3) in
den dargestellten Positionen ansetzen und mit dem angegebenen
Anzugsmoment anziehen. Das gleiche Verfahren für die erneute
Montage der linken Tankabdeckung wiederholen.
ISTR 1011 / 00
4 Nm ± 10%
D2
2 Nm ± 10%
D4
4 Nm ± 10%
D4
2 Nm ± 10%
D1
4 Nm ± 10%
D4
D2
2 Nm ± 10%
D1
D3
D2
D1
