4 Kabelanschluss

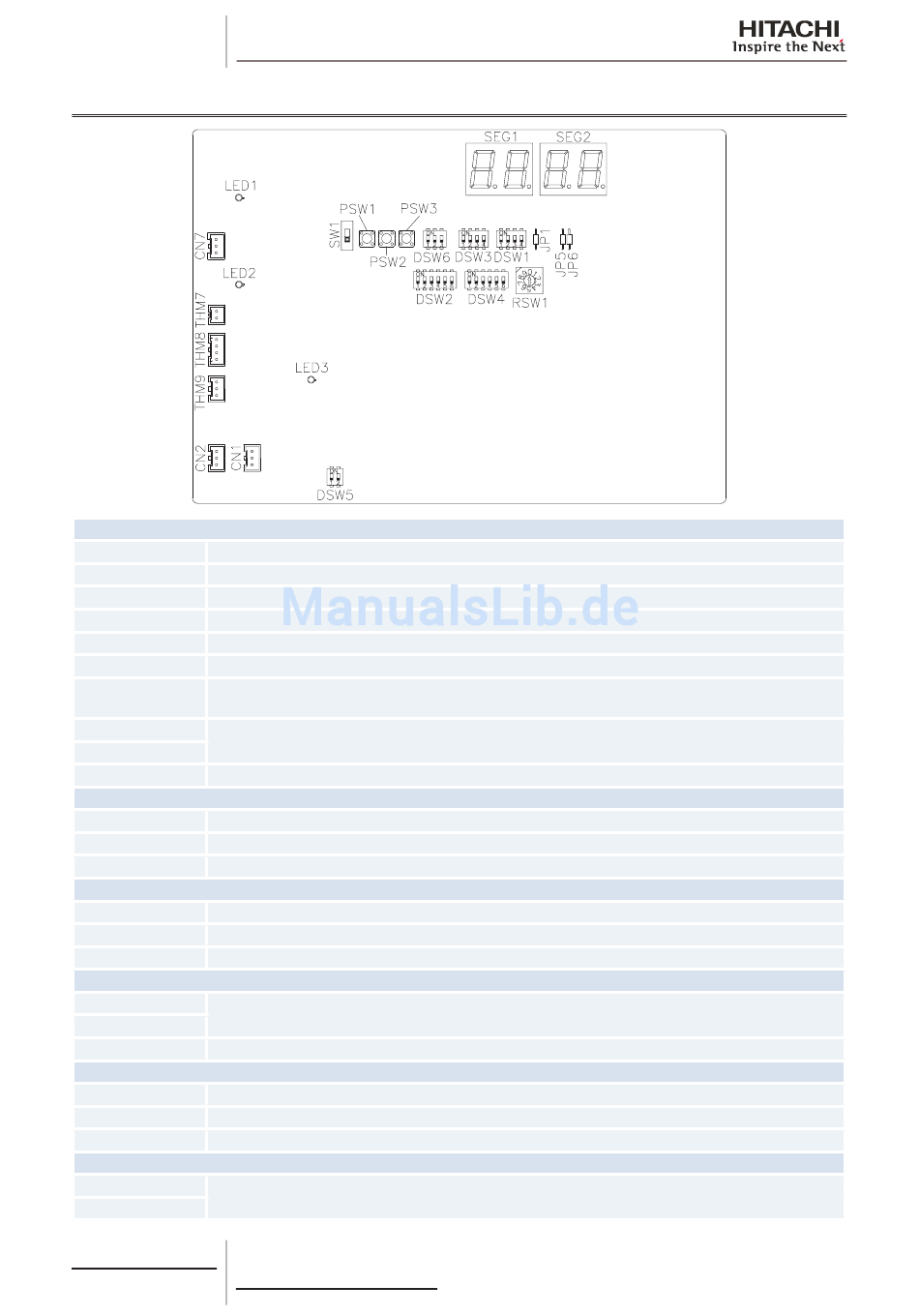

4.3 Leiterplatte (PCB)

DSW1 Testlauf
DSW2 Optionale Funktionseinstellung
DSW3 Leistungseinstellungen
DSW4 & RSW1 Einstellung der Kältemittelkreislaufnummer
DSW5 Übertragungseinstellung des Endklemmenwiderstands
DSW6 Andere Einstellungen
Der manuelle Entfrostungsbetriebschalter
PSW1
Der Entfrostungsbetrieb kann unter dem manuellen Entfrostungsbereich von Hand eingestellt werden.
PSW2
Verfügbare optionale Funktion
Einstellungen können über die 7-Segmentanzeige gewählt werden.
PSW3
SW1 Übertragungsumschaltung
JP1 Festeinstellung Kühlbetrieb
JP5 Alternatives Entfrosten
JP6 Hochdrucksteuerung basierend auf R407C Rohre.
LED1 (rot) Übertragungsstatus zwischen dem Innengerät und dem RCS.
LED2 (gelb) Übertragungsstatus zwischen dem Innengerät und dem Außengerät.
LED3 (gelb) Stromversorgung der PCB.
CN1
Optionale Eingangssignaleinstellung
CN2
CN7 Optionale Ausgangssignaleinstellung
THM7 Thermistor für Außenlufttemperatur
THM8 Thermistor Verdampferleitungstemperatur
THM9 Thermistor für Kompressor-Abgastemperatur
SEG1
7-Segment-Anzeige
SEG2
64
SMDE0068 rev.1 - 10/2012
Schalterbezeichnung
Jumper-Anzeige
LED-Anzeige
Anzeige des Anschlusses
Thermistoranzeige
7-Segment-Anzeige
