11 Fehlerbehebung

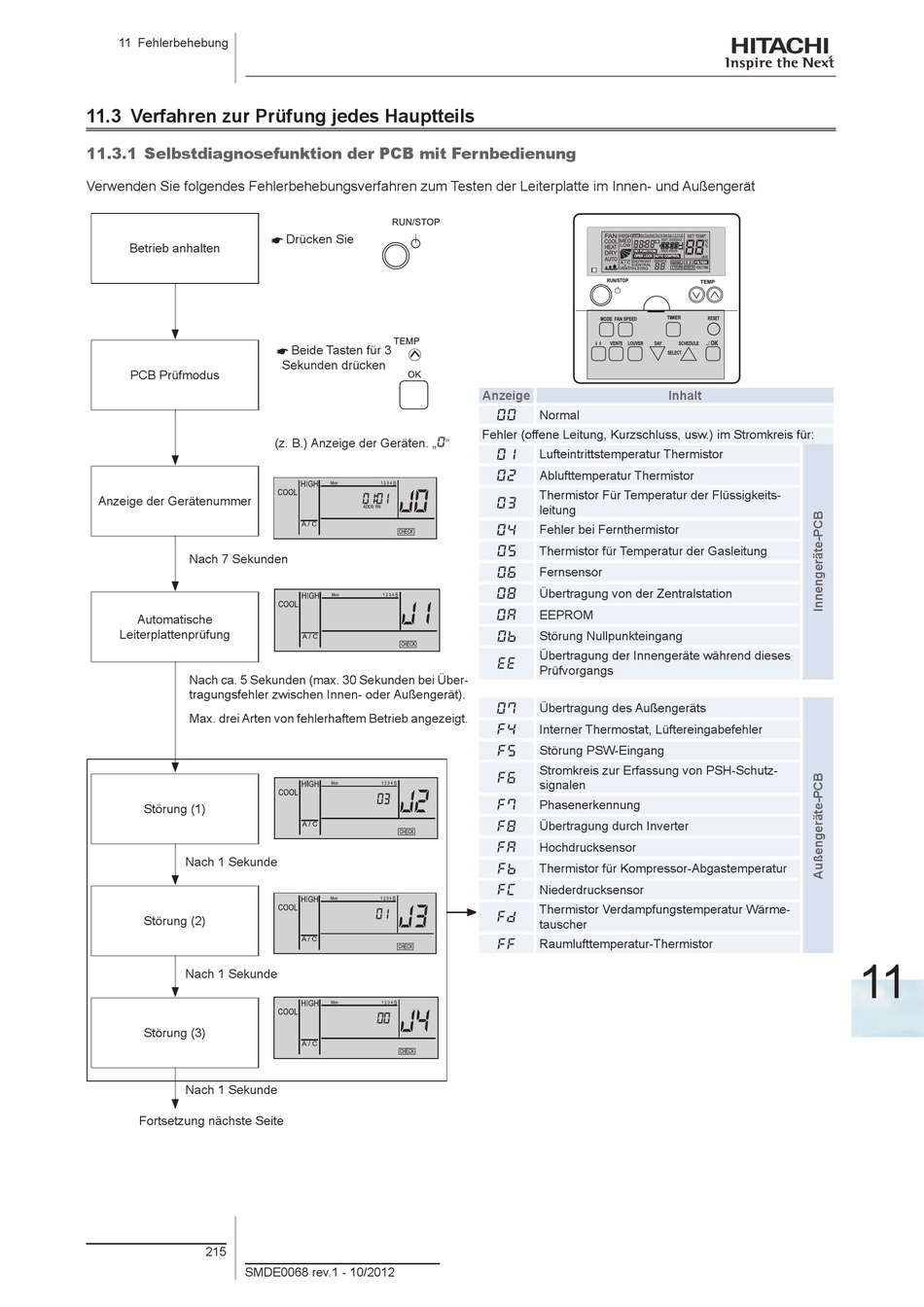

11.3 Verfahren zur Prüfung jedes Hauptteils

11.3.1 Selbstdiagnosefunktion der PCB mit Fernbedienung

Verwenden Sie folgendes Fehlerbehebungsverfahren zum Testen der Leiterplatte im Innen- und Außengerät
Betrieb anhalten
PCB Prüfmodus
Anzeige der Gerätenummer
Nach 7 Sekunden
Automatische
Leiterplattenprüfung
Nach ca. 5 Sekunden (max. 30 Sekunden bei Über-
tragungsfehler zwischen Innen- oder Außengerät).
Max. drei Arten von fehlerhaftem Betrieb angezeigt.
Störung (1)
Nach 1 Sekunde
Störung (2)
Nach 1 Sekunde
Störung (3)
Nach 1 Sekunde
Fortsetzung nächste Seite
215
SMDE0068 rev.1 - 10/2012
Drücken Sie
Beide Tasten für 3
Sekunden drücken
(z. B.) Anzeige der Geräten. „0"
Anzeige
Normal
00
Fehler (offene Leitung, Kurzschluss, usw.) im Stromkreis für:
Lufteintrittstemperatur Thermistor
0
Ablufttemperatur Thermistor
0
Thermistor Für Temperatur der Flüssigkeits-
03
leitung
Fehler bei Fernthermistor
0
Thermistor für Temperatur der Gasleitung
0
Fernsensor
0
Übertragung von der Zentralstation
0
EEPROM
0A
Störung Nullpunkteingang
b
Übertragung der Innengeräte während dieses
EE
Prüfvorgangs
Übertragung des Außengeräts
0
Interner Thermostat, Lüftereingabefehler
F
Störung PSW-Eingang
F
Stromkreis zur Erfassung von PSH-Schutz-
F
signalen
Phasenerkennung
F
Übertragung durch Inverter
F
Hochdrucksensor
FA
Thermistor für Kompressor-Abgastemperatur
Fb
Niederdrucksensor
FC
Thermistor Verdampfungstemperatur Wärme-
Fd
tauscher
Raumlufttemperatur-Thermistor
FF
