3 Rohrleitungen und
Kältemittelmenge


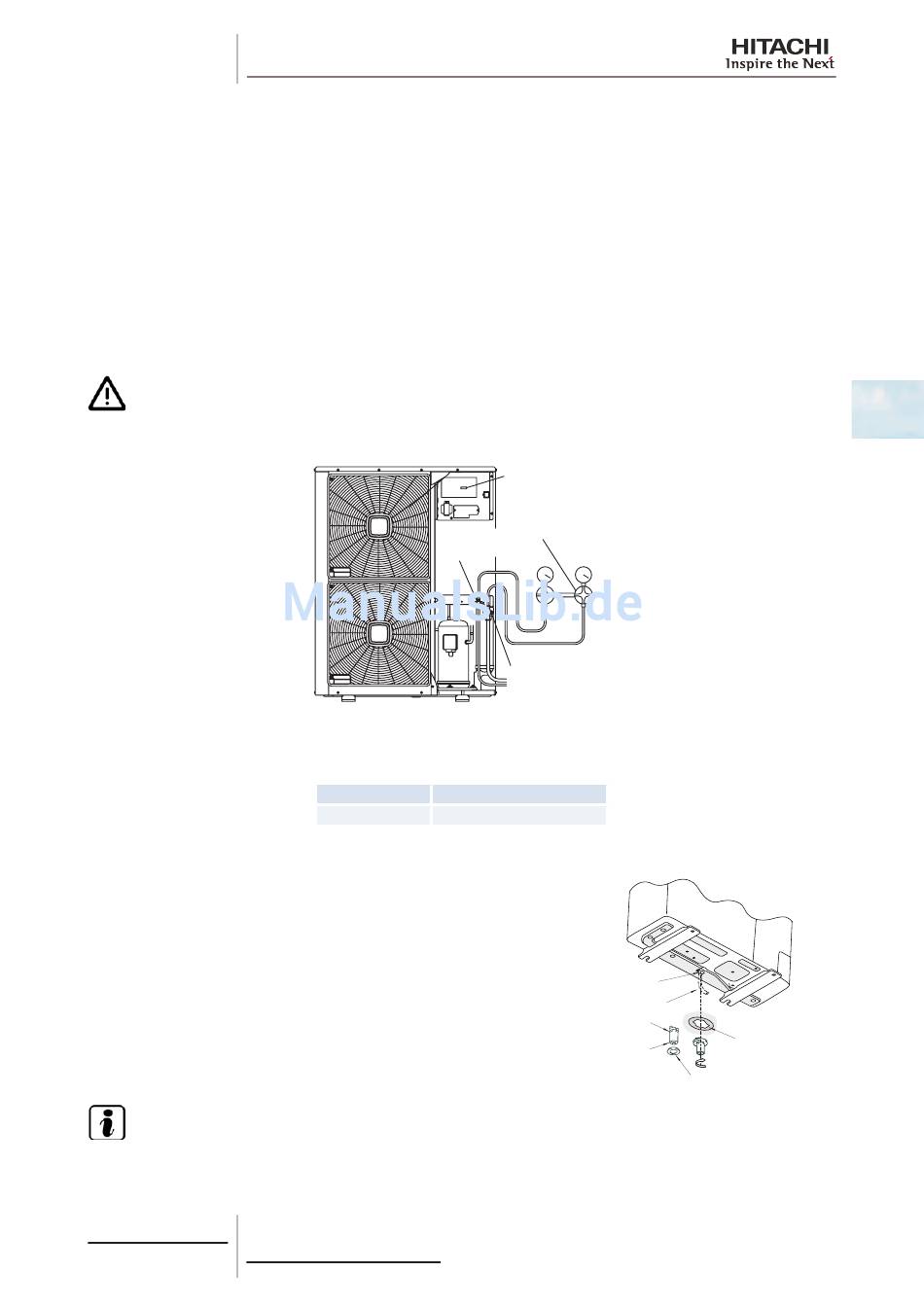

Abpumpen des Kältemittels
Sollte es beim Auswechseln eines Innen- bzw. Außengeräts erforderlich sein, das Kältemittel im Außengerät zu sammeln,
gehen Sie dabei folgendermaßen vor:
1 Schließen Sie die Verteilerarmatur an das Gasabsperrventil und an das Flüssigkeitsabsperrventil an.
2 Strom einschalten
3 Stellen Sie den DSW1-1 Pin der Außengeräte-PCB auf "ON" (Kühlbetrieb). Das Flüssigkeitsabsperrventil schließen
und das Kältemittel auffangen.
4 Wenn der Druck auf der Niedrigdruckseite (Gasabsperrventil) -0,01 MPa (-75 mmHG) anzeigt, leiten Sie umgehend
folgende Schritte sein.
- Das Gasabsperrventil schließen.
- Stellen Sie den DSW1-1 Pin auf "OFF" (zur Unterbrechung des Gerätebetriebs).
5 Schalten Sie den Strom AUS.
V O R S I C H T
Messen Sie den Niedrigdruck mit dem Druckmesser und achten Sie darauf, dass er nicht unter -0,01 MPa sinkt. Falls der
Druck unter -0,01 MPa sinkt, ist der Kompressor möglicherweise defekt.

Abflussstutzen
Wird die Platte des Außengeräts vorübergehend als Abflussaufnahme verwendet und das Abwasser abgeleitet, wird an
diesen Abflussstutzen die Abflussleitung angeschlossen.
Anschließen
1 Setzen Sie die Gummikappe auf den Abflussstutzen bis zu den ex-
trudierten Teilen auf.
2 Setzen Sie den Stutzen in die Gerätegrundplatte ein, und drehen
Sie ihn etwa 40º entgegen dem Uhrzeigersinn.
3 Die Größe des Abflussstutzens beträgt 26 mm (AD).
4 Ein Abflussrohr ist im Lieferumfang nicht enthalten.
H I N W E I S
Verwenden Sie diesen Abflussstutzen nicht in einer kalten Umgebung, da das Abwasser gefrieren kann. Mit diesem
Abflussstutzen kann nicht das gesamte Abwasser aufgefangen werden. Ist das Auffangen des gesamten Abwassers erfor-
derlich, dann stellen Sie eine Abflusswanne bereit, die größer als das Gerät ist, und bauen Sie diese einschließlich eines
Abflusses unter dem Gerät ein.
