2 Geräteinstallation

2.5 Optionale Teile und Installation



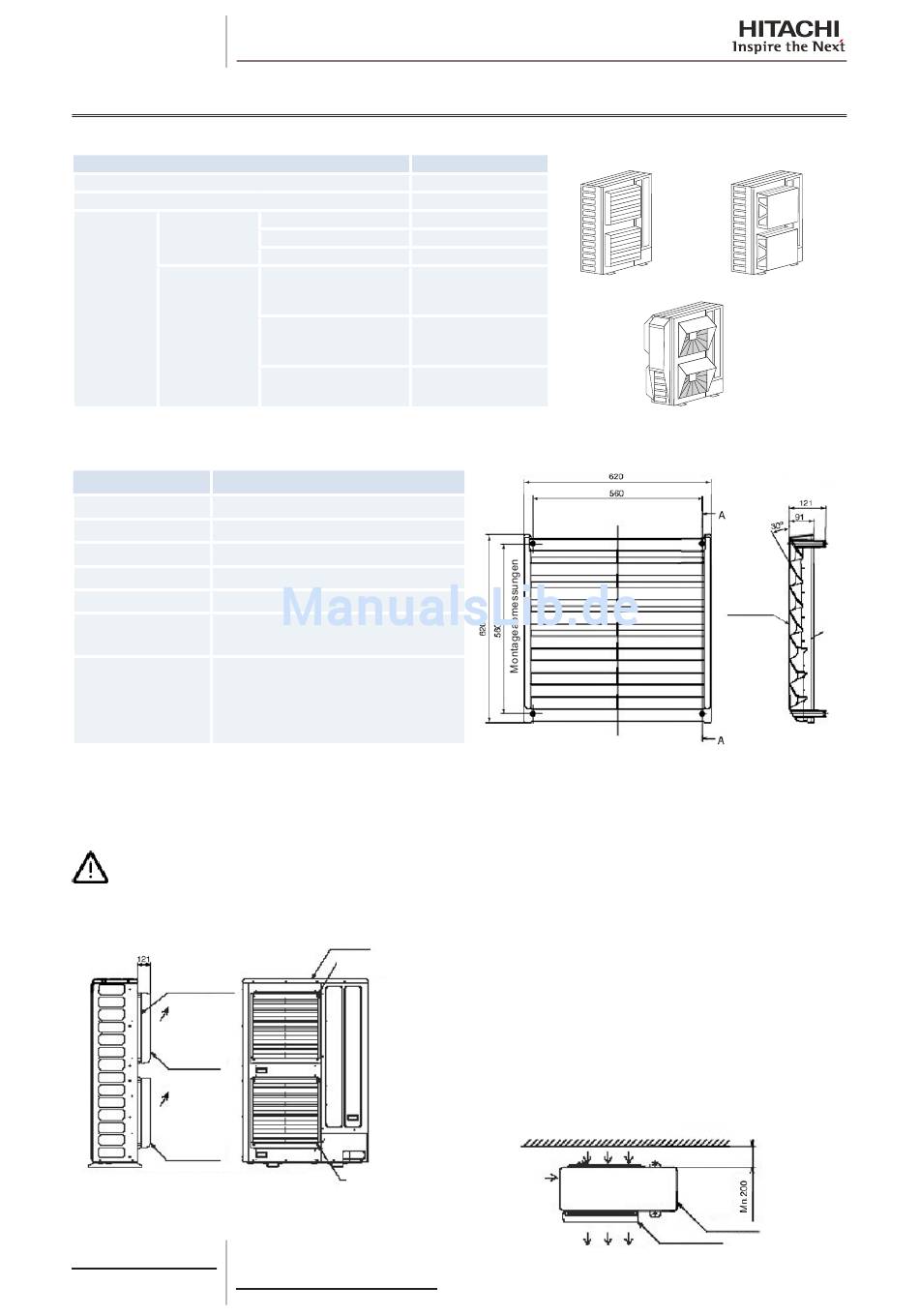

Luftstromführung, Windschutz und Schneeschutzhaube
Optionselemente
Luftstromführung
Windschutz
Zinkplatte
Schnee-
schutzhaube
Rostfreie Platte
(NSSC 180)
Luftstromführung
- Spezifikationen
Modell
Menge
Luftauslassrichtung
Material
Farbe
Gewicht
Befestigungsschraube x 4 [M5 (SUS) x 20]
Zubehör
"Windschutz" oder "Schneeschutzhaube"
Einbaubeschränkung
(Installation mit "Schutzgitter" ist möglich.)
- Beispiel für das Anbringen der Luftstromführung
Š Befestigen Sie die Luftstromführung mit vier (4) Schrauben (mitgeliefert) am Luftauslassgitter.
Š Am Gitter gibt es an 4 Positionen Bohrungen zur Befestigung. (Anzugsdrehmoment von 2,4-3,1 Nm)
Š Entfernen Sie bei der Installation der Luftstromführung nicht das Luftauslassgitter.
V O R S I C H T
Wenn die Luftstromführung ohne Luftauslassgitter installiert wird, besteht aufgrund der Lüfterdrehung Verletzungsgefahr.
- Installation von zwei Luftstromführungen
Luftauslassgitter
Luftstrom
Luftstrom-
führung (*)
Luftstrom
Luftstromführung (*)
(*) Die Luftstromrichtung beider Führungen sollte identisch sein.
32
SMDE0068 rev.1 - 10/2012
Luftauslass
Rückseitiger Lufteinlass
Seitlicher Lufteinlass
Luftauslass
Rückseitiger Lufteinlass
Seitlicher Lufteinlass
AG-335A
2 pro Gerät
Oben (unten), links und rechts
Wetterfestes Polypropylenharz
Grau
1,9 kg
Installationsanleitung
kann nicht mit Luftstromführung
installiert werden.
Außengerät
M5 Befestigungs-
schraube x 4
(Zubehör)
M5 Befestigungs-
schraube x 4
(Zubehör)
Luftstromführung
Modell
AG-335A x 2
WSP-335A x 2
ASG-NP335F x 2
ASG-NP280B
ASG-NP280L
ASG-NP335FS2 x 2
ASG-NP280BS2
ASG-NP280LS2
Montageabmessungen
- Wartungsfreiraum (bei Luftauslass nach oben)
Š Im Falle eines rechts- und linksseitigen Luftauslasses
muss genügend Raum zum Auslassen der Abluft vor-
handen sein.
Š Ein nach unten gerichteter Auslass der Abluft ist
ebenfalls verfügbar. Installieren Sie die Grundplatte in
diesem Fall unter dem Gerät, damit genügend Raum
für den Luftauslass vorhanden ist.
Š Bei der Installation von mehreren Geräten in Reihe,
sollte die Abluft nach oben ausgelassen werden.
Durchlassseite
Schneeschutzhaube
Windschutz
Ansicht von Seite A
Luftstrom-
führung
Außengerät
Luftstromführung
