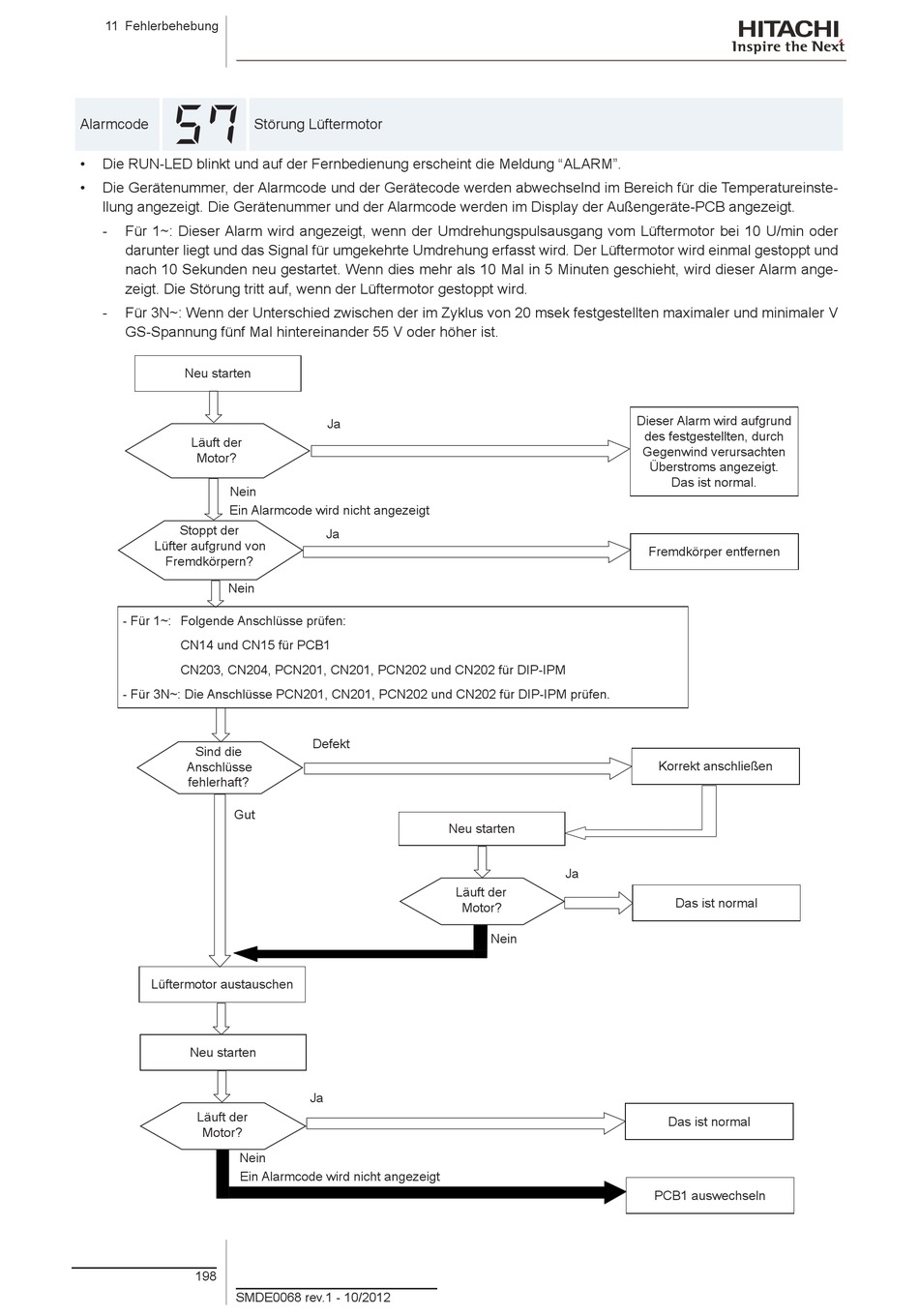

11 Fehlerbehebung

Alarmcode
• Die RUN-LED blinkt und auf der Fernbedienung erscheint die Meldung "ALARM".
• Die Gerätenummer, der Alarmcode und der Gerätecode werden abwechselnd im Bereich für die Temperatureinste-
llung angezeigt. Die Gerätenummer und der Alarmcode werden im Display der Außengeräte-PCB angezeigt.
Für 1~: Dieser Alarm wird angezeigt, wenn der Umdrehungspulsausgang vom Lüftermotor bei 10 U/min oder
-
darunter liegt und das Signal für umgekehrte Umdrehung erfasst wird. Der Lüftermotor wird einmal gestoppt und
nach 10 Sekunden neu gestartet. Wenn dies mehr als 10 Mal in 5 Minuten geschieht, wird dieser Alarm ange-
zeigt. Die Störung tritt auf, wenn der Lüftermotor gestoppt wird.
- Für 3N~: Wenn der Unterschied zwischen der im Zyklus von 20 msek festgestellten maximaler und minimaler V
GS-Spannung fünf Mal hintereinander 55 V oder höher ist.
Neu starten
Läuft der
Motor?
Nein
Ein Alarmcode wird nicht angezeigt
Stoppt der
Lüfter aufgrund von
Fremdkörpern?
Nein
- Für 1~: Folgende Anschlüsse prüfen:
CN14 und CN15 für PCB1
CN203, CN204, PCN201, CN201, PCN202 und CN202 für DIP-IPM
- Für 3N~: Die Anschlüsse PCN201, CN201, PCN202 und CN202 für DIP-IPM prüfen.
Sind die
Anschlüsse
fehlerhaft?
Gut
Lüftermotor austauschen
Neu starten
Läuft der
Motor?
Nein
Ein Alarmcode wird nicht angezeigt
198
SMDE0068 rev.1 - 10/2012
Störung Lüftermotor
Ja
Ja
Defekt
Ja
Neu starten
Ja
Läuft der
Motor?
Nein
Dieser Alarm wird aufgrund
des festgestellten, durch
Gegenwind verursachten
Überstroms angezeigt.
Das ist normal.
Fremdkörper entfernen
Korrekt anschließen
Das ist normal
Das ist normal
PCB1 auswechseln
