5 Steuersystem

5.2 Leiterplatte

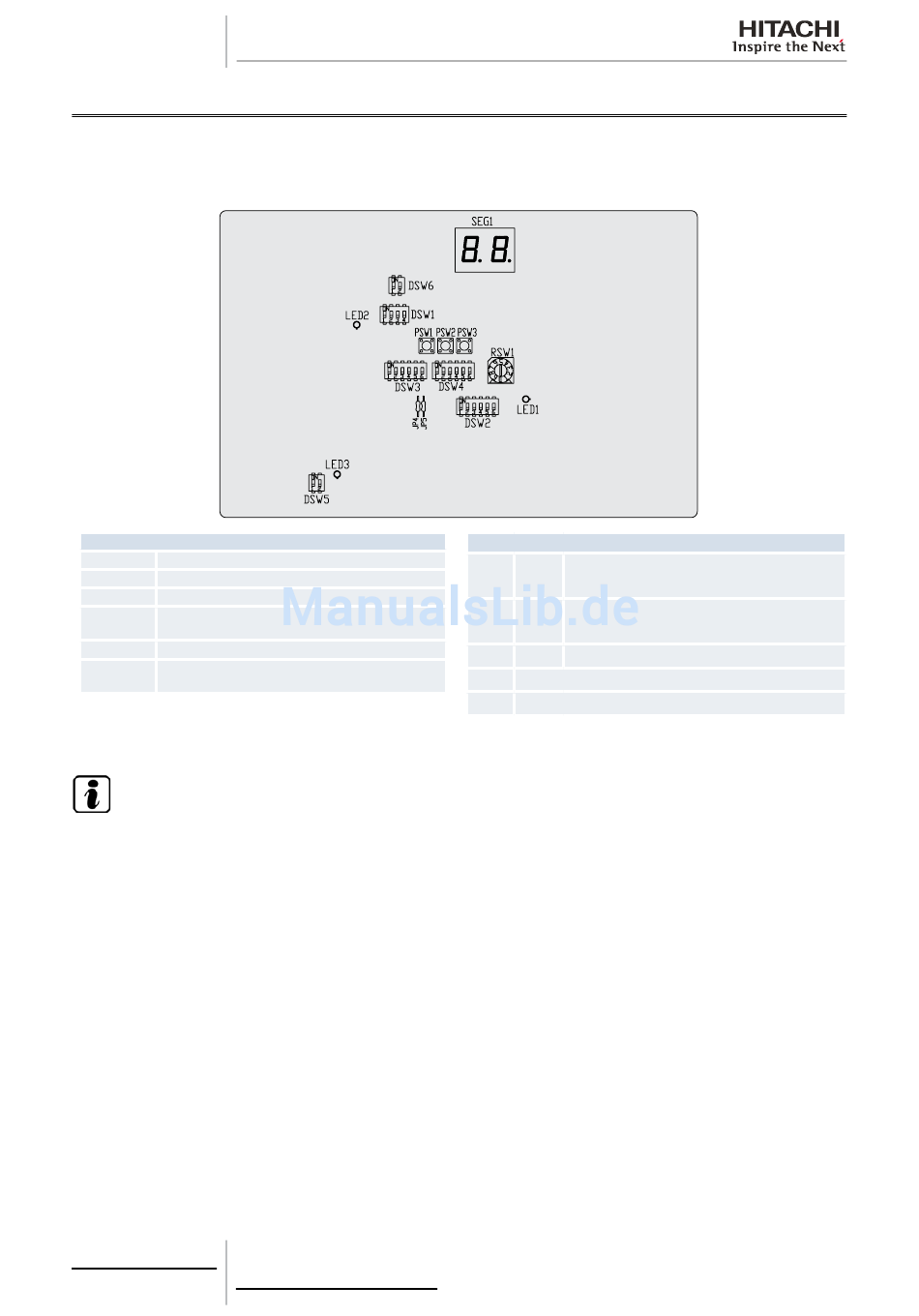

Technische Zeichnung der PCB

Die PCB im Außengerät ist mit 6 verschiedenen DIP-Schaltern, einem Drehschalter und drei Druckschaltern ausgestattet.
Sie sind folgendermaßen angeordnet:

Schalterbezeichnung

DSW1 Testlauf
DSW2 Leitungslänge / Funktionsauswahl
DSW3 Leistungseinstellungen
DSW4 &
Einstellung der Kältemittelkreislaufnummer
RSW1
DSW5 Einstellung des Endklemmenwiderstands
Einstellung des Steuerbetriebs und der
DSW6
Stromversorgung des Innengeräts
H I N W E I S
Vor der Einstellung von Dip-Schaltern muss die Stromversorgung ausgeschaltet werden. Werden die Schalter bei
eingeschalteter Stromversorgung eingestellt, sind diese Einstellungen ungültig.
60
SMDE0058 rev.0 - 04/2012
LED- und Jumper-Anzeige
Diese LED signalisiert den Übertragungsstatus
LED1 Rot
zwischen Innengerät und RCS
Diese LED signalisiert den Übertragungsstatus
LED2 Gelb
zwischen Innen- und Außengerät
LED3 Grün Stromversorgung der PCB
JP4 Festeinstellung Kühlbetrieb
JP5 Alternativer Entfrosterbetrieb
