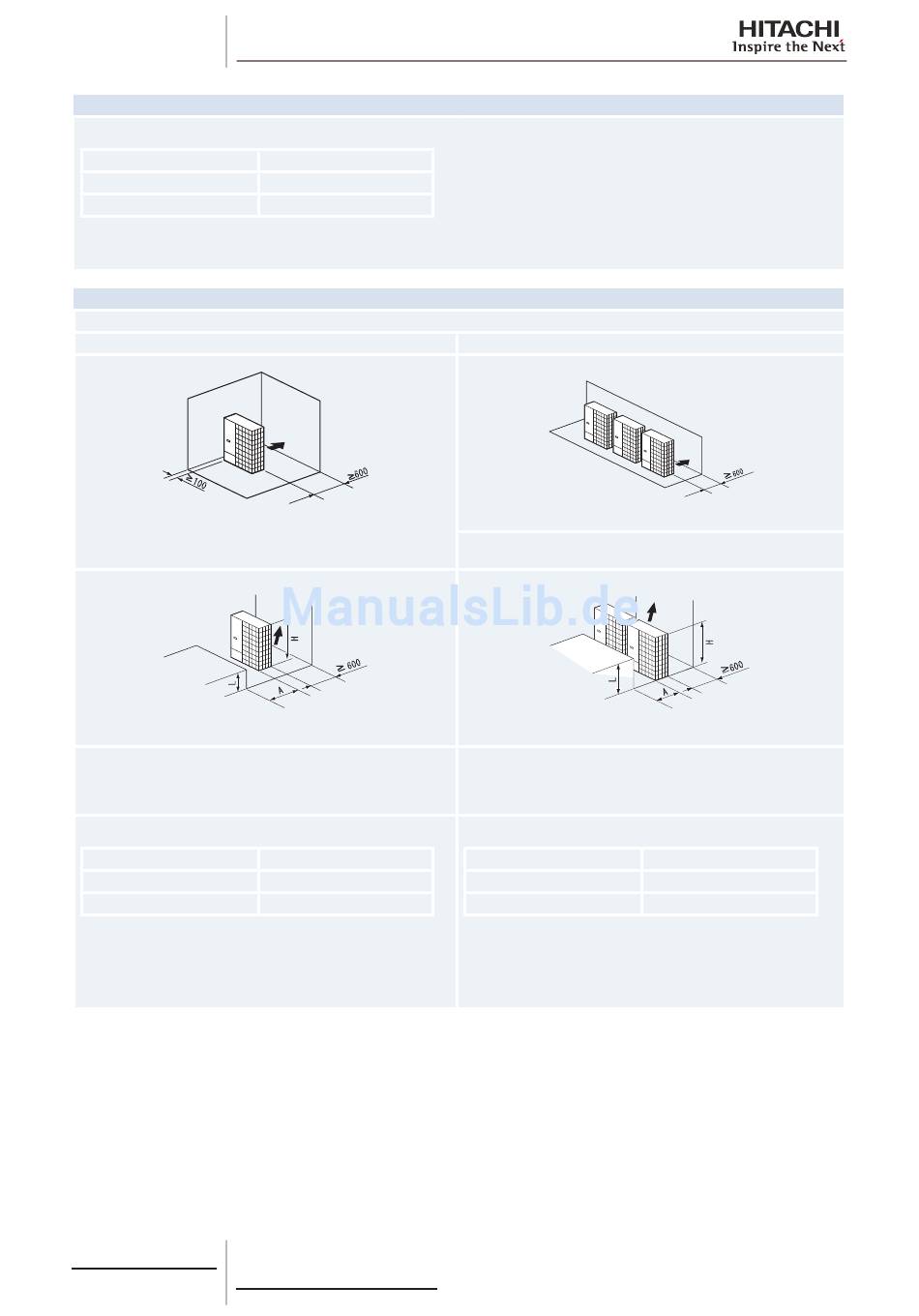

2 Geräteinstallation
Die Länge A ist wie in der folgenden Tabelle gezeigt:
L
0 < L ≤ 1/2H
1/2H < L≤ H
Sichern Sie die korrekte Lüfterbewegungsrichtung Lassen Sie einen Abstand von 100 mm zwischen den Geräten. Lassen Sie die
rechten und linken Seiten offen. Die Serien-Installation lässt bis zu zwei Geräte zu.
Einfachinstallation
Sichern Sie die korrekte Lüfterbewegungsrichtung Lassen Sie
die rechten und linken Seiten offen.
Die Länge A ist wie in der folgenden Tabelle gezeigt:
L
0 < L ≤ 1/2H
1/2H < L≤ H
Wenn L > H ist verwenden Sie für das Aussengerät eine Grund-
platte, um L ≤ H zu machen.
In der Nähe der Grundplatte darf kein Luftauslass vorbeigeleitet
werden.
26
SMDE0068 rev.1 - 10/2012
Blockiert in der Einlassseite
A
600 oder mehr
1200 oder mehr
Auslassseite blockiert
Obere Seite offen
Lassen Sie einen Abstand von 100 mm zwischen den Geräten.
einen Abstand von 100 mm zwischen den Geräten. Die Serien-
Installation lässt bis zu zwei Geräte zu. Lassen Sie die rechten
Die Länge A ist wie in der folgenden Tabelle gezeigt:
A
≤ 200
≤ 300
Wenn L > H ist verwenden Sie für das Aussengerät eine Grund-
platte, um L ≤ H zu machen.
In der Nähe der Grundplatte darf kein Luftauslass vorbeigeleitet
werden.
Mehrfach-Installation (zwei oder mehr Geräte)
Rechte und linke Seiten müssen offen sein.
Sichern Sie die korrekte Lüfterbewegungsrichtung Lassen Sie
und linken Seiten offen.
L
0 < L ≤ 1/2H
1/2H < L≤ H
A
≤ 250
≤ 350
