10 Wartung

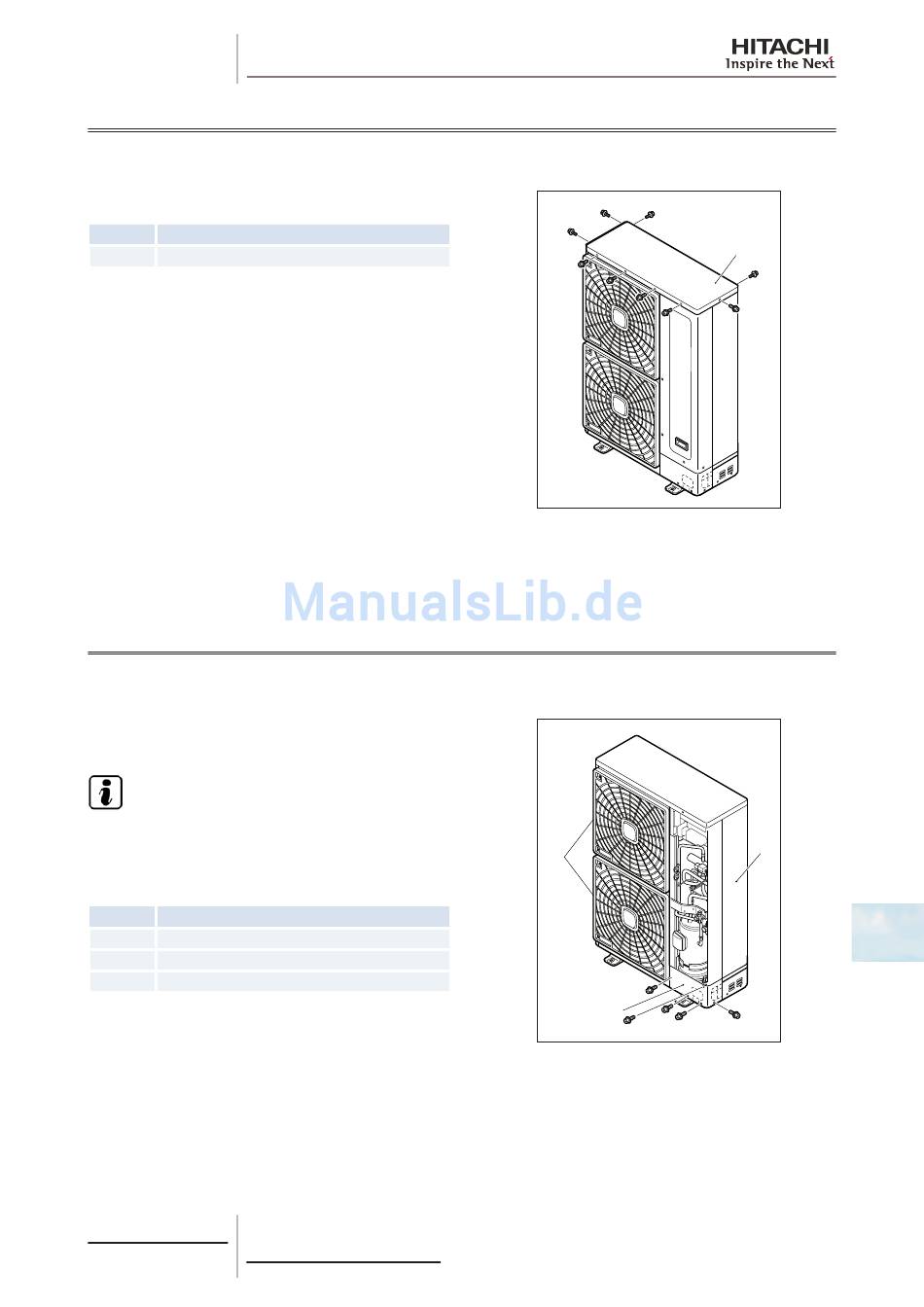

10.3 Abnehmen der oberen Abdeckung

Entfernen Sie alle Schrauben, mit denen die obere Abdec-
kung an Vorder- und Rückseite des Geräts befestigt ist.
Heben Sie die obere Abdeckung nach oben.
Nr.
1 Obere Abdeckung
10.4 Abnehmen des unteren Teils der Wartungsklappe und der rückseitigen
Abdeckung
Entfernen Sie die fünf (5) Schrauben, mit denen der untere
Teil der Wartungsklappe befestigt ist und entfernen Sie die-
se Klappe, indem Sie sie nach vorn ziehen. Entfernen Sie
die obere Abdeckung, wie im Abschnitt „Ausbau der oberen
Abdeckung" dieses Kapitels beschrieben wird.
H I N W E I S
Die Länge der Befestigungsschrauben für den Außentem-
peraturthermistor variiert aus Gründen der Qualitätskontro-
lle von der Länge der anderen Schrauben des Geräts.
Nr.
1 Rückseitige Abdeckung
2 Schrauben
3 Der untere Teil der Wartungsklappe
137
SMDE0068 rev.1 - 10/2012
