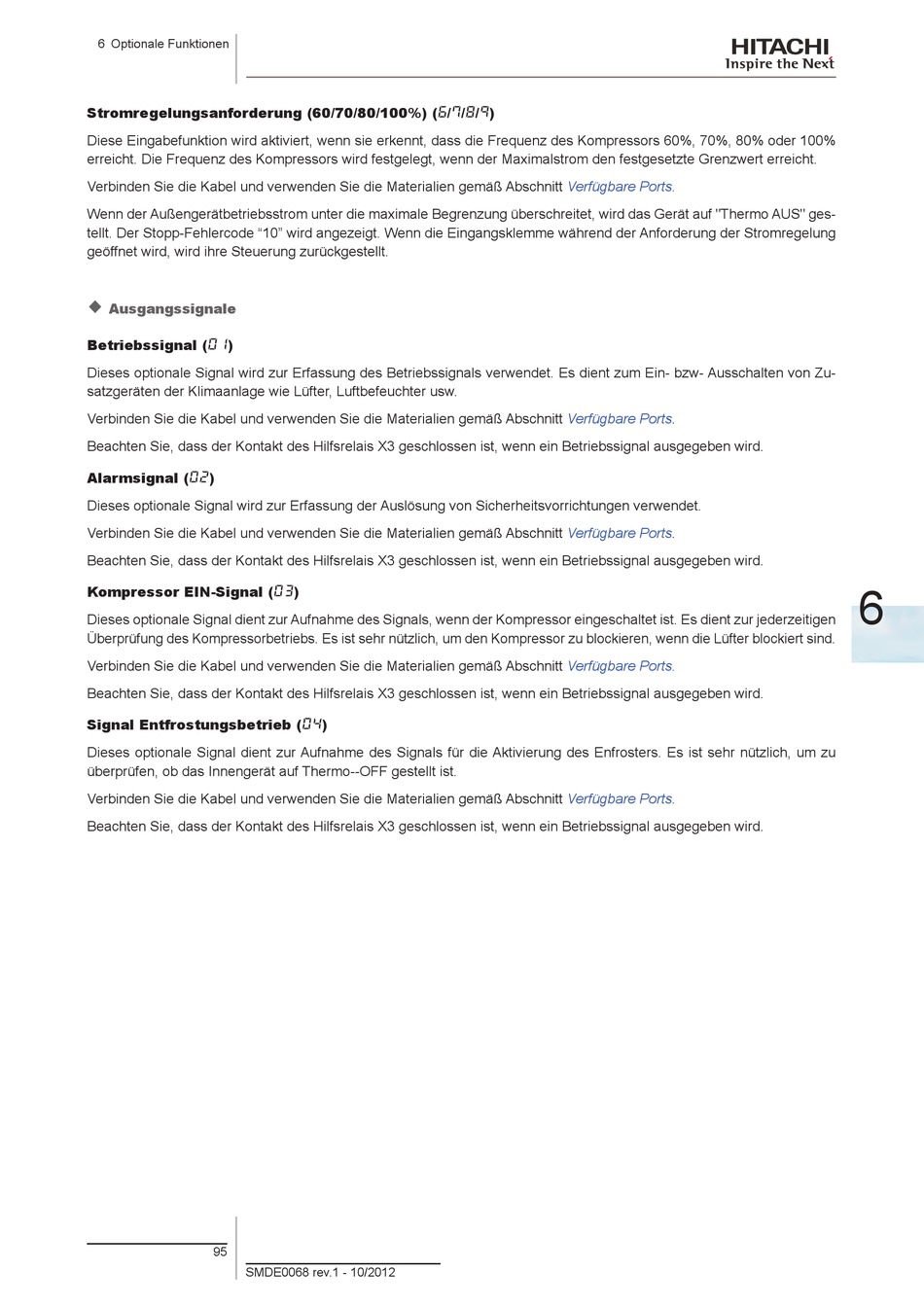

6 Optionale Funktionen
Stromregelungsanforderung (60/70/80/100%) (///)
Diese Eingabefunktion wird aktiviert, wenn sie erkennt, dass die Frequenz des Kompressors 60%, 70%, 80% oder 100%
erreicht. Die Frequenz des Kompressors wird festgelegt, wenn der Maximalstrom den festgesetzte Grenzwert erreicht.
Verbinden Sie die Kabel und verwenden Sie die Materialien gemäß Abschnitt
Wenn der Außengerätbetriebsstrom unter die maximale Begrenzung überschreitet, wird das Gerät auf "Thermo AUS" ges-
tellt. Der Stopp-Fehlercode "10" wird angezeigt. Wenn die Eingangsklemme während der Anforderung der Stromregelung
geöffnet wird, wird ihre Steuerung zurückgestellt.

Ausgangssignale
Betriebssignal (0)
Dieses optionale Signal wird zur Erfassung des Betriebssignals verwendet. Es dient zum Ein- bzw- Ausschalten von Zu-
satzgeräten der Klimaanlage wie Lüfter, Luftbefeuchter usw.
Verbinden Sie die Kabel und verwenden Sie die Materialien gemäß Abschnitt
Beachten Sie, dass der Kontakt des Hilfsrelais X3 geschlossen ist, wenn ein Betriebssignal ausgegeben wird.
Alarmsignal (0)
Dieses optionale Signal wird zur Erfassung der Auslösung von Sicherheitsvorrichtungen verwendet.
Verbinden Sie die Kabel und verwenden Sie die Materialien gemäß Abschnitt
Beachten Sie, dass der Kontakt des Hilfsrelais X3 geschlossen ist, wenn ein Betriebssignal ausgegeben wird.

Kompressor EIN-Signal (03)

Dieses optionale Signal dient zur Aufnahme des Signals, wenn der Kompressor eingeschaltet ist. Es dient zur jederzeitigen
Überprüfung des Kompressorbetriebs. Es ist sehr nützlich, um den Kompressor zu blockieren, wenn die Lüfter blockiert sind.
Verbinden Sie die Kabel und verwenden Sie die Materialien gemäß Abschnitt
Beachten Sie, dass der Kontakt des Hilfsrelais X3 geschlossen ist, wenn ein Betriebssignal ausgegeben wird.
Signal Entfrostungsbetrieb (0)
Dieses optionale Signal dient zur Aufnahme des Signals für die Aktivierung des Enfrosters. Es ist sehr nützlich, um zu
überprüfen, ob das Innengerät auf Thermo--OFF gestellt ist.
Verbinden Sie die Kabel und verwenden Sie die Materialien gemäß Abschnitt
Beachten Sie, dass der Kontakt des Hilfsrelais X3 geschlossen ist, wenn ein Betriebssignal ausgegeben wird.
95
SMDE0068 rev.1 - 10/2012
