3 Rohrleitungen und
Kältemittelmenge

Absperrventil Außengerät
V O R S I C H T
• Beim Testlauf die Spindel vollständig öffnen.
• Bei nicht vollständig geöffneter Spindel kommt es zu Geräteschäden.
• Bewegen Sie die Wartungsventilstange nicht über ihren Anschlag hinaus.
• Lösen Sie nicht den Absperrring. Bei gelöstem Absperrring besteht Gefahr durch Herausspringen der Spindel.
• Ein Überschuss oder Mangel an Kältemittel ist die Hauptursache für Gerätestörungen. Füllen Sie die erforderliche
Kältemittelmenge gemäß dem Aufkleber auf der Innenseite des Wartungsdeckels ein.
• Prüfen Sie sorgfältig auf Kältemittellecks. Beim Austritt größerer Kältemittelmengen können Atembeschwerden auftre-
ten; bei offenem Feuer im entsprechenden Raum können sich gesundheitsschädliche Gase bilden.

Ablassen und Auffüllen von Kältemittel
- Schließen Sie den Messgeräteverteiler mittels Füllschläuchen mit Vakuumpumpe oder einem Stickstoffzylinder an
die Kontrollmuffe des Absperrventils der Flüssigkeits- und Gasleitung an.
- Prüfen Sie die Konusmutterverbindung mit Stickstoffgas auf Gaslecks, indem Sie den Druck auf 4,15 MPa bei FSG-
Außengeräten in den vorhandenen Leitungen erhöhen.
- Lassen Sie die Vakuumpumpe 1 bis 2 Stunden laufen, bis der Druck auf unter 756 mmHg sinkt.
- Schließen Sie zum Einfüllen des Kältemittels die Verteilerarmatur mittels Füllschläuchen mit einem Kältemittel-
Füllzylinder an die Kontrollmuffe des Absperrventils der Flüssigkeitsleitung an.
- Füllen Sie die nötige Kältemittelmenge gemäß Leitungslänge auf (Berechnung der Kältemittelfüllmenge dur-
chführen).
- Öffnen Sie das Absperrventil der Gasleitung vollständig und nur das Absperrventil der Flüssigkeitsleitung nur leicht.
- Füllen Sie das Kältemittel durch Öffnen des Verteilerarmaturventils ein.
Füllen Sie die nötige Kältemittelmenge auf ±0,5kg genau bei Kühlbetrieb ein.
-
- Öffnen Sie das Absperrventil der Flüssigkeitsleitung vollständig, nachdem das Kältemittel eingefüllt wurde.
- Setzen Sie den Kühlbetrieb länger als 10 Minuten fort, damit sich das Kältemittel verteilt.
46
SMDE0068 rev.1 - 10/2012

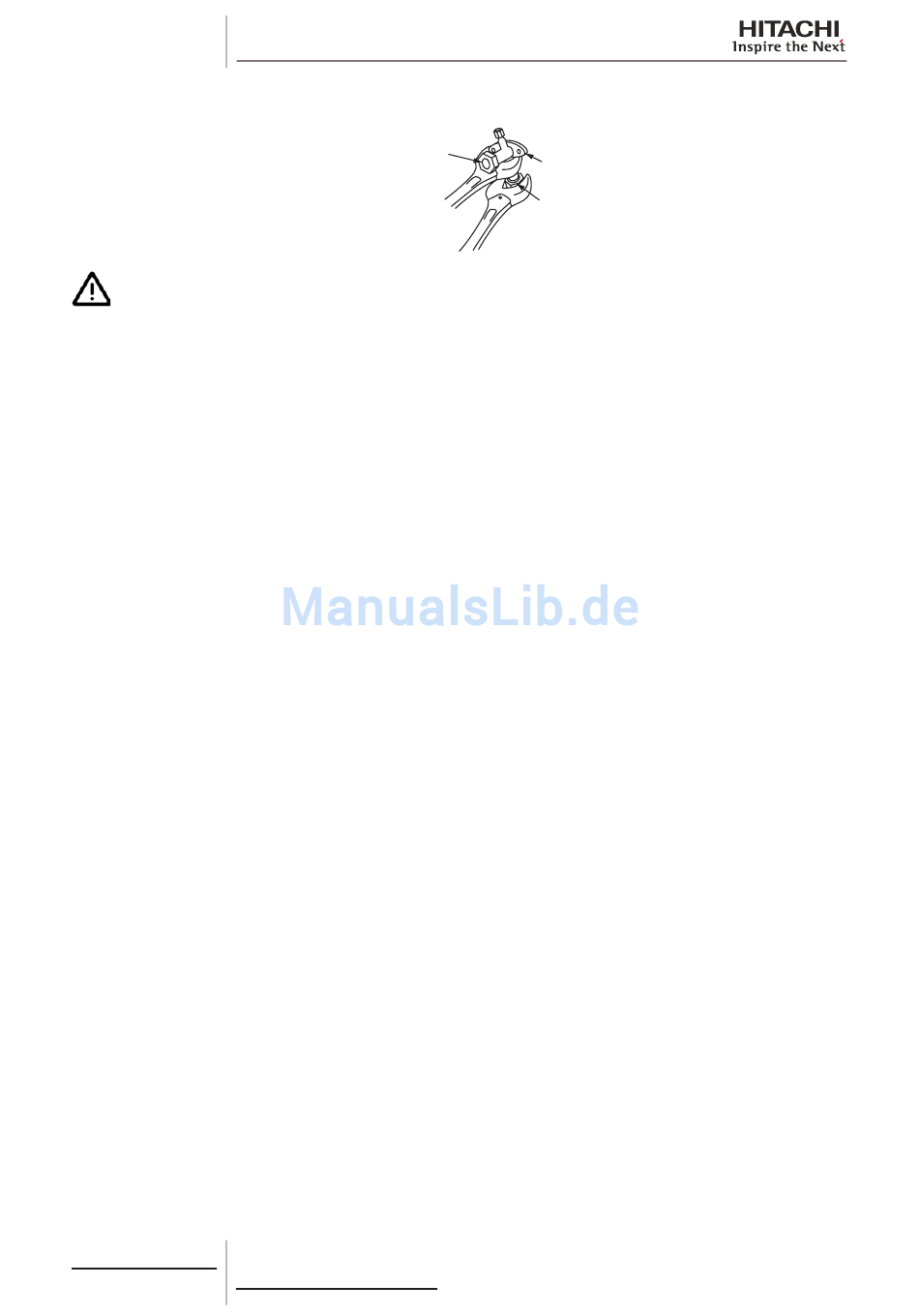

An dieser Stelle keine zwei
Schraubenschlüssel ansetzen.
Es könnte sonst zu
Wasserlecks kommen.
Absperrventil
Konusmutter
