6 Optionale Funktionen

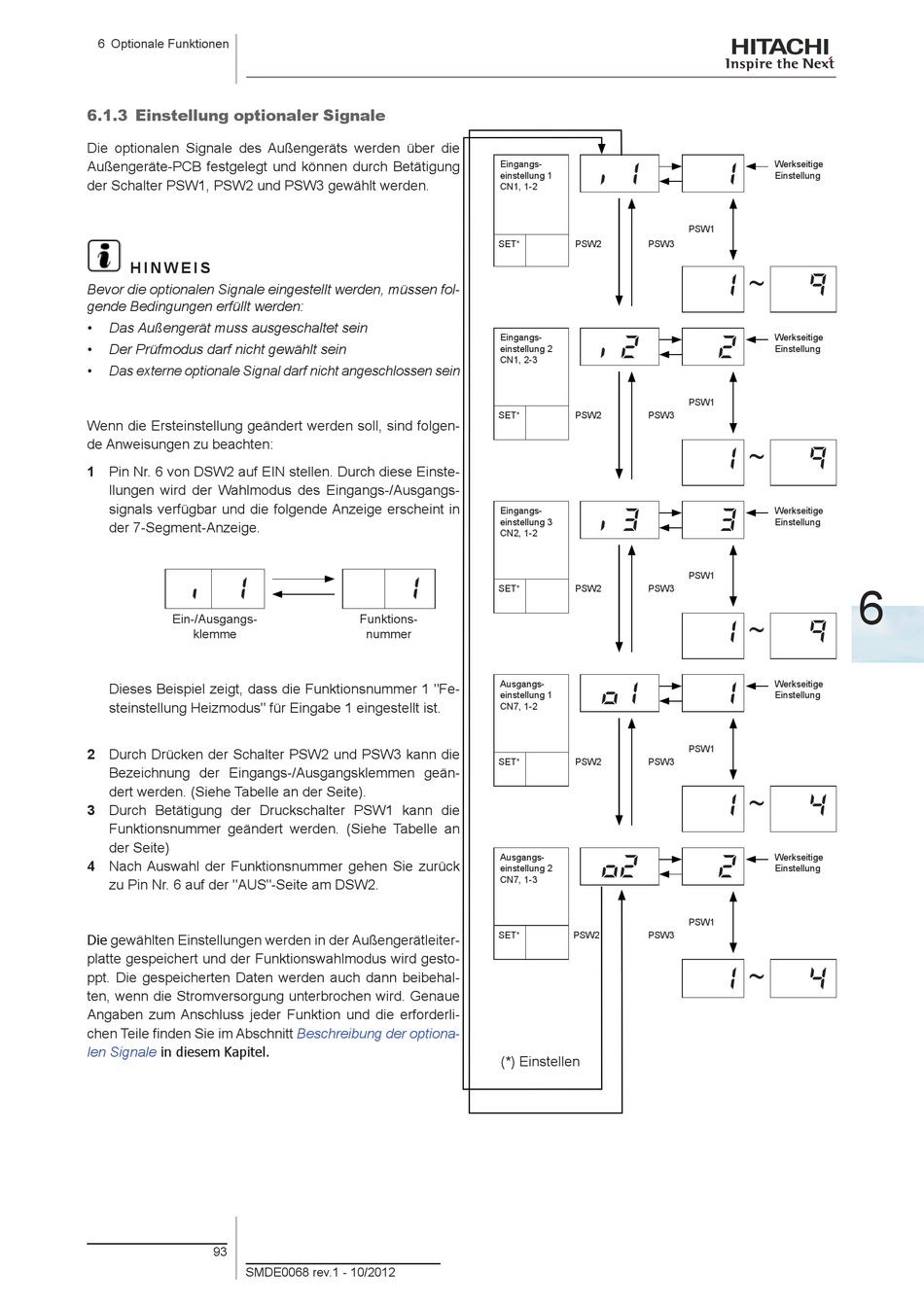

6.1.3 Einstellung optionaler Signale

Die optionalen Signale des Außengeräts werden über die
Außengeräte-PCB festgelegt und können durch Betätigung
der Schalter PSW1, PSW2 und PSW3 gewählt werden.
H I N W E I S
Bevor die optionalen Signale eingestellt werden, müssen fol-
gende Bedingungen erfüllt werden:
• Das Außengerät muss ausgeschaltet sein
• Der Prüfmodus darf nicht gewählt sein
• Das externe optionale Signal darf nicht angeschlossen sein
Wenn die Ersteinstellung geändert werden soll, sind folgen-
de Anweisungen zu beachten:
1 Pin Nr. 6 von DSW2 auf EIN stellen. Durch diese Einste-
llungen wird der Wahlmodus des Eingangs-/Ausgangs-
signals verfügbar und die folgende Anzeige erscheint in
der 7-Segment-Anzeige.
 
Ein-/Ausgangs-
klemme
Dieses Beispiel zeigt, dass die Funktionsnummer 1 "Fe-
steinstellung Heizmodus" für Eingabe 1 eingestellt ist.
2 Durch Drücken der Schalter PSW2 und PSW3 kann die
Bezeichnung der Eingangs-/Ausgangsklemmen geän-
dert werden. (Siehe Tabelle an der Seite).
3 Durch Betätigung der Druckschalter PSW1 kann die
Funktionsnummer geändert werden. (Siehe Tabelle an
der Seite)
4 Nach Auswahl der Funktionsnummer gehen Sie zurück
zu Pin Nr. 6 auf der "AUS"-Seite am DSW2.
Die gewählten Einstellungen werden in der Außengerätleiter-
platte gespeichert und der Funktionswahlmodus wird gesto-
ppt. Die gespeicherten Daten werden auch dann beibehal-
ten, wenn die Stromversorgung unterbrochen wird. Genaue
Angaben zum Anschluss jeder Funktion und die erforderli-
chen Teile finden Sie im Abschnitt Beschreibung der optiona-
in diesem Kapitel.
len Signale
93
SMDE0068 rev.1 - 10/2012
Eingangs-
einstellung 1
CN1, 1-2
SET*
Eingangs-
einstellung 2
CN1, 2-3
SET*
Eingangs-
einstellung 3
CN2, 1-2

SET*
Funktions-
nummer
Ausgangs-
einstellung 1
CN7, 1-2
SET*
Ausgangs-
einstellung 2
CN7, 1-3
SET*
(*) Einstellen
 
PSW1
PSW2 PSW3
 ~
 
PSW1
PSW2 PSW3
 ~
3 3
PSW1
PSW2 PSW3
 ~
 
PSW1
PSW2 PSW3
 ~
 
PSW1
PSW2 PSW3
 ~
Werkseitige
Einstellung

Werkseitige
Einstellung

Werkseitige
Einstellung
6

Werkseitige
Einstellung

Werkseitige
Einstellung

