3 Rohrleitungen und
Kältemittelmenge

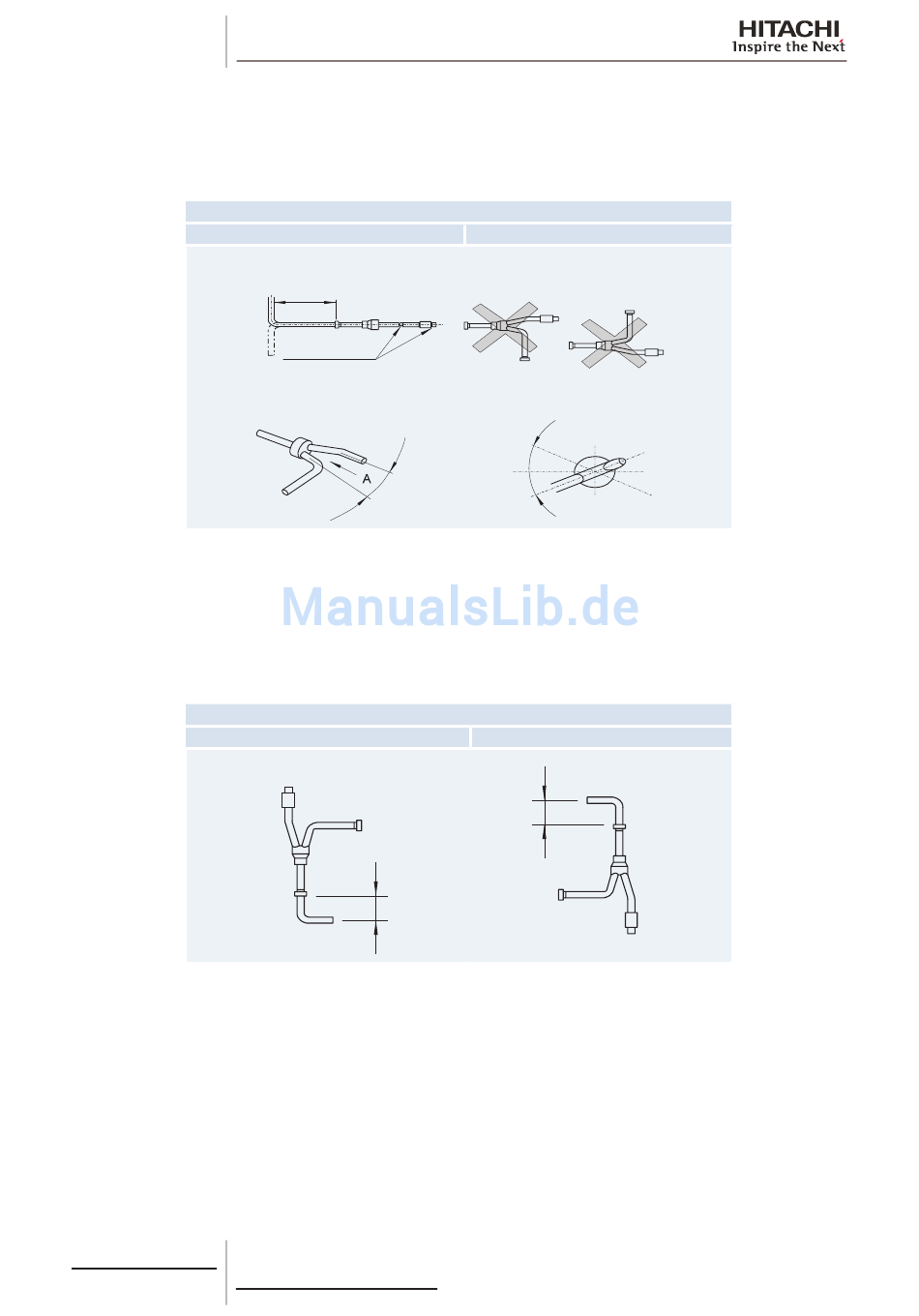

Installationsposition
• Horizontale Installation
Bringen Sie Abzweigungsleitungen in gleicher Höhe an. (Neigung unter 30º)
Lassen Sie nach der Vertikalabzweigung mindestens ein 0,5 m langes gerades Stück.
•

Vertikale Installation

Das gerade Stück des Rohranschlusses an der Außengeräteseite sieht folgendermaßen aus:
Der gemeinsame Rohranschluss wird nach oben zeigend installiert. Das gerade Rohrstück muss eine Länge von
-
mind. 0,5 m besitzen.
- Der gemeinsame Leitungsanschluss wird nach unten zeigend installiert. Das gerade Leitungsstück muss eine Län-
ge von mind. 0,3 m besitzen.
56
SMDE0068 rev.1 - 10/2012
Waagerecht
In Ordnung
Aufwärts
Gerade Länge
mind. 0,5m
Abwärts
Maximale Neigung
Maximale Neigung
±30º
Vertikal
In Ordnung
Aufwärts
Abzweigung nach oben
Minimale
gerade Länge
von 0,3 m
Abwärts
Nicht in Ordnung
Aufwärts
Abwärts
±30º
In Ordnung
Aufwärts
Minimale
gerade Länge
von 0,5 m
Abzweigung
nach unten
Abwärts
